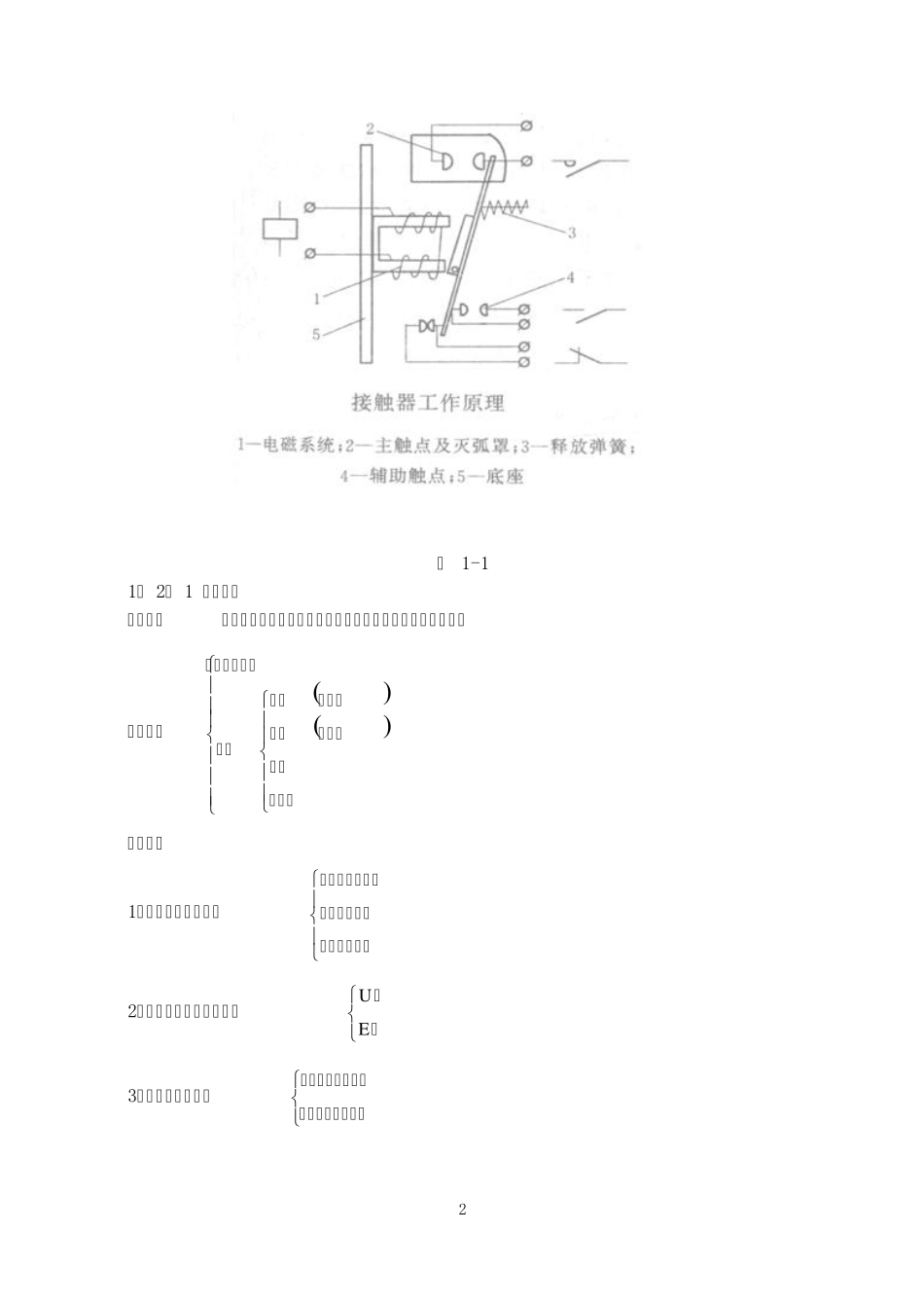

1 电气控制技术教案 电气控制式控制等其他高级控制方继电接触控制手动控制PLC 电气控制技术（继电接触控制）电气控制线路设计基本电气控制线路常用低压电器 第 1 章 常用低压电器 （区别一下“电器”与“电气”） 1． 1 电器的作用与分类 一、电器的作用 1、电器是广义的电气设备，可大可小，可简单可复杂。 2、工业意义上的控制电器：指能根据特定的信号和要求，自动或手动地接通或断开电路，断续或连续的改变电路参数，实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气设备。（可以简单理解为能分、合电路的就是电器） 二、电器的分类 1、按工作电压等级 按控制对象 具体器件 主令电器熔断器行程开关断路器继电器接触器低压控制电器低压配电电器低压电器高压电器 2、也可按动作方式（手\自动）、使用场合等分类。 1． 2 低压电器的电磁机构及执行机构 从结构上，电器一般具有两个基本组成部分，即 灭弧装置触点（头）执行部分一般为电磁机构感测部分 （各自功能说一下，以接触器为例讲解一下） 2 图 1-1 1． 2． 1 电磁机构 一、作用 将电磁能转换成机械能，带动触点动作，使之闭合或断开。 二、组成空气隙铁轭动铁心衔铁静铁心铁心磁路（吸引）线圈 三、分类 1、按衔铁的运动方式衔铁直线运动衔铁绕轴转动衔铁绕棱角转动 2、按磁系统（铁心）形状型型EU 3、按线圈连接方式串联（电流）线圈并联（电压）线圈 3 4、按线圈电流种类交流线圈直流线圈 四、工作原理（吸力与反力的配合） （一）吸力特性 1、概述 （ 1）吸力特性定义：电磁机构的电磁吸力F（线圈电流I）与气隙 的关系曲线。 （ 2）电磁吸力大小近似公式为：SBF25104 B 为气隙磁感应强度/磁通密度 一般的有SB S 为决定电磁吸力的（铁心）衔铁端面面积 S 一般变化不大 所以有22 BF （ 3）吸力特性随线圈励磁电流种类、线圈联结方式的不同而有所差异。 2、直流并联线圈电磁机构的吸力特性 （ 1）在直流电路中线圈主要呈现电阻特性，因为外加电压和线圈电阻不变，则根据欧姆定律I=U/R 知流过线圈的电流大小不变为常数，与气隙大小无关。 （ 2）根据磁路欧姆定律mRIN（ IN 为磁...
