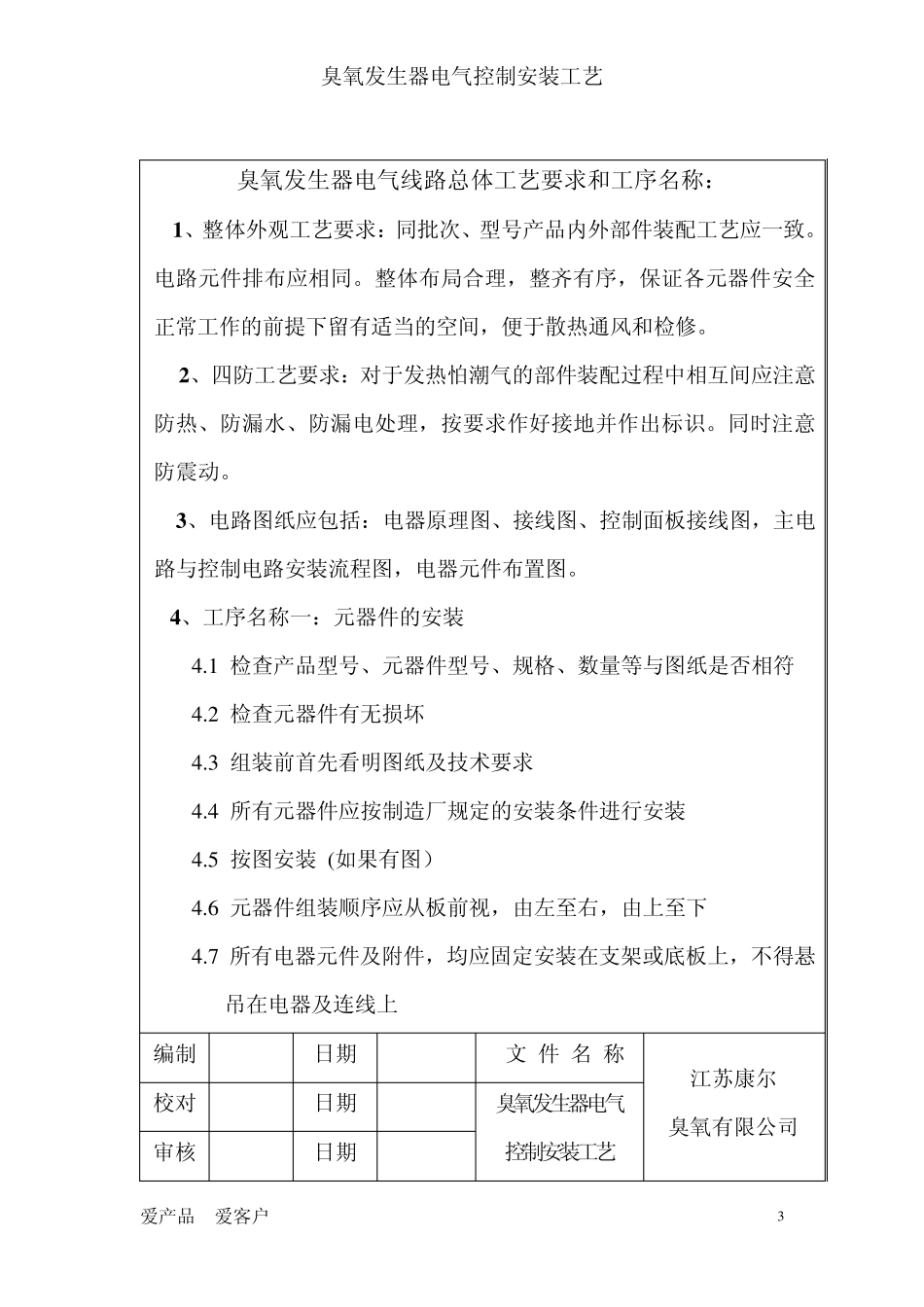

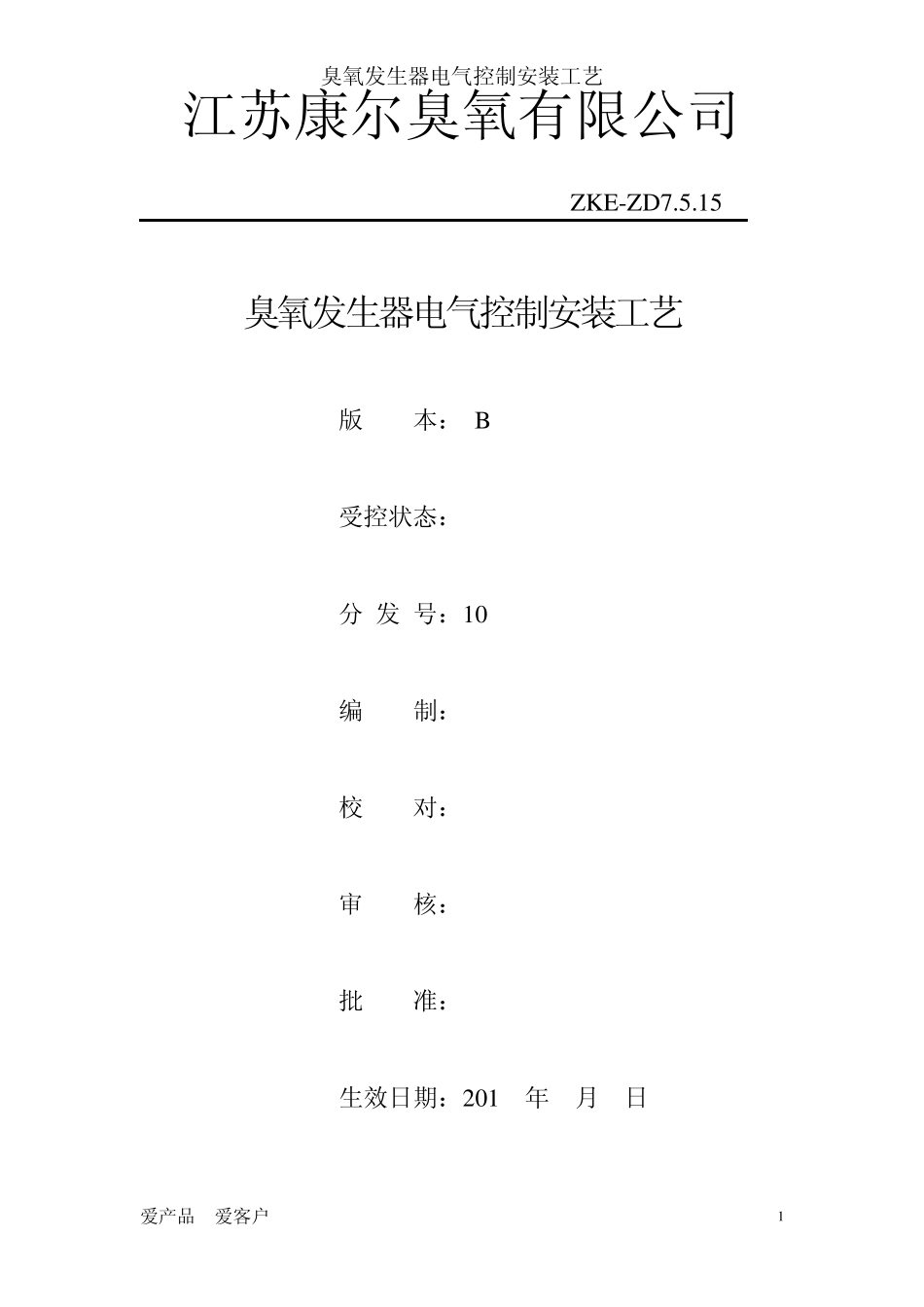

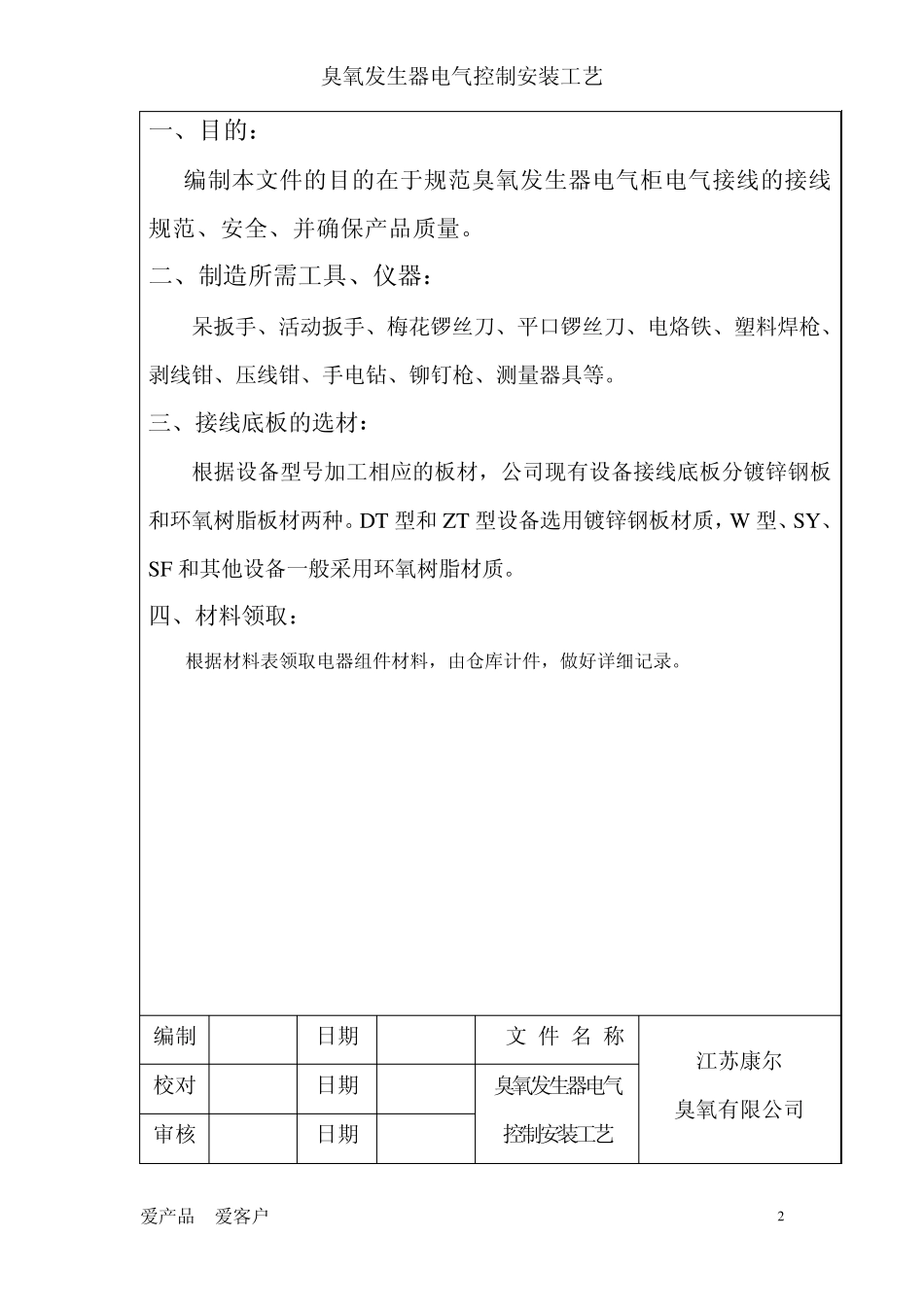

臭氧发生器电气控制安装工艺 爱产品 爱客户 1 江苏康尔臭氧有限公司 ZKE-ZD7.5.15 臭氧发生器电气控制安装工艺 版 本： B 受控状态： 分 发 号：10 编 制： 校 对： 审 核： 批 准： 生效日期：201 年 月 日 臭氧发生器电气控制安装工艺 爱产品 爱客户 2 一、目的： 编制本文件的目的在于规范臭氧发生器电气柜电气接线的接线规范、安全、并确保产品质量。 二、制造所需工具、仪器： 呆扳手、活动扳手、梅花锣丝刀、平口锣丝刀、电烙铁、塑料焊枪、剥线钳、压线钳、手电钻、铆钉枪、测量器具等。 三、接线底板的选材： 根据设备型号加工相应的板材，公司现有设备接线底板分镀锌钢板和环氧树脂板材两种。DT 型和 ZT 型设备选用镀锌钢板材质，W 型、SY、SF 和其他设备一般采用环氧树脂材质。 四、材料领取： 根据材料表领取电器组件材料，由仓库计件，做好详细记录。 编制 日期 文 件 名 称 江苏康尔 臭氧有限公司 校对 日期 臭氧发生器电气 控制安装工艺 审核 日期 臭氧发生器电气控制安装工艺 爱产品 爱客户 3 臭氧发生器电气线路总体工艺要求和工序名称： 1 、整体外观工艺要求：同批次、型号产品内外部件装配工艺应一致。电路元件排布应相同。整体布局合理，整齐有序，保证各元器件安全正常工作的前提下留有适当的空间，便于散热通风和检修。 2 、四防工艺要求：对于发热怕潮气的部件装配过程中相互间应注意防热、防漏水、防漏电处理，按要求作好接地并作出标识。同时注意防震动。 3 、电路图纸应包括：电器原理图、接线图、控制面板接线图，主电路与控制电路安装流程图，电器元件布置图。 4 、工序名称一：元器件的安装 4 .1 检查产品型号、元器件型号、规格、数量等与图纸是否相符 4 .2 检查元器件有无损坏 4 .3 组装前首先看明图纸及技术要求 4 .4 所有元器件应按制造厂规定的安装条件进行安装 4 .5 按图安装 (如果有图） 4 .6 元器件组装顺序应从板前视，由左至右，由上至下 4 .7 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上 编制 日期 文 件 名 称 江苏康尔 臭氧有限公司 校对 日期 臭氧发生器电气 控制安装工艺 审核 日期 臭氧发生器电气控制安装工艺 爱产品 爱客户 4 4.8 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的 标志牌外，标志牌不得固定在元件本体上；...
