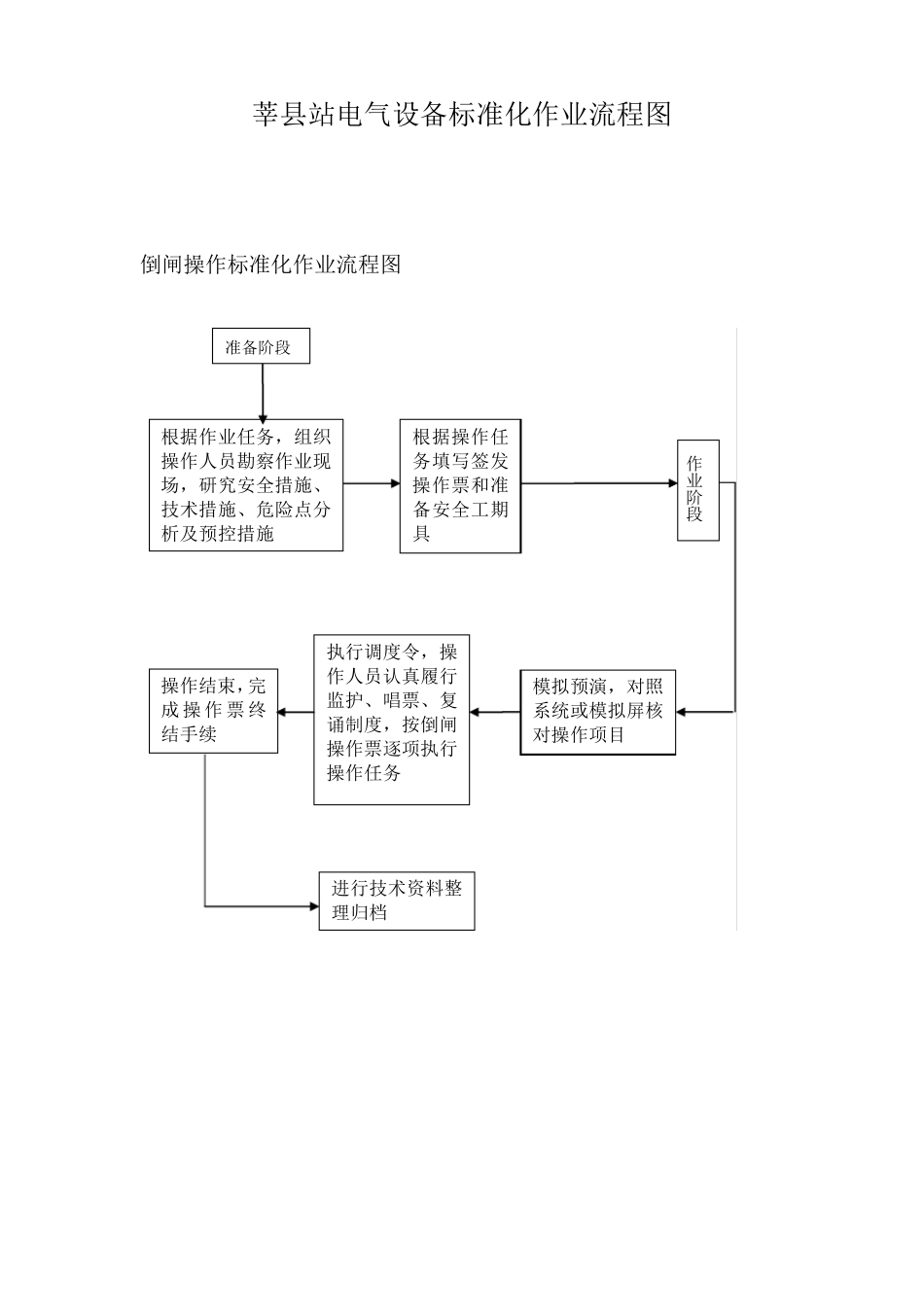

电气倒闸操作标准化作业指导书 编 写：何利华 审 核： 莘县站变电所 2015/1/26 莘县站电气设备标准化作业流程图 倒闸操作标准化作业流程图 根据作业任务，组织操作人员勘察作业现场，研究安全措施、技术措施、危险点分析及预控措施 根据操作任务填写签发操作票和准备安全工期具 作业阶段 模拟预演，对照系统或模拟屏核对操作项目 执行调度令，操作人员认真履行监护、唱票、复诵制度，按倒闸操作票逐项执行操作任务 操作结束，完成 操作票 终结手续 进行技术资料整理归档 准备阶段 莘县站电气倒闸操作标准化指导书 一、高压供电情况 目前莘县站电力线路 1.471公里（其中架空线 1.051公里，埋地电缆 0.42公里）。运行方式为莘-泵 35KV 311#线单母线供电，全文电机起停作业流程以莘县站 1#电机为例。 二、标准化流程作业 1、1#输油泵电机 605开关由运行转为冷备用 1 拉开6KV 2#补偿电容器组 2 检查6KV 2#补偿电容器组确已拉开 3 遥控拉开6KV 604电容器开关 4 检查6KV 604电容器开关确已拉开 5 将6KV电容器604开关手车拉至试验位置 6 检查6KV电容器604开关手车确已拉至试验位置 7 遥控拉开1#输油泵电机605开关 8 检查1#输油泵电机605开关确已拉开 9 将1#输油泵电机605开关手车拉至试验位置 10 检查1#输油泵电机605开关手车确已拉至试验位置 2、1#输油泵电机 605开关由冷备用转为运行 1 检查1#输油泵电机605开关确在拉开位置 2 将1#输油泵电机605开关手车推至工作位置 3 检查1#输油泵电机605开关手车确已推至工作位置 4 遥控合上1#输油泵电机605开关 5 检查1#输油泵电机605开关确已合好 6 检查6KV电容器604开关确在拉开位置 7 将6KV电容器604开关手车推至工作位置 8 检查6KV 604电容器开关确已推至工作位置 9 遥控合上6KV 604电容器开关 10 检查6KV 604电容器开关确已合好 11 合上6KV 2#补偿电容器组 12 检查6KV 2#补偿电容器组确已合好 13 检查电气设备运行正常 3、1#输油泵电机605开关由运行转为检修 1 拉开6KV 2#补偿电容器组 2 检查6KV 2#补偿电容器组确已拉开 3 遥控拉开6KV 604电容器开关 4 检查6KV 604电容器开关确已拉开 5 将6KV电容器604开关手车拉至试验位置 6 检查6KV电容器604开关手车确已拉至试验位置 7 遥控拉开1#输油泵电机605开关 8 检查1#输油泵电机605开关确已拉开 9 将1#输油泵电机605开关手车拉至试验位置 10 检...
