电气检测原始记录

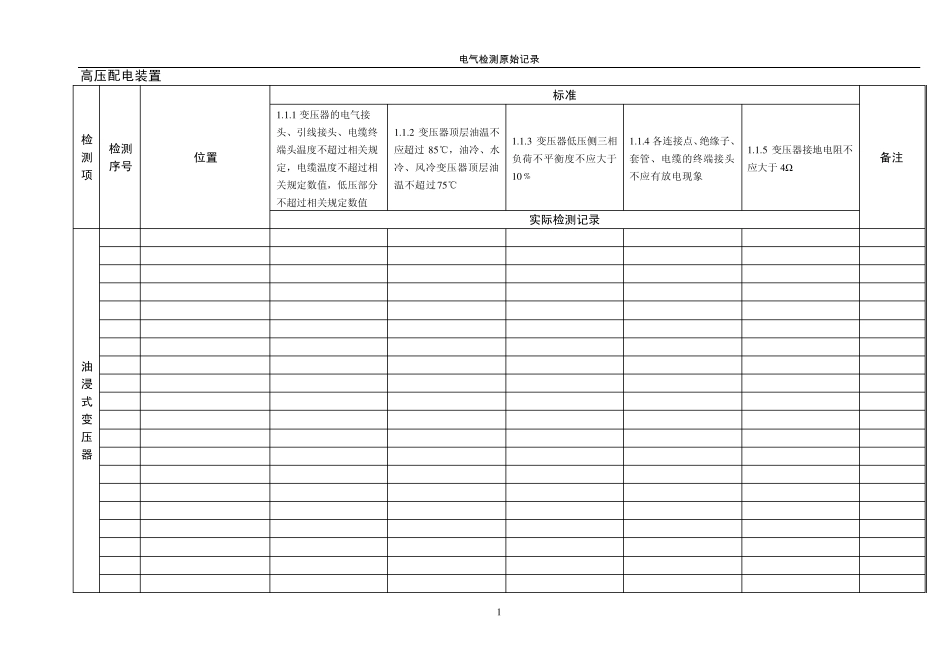

电 气 检 测 原始记录 1 高压配电装置 检测项 检测序号 位置 标准 备注 1 .1 .1 变压器的电气接头、引线接头、电缆终端头温度不超过相关规定，电缆温度不超过相关规定数值，低压部分不超过相关规定数值 1 .1 .2 变压器顶层油温不应超过8 5 ℃，油冷、水冷、风冷变压器顶层油温不超过7 5 ℃ 1 .1 .3 变压器低压侧三相负荷不平衡度不应大于1 0 ﹪ 1 .1 .4 各连接点、绝缘子、套管、电缆的终端接头不应有放电现象 1 .1 .5 变压器接地电阻不应大于 4Ω 实际检测记录 油浸式变压器 电 气 检 测 原始记录 2 高压配电装置 检测项 检测序号 位置 标准 备注 1 .2 .1 干式变压器的最高允许温度不应超过规定 1 .2 .2 干式变压器各部位连接点（含端子）引线接头、电缆终端头的温度高压部分 不超过规定，电缆温度不超过规定，低压部分不超过规定 1 .2 .3 变压器低压侧三相负荷不平衡度不应大于1 0 ﹪ 1 .2 .4 各连接点、绝缘子、套管、电缆的终端接头不应有放电现象 1 .2 .5 变压器接地电阻不应大于 4Ω 实际检测记录 干式变压器仪 电 气 检 测 原始记录 3 高压配电装置 检测项 检测序号 位置 标准 备注 1.3.1 高压电流互感器二次侧严禁开路，高压电压互感器二次侧严禁短路 1.3.2 互感器接地引线端子、铁芯引出线接地端子、互感器外壳、二次绕组金属导管以及厂家规定接地专用端子应接地良好 1.3.3 高压电器触头及导体导体连接端子的允许温度与最高温度符合规定 1.3.4 高压电器的绝缘子、导体（外壳）对地不应有爬电、打火、放电现象 1.3.5 干式电压互感器绕组温度和油浸式电压互感器油顶温度应不超过规定实测互感器温度（℃）（H ） 实际检测记录 高压互感器 电 气 检 测 原始记录 4 高压配电装置 其他检测记录与说明： 电 气 检 测 原始记录 5 低压配电装置 检测项 检测序号 位置 标准 备注 2.1.1A相进、出线端子( 母线接点) 温度（℃）/电流(A) 2.1.2B相进、出线端子( 母线接点) 温度（℃）/电流(A) 2.1.3C相进、出线端子( 母线接点) 温度（℃）/电流(A) 2.1.4N 接线端子( 母线接点) 温度（℃）/N 线电流(A) 2.1.5PE线端子温度（℃ ） /PE线电流(A) 2.1.6 电缆电线头 温度（℃）/电缆电线表面温度（℃） 2.1.7 绝缘导线相间绝缘电阻值（MΩ） 2.1.8 相地间绝缘电阻值（MΩ） 2.1.9 超声波测 量 ( ...
