电气火灾报警监控系统施工方案

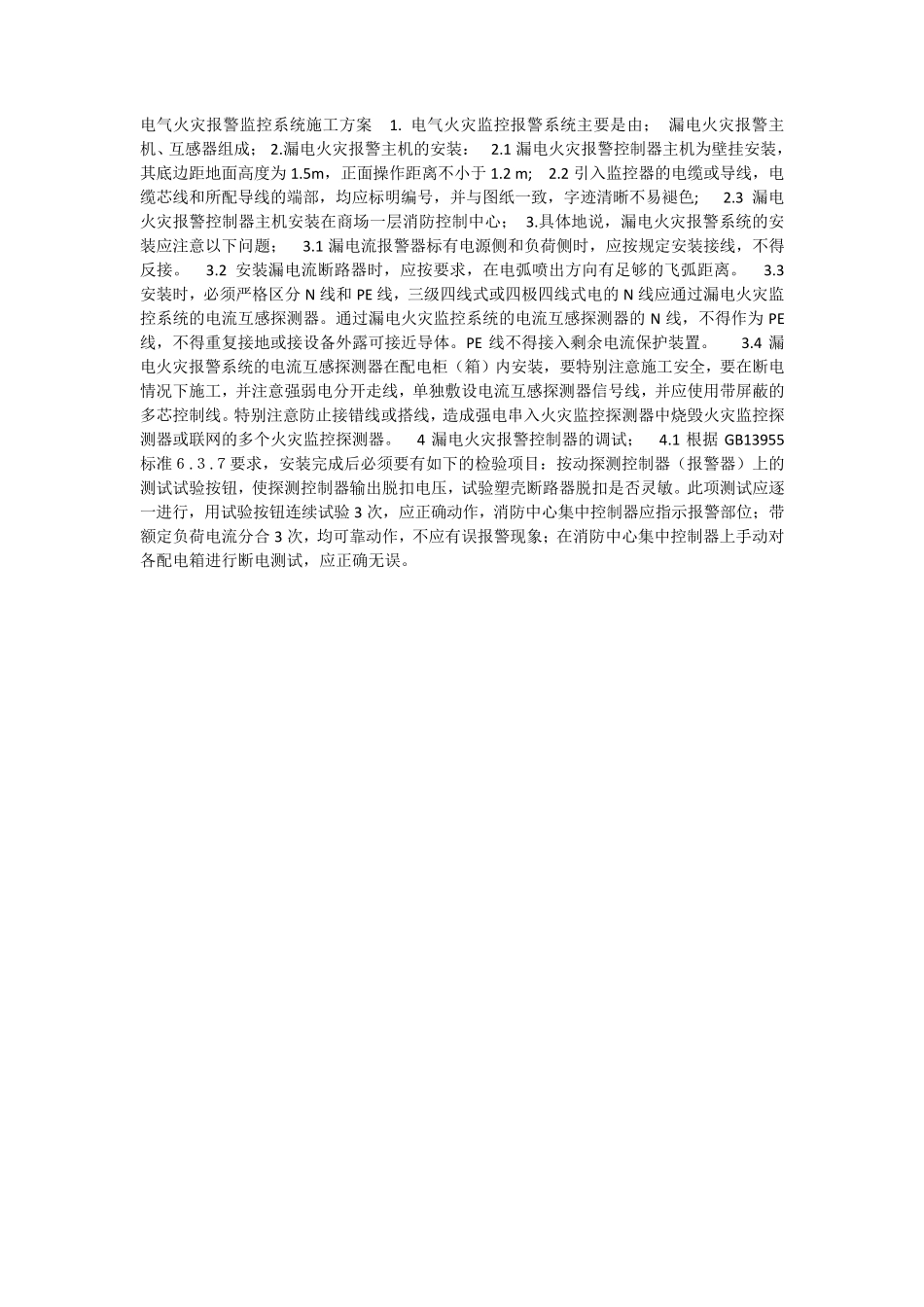

电气火灾报警监控系统施工方案_第1页
1/9
电气火灾报警监控系统施工方案_第2页
2/9
电气火灾报警监控系统施工方案_第3页
3/9
电气火灾报警监控系统施工方案 1. 电气火灾监控报警系统主要是由; 漏电火灾报警主机、互感器组成; 2.漏电火灾报警主机的安装: 2.1 漏电火灾报警控制器主机为壁挂安装,其底边距地面高度为 1.5m ,正面操作距离不小于 1.2 m ; 2.2 引入监控器的电缆或导线,电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹清晰不易褪色; 2.3 漏电火灾报警控制器主机安装在商场一层消防控制中心; 3.具体地说,漏电火灾报警系统的安装应注意以下问题; 3.1 漏电流报警器标有电源侧和负荷侧时,应按规定安装接线,不得反接。 3.2 安装漏电流断路器时,应按要求,在电弧喷出方向有足够的飞弧距离。 3.3安装时,必须严格区分 N 线和 PE 线,三级四线式或四极四线式电的 N 线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的 N 线,不得作为 PE线,不得重复接地或接设备外露可接近导体。PE 线不得接入剩余电流保护装置。 3.4 漏电火灾报警系统的电流互感探测器在配电柜(箱)内安装,要特别注意施工安全,要在断电情况下施工,并注意强弱电分开走线,单独敷设电流互感探测器信号线,并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线,造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。 4 漏电火灾报警控制器的调试; 4.1 根据 GB13955标准6.3.7要求,安装完成后必须要有如下的检验项目:按动探测控制器(报警器)上的测试试验按钮,使探测控制器输出脱扣电压,试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行,用试验按钮连续试验 3 次,应正确动作,消防中心集中控制器应指示报警部位;带额定负荷电流分合 3 次,均可靠动作,不应有误报警现象;在消防中心集中控制器上手动对各配电箱进行断电测试,应正确无误。 电气火灾监控系统 1)说明 本章说明电气火灾监控系统的供应和安装所需之各项技术要求。 系统施工应完全符合中国消防部分要求和中国电气火灾监控系统设计、施工 及验收等 规范。 监测和信号显示的布线及电缆规格必须符合电气火灾监控系统设计规范及 当地消防局的要求。 所提供的设备供应商必须在当地有相关业绩。 2) 质量保证 所提供的设备必须为具有至少五年生产本产品历史的厂商制造 所提供的设备必须具有国家强制 3C 认证报告 根据公安部消防产品一致性检查要求,所提供的主机和监控探测器必须分别 具...
