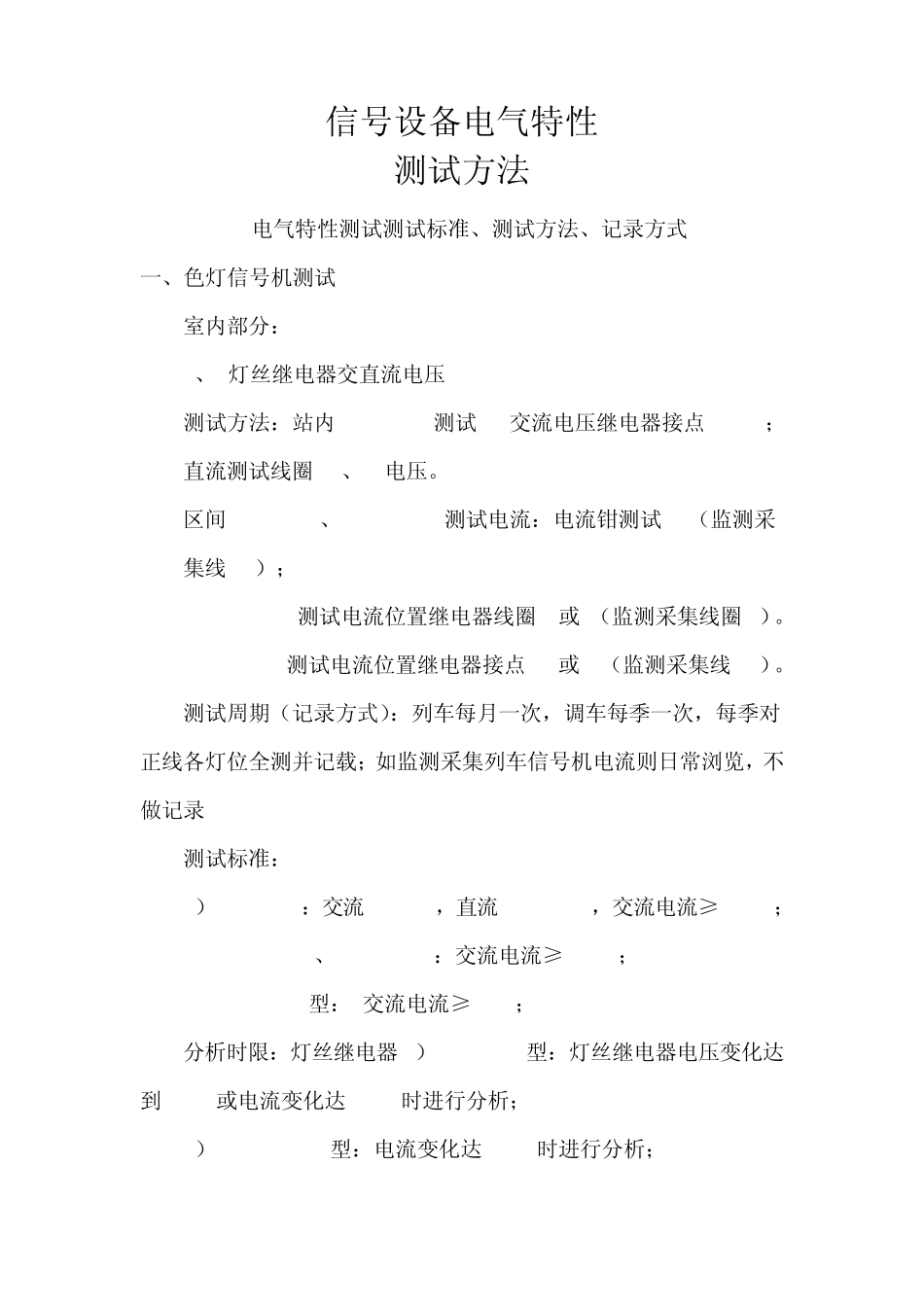

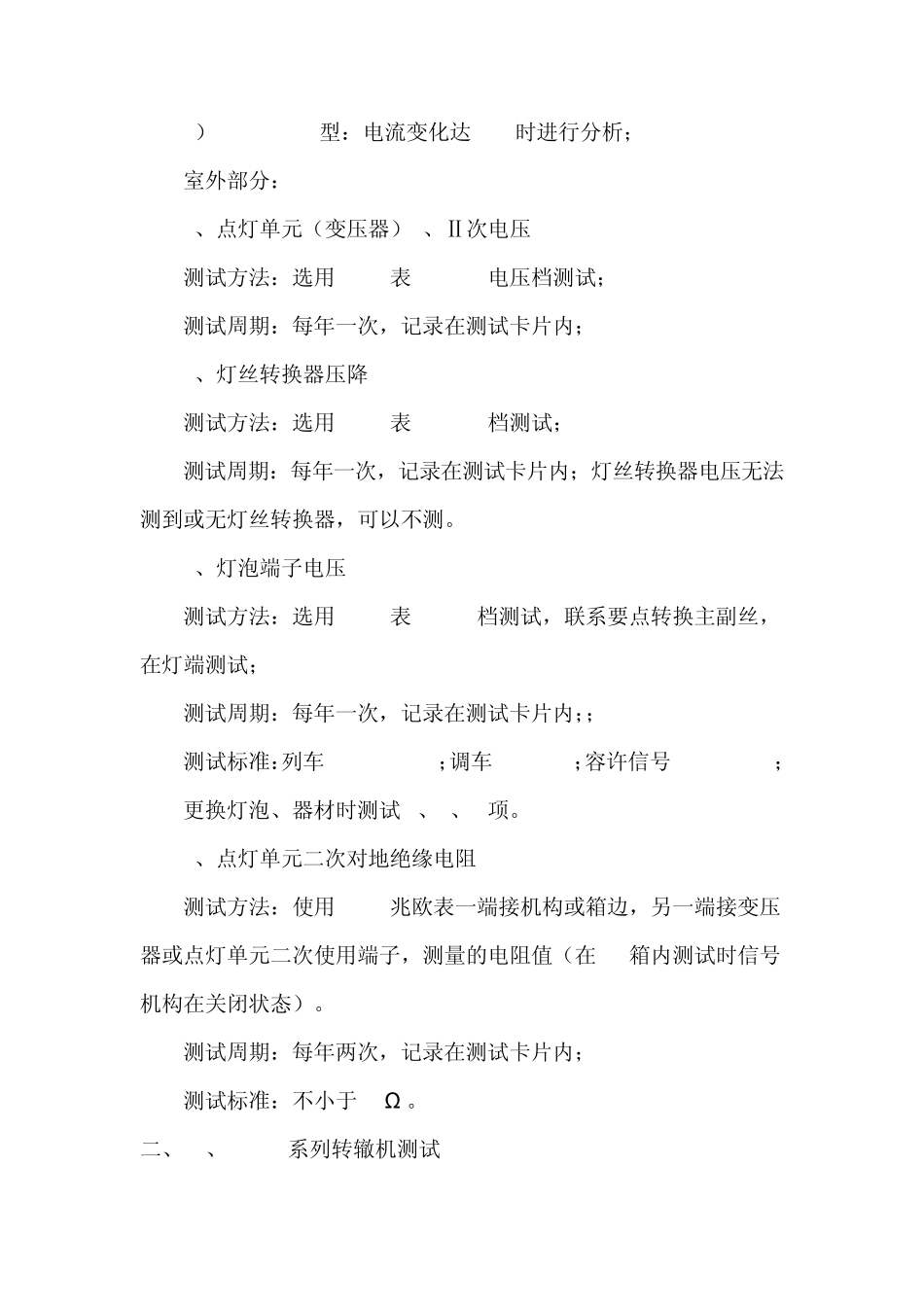

信号设备电气特性 测试方法 电气特性测试测试标准、测试方法、记录方式 一、色灯信号机测试 室内部分： 1、 灯丝继电器交直流电压 测试方法：站内JZXC-H18测试DJ交流电压继电器接点53.63；直流测试线圈2-、3+电压。 区间JZXC-H18、JZXC-H18F测试电流：电流钳测试53（监测采集线53）； JZXC-16/16测试电流位置继电器线圈1或2（监测采集线圈2）。 JZXC-H142测试电流位置继电器接点53或63（监测采集线53）。 测试周期（记录方式）：列车每月一次，调车每季一次，每季对正线各灯位全测并记载；如监测采集列车信号机电流则日常浏览，不做记录 测试标准： 1）JZXC-H18：交流3.2-5V，直流1.5-3.5V，交流电流≥105mA； 2)JZXC-16/16、JZXC-H18F：交流电流≥145mA； 3)JZXC-H142型： 交流电流≥50mA； 分析时限：灯丝继电器1）JZXC-H18型：灯丝继电器电压变化达到 0.2V或电流变化达 10mA时进行分析； 2）JZXC-16/16型：电流变化达 10mA时进行分析； 3）JZXC-H142型：电流变化达5mA时进行分析； 室外部分： 1、点灯单元（变压器）I、Ⅱ次电压 测试方法：选用 MF14表 AC250V电压档测试； 测试周期：每年一次，记录在测试卡片内； 2、灯丝转换器压降 测试方法：选用 MF14表 AC2.5V档测试； 测试周期：每年一次，记录在测试卡片内；灯丝转换器电压无法测到或无灯丝转换器，可以不测。 3、灯泡端子电压 测试方法：选用 MF14表 AC25V档测试，联系要点转换主副丝，在灯端测试； 测试周期：每年一次，记录在测试卡片内；； 测试标准：列车 10.2-11.4V；调车 9-11.4V；容许信号 7.8-10.2V； 更换灯泡、器材时测试 1、2、3项。 4、点灯单元二次对地绝缘电阻 测试方法：使用 500V兆欧表一端接机构或箱边，另一端接变压器或点灯单元二次使用端子，测量的电阻值（在 XB箱内测试时信号机构在关闭状态）。 测试周期：每年两次，记录在测试卡片内； 测试标准：不小于 1MΩ 。 二、ZD、S700K系列转辙机测试 室内部分 1、道岔表示电压 测试方法：选用MF14表DC25V测试DBJ(FBJ)线圈电压直流1+ 4-； 测试周期：每月一次。如监测采集则日常浏览，不在记载； 测试标准：直流电动转辙机 27-37V，交流电动转辙机（S700K）直流电压 20-24V；分线盘采点微机监测交、直流转辙机道岔电压：交流电动转辙机道岔直流电压：20-24V；直流电动转辙机直流电压：47-69V； 2、ZD系列动作电流、锁闭电流测试 测试方法：选用 MF14表...
