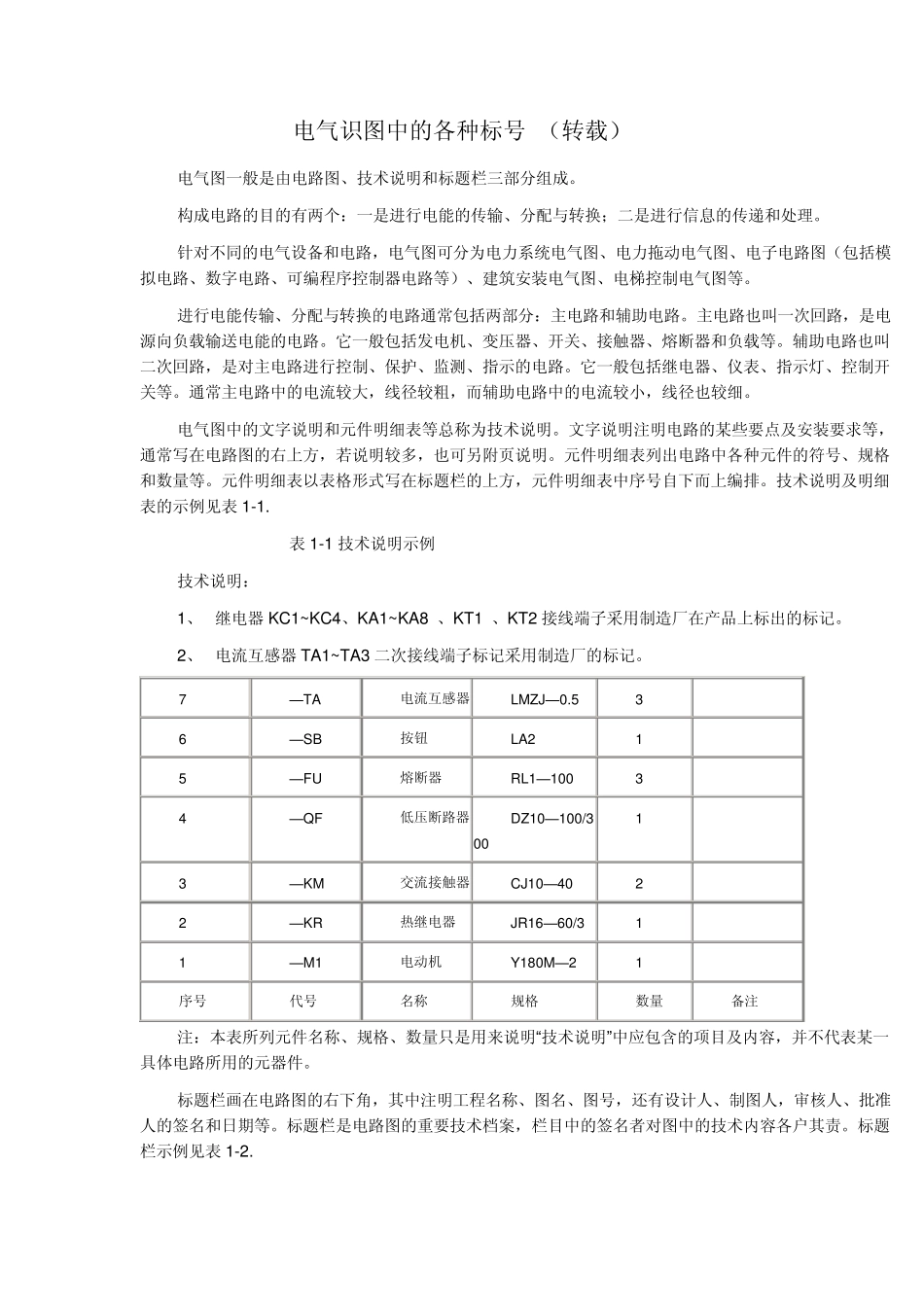

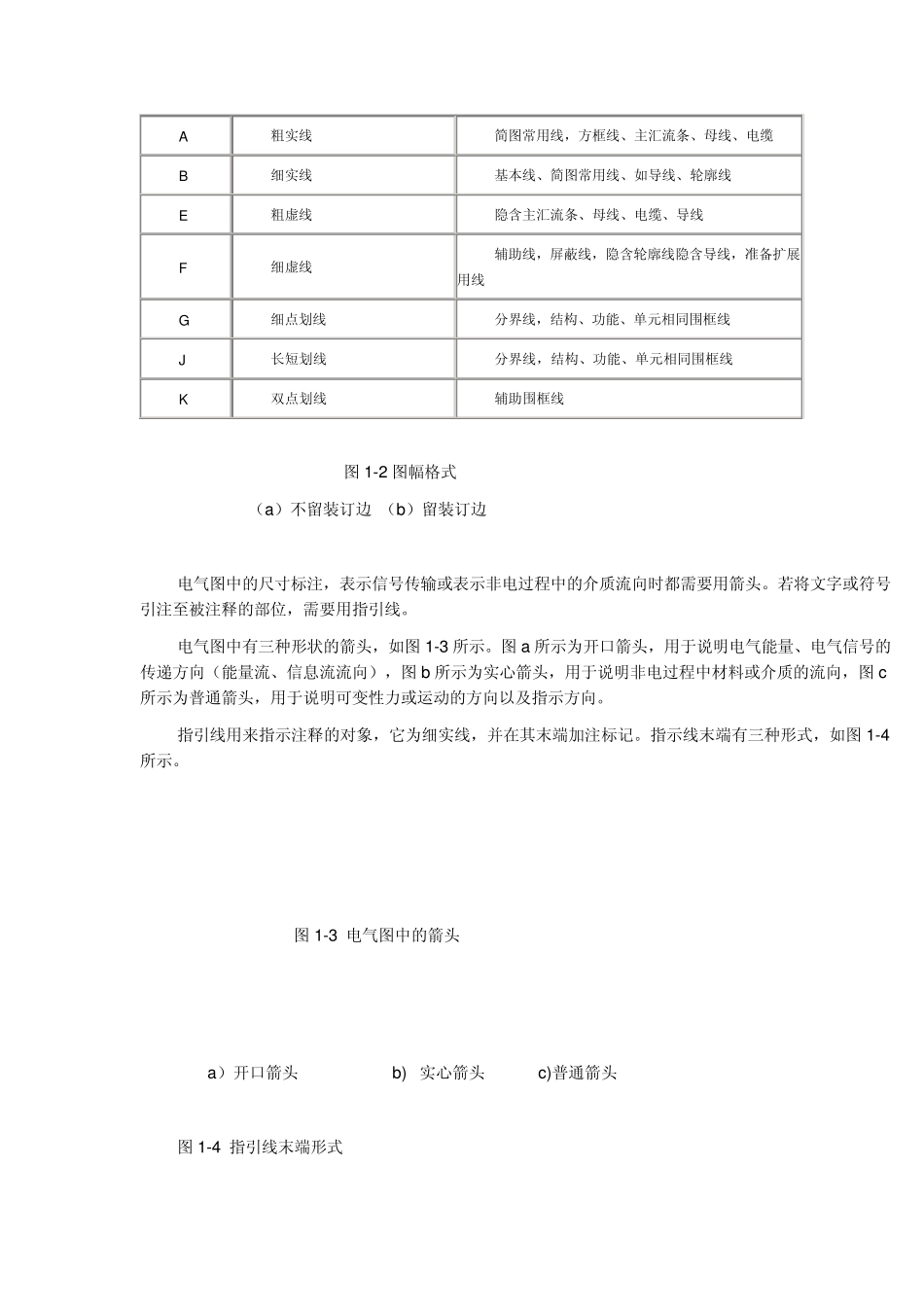

电气识图中的各种标号 （转载） 电气图一般是由电路图、技术说明和标题栏三部分组成。 构成电路的目的有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。 针对不同的电气设备和电路，电气图可分为电力系统电气图、电力拖动电气图、电子电路图（包括模拟电路、数字电路、可编程序控制器电路等）、建筑安装电气图、电梯控制电气图等。 进行电能传输、分配与转换的电路通常包括两部分：主电路和辅助电路。主电路也叫一次回路，是电源向负载输送电能的电路。它一般包括发电机、变压器、开关、接触器、熔断器和负载等。辅助电路也叫二次回路，是对主电路进行控制、保护、监测、指示的电路。它一般包括继电器、仪表、指示灯、控制开关等。通常主电路中的电流较大，线径较粗，而辅助电路中的电流较小，线径也较细。 电气图中的文字说明和元件明细表等总称为技术说明。文字说明注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可另附页说明。元件明细表列出电路中各种元件的符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。技术说明及明细表的示例见表 1-1. 表 1-1 技术说明示例 技术说明： 1、 继电器 KC1~KC4、KA1~KA8 、KT1 、KT2 接线端子采用制造厂在产品上标出的标记。 2、 电流互感器 TA1~TA3 二次接线端子标记采用制造厂的标记。 7 —TA 电流互感器 LMZJ—0.5 3 6 —SB 按钮 LA2 1 5 —FU 熔断器 RL1—100 3 4 —QF 低压断路器 DZ10—100/300 1 3 —KM 交流接触器 CJ10—40 2 2 —KR 热继电器 JR16—60/3 1 1 —M1 电动机 Y180M—2 1 序号 代号 名称 规格 数量 备注 注：本表所列元件名称、规格、数量只是用来说明“技术说明”中应包含的项目及内容，并不代表某一具体电路所用的元器件。 标题栏画在电路图的右下角，其中注明工程名称、图名、图号，还有设计人、制图人，审核人、批准人的签名和日期等。标题栏是电路图的重要技术档案，栏目中的签名者对图中的技术内容各户其责。标题栏示例见表 1-2. 表1-2 标题栏示例 **设计院 工程名称 审核 总工程师 电动机控制电路图 专业 校核 总专业师 单位 制图 项目负责人 日期 设计 专业负责人 图号 图面（也称图纸）通常由纸边边界线、图框线、标题栏、会签栏组成，格式如图1-2 所示。其幅面代号及尺寸表1-3。 表1-3 基本幅...
