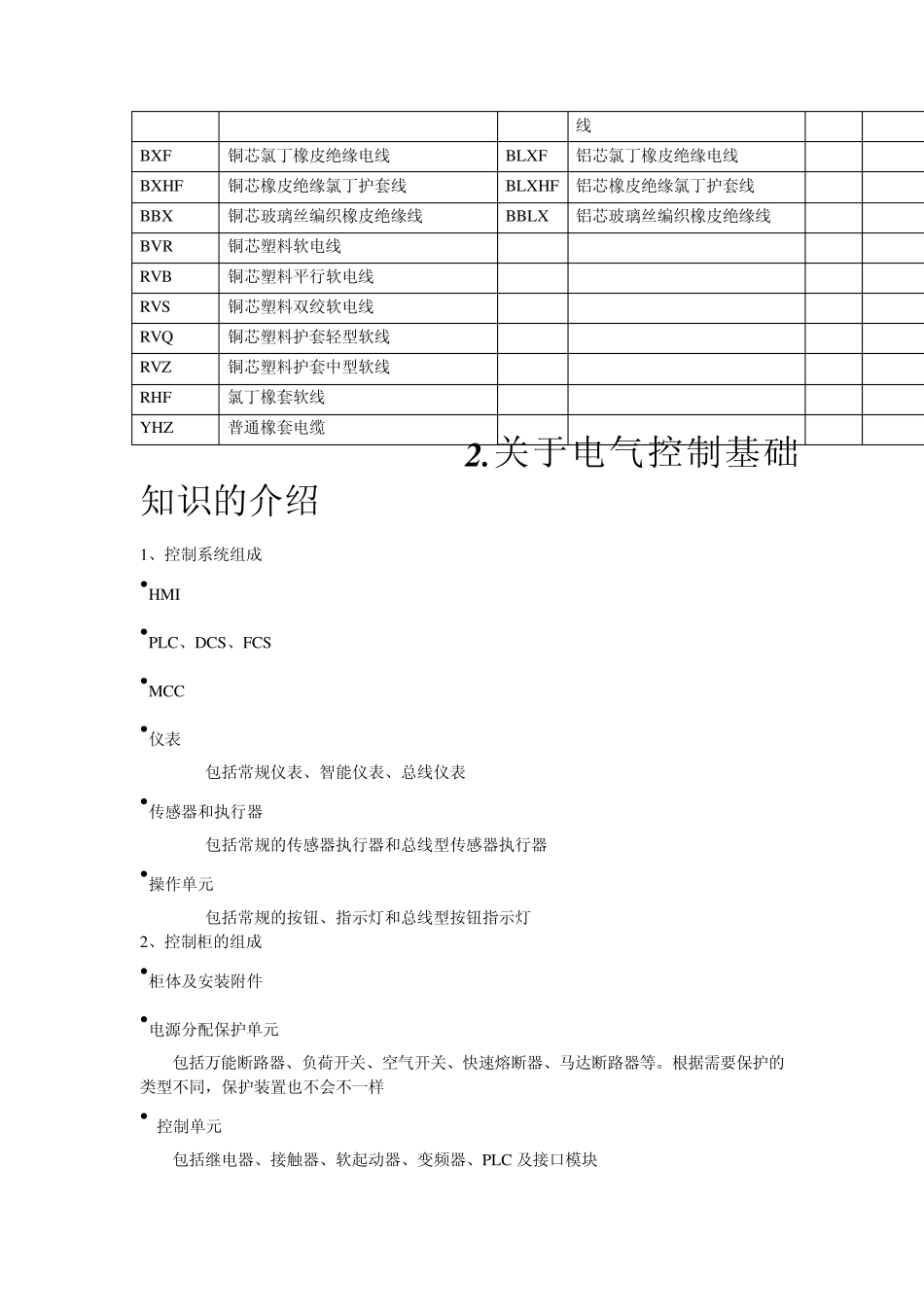

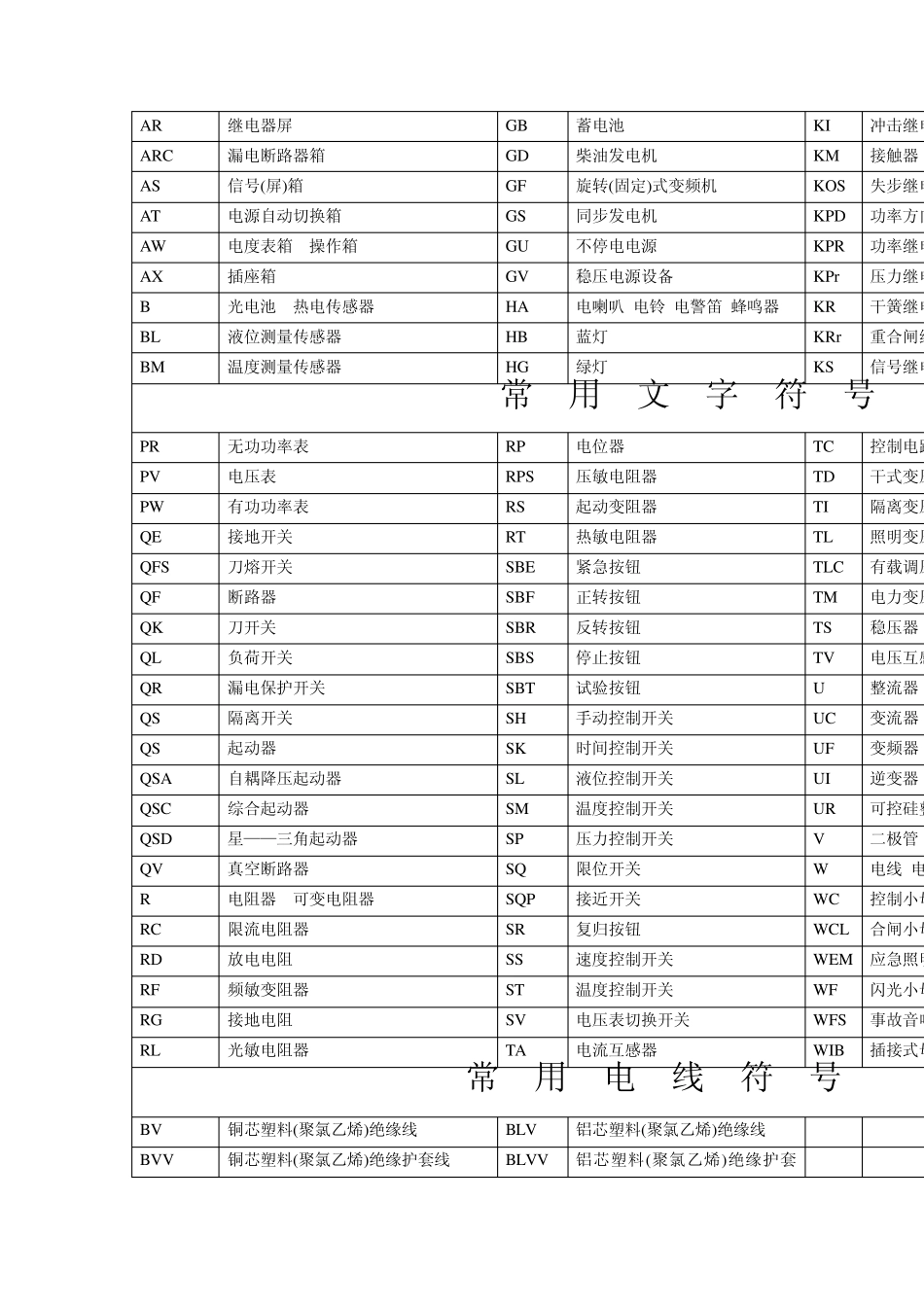

1 .电 气 符 号 导线敷设方式的标注 导线敷设方式的标注 灯具安装方式的PL 用瓷夹板敷设 SR 沿钢索 S 吸顶灯 PCL 用塑料夹板敷设 BE 沿屋架或跨屋架 CP 自在器线K 用瓷瓶或瓷柱敷设 CLE 沿柱或跨柱 CP1 固定线吊PR 用塑料线槽敷设 WE 沿墙面 CP2 防水线吊SC 穿焊接钢管敷设 CE 沿天棚面或顶板面 CP3 吊线器式TC(DG) 穿电线管敷设(薄壁) ACE 敷设在人能进入的吊顶内 Ch 链吊式 PC 穿聚氯乙烯硬质管敷设 BC 暗设在梁内 P 管吊式 FPC(FEC) 穿聚氯乙烯半硬质管敷设 CLC 暗设在柱内 W 壁装式 CT 用桥架敷设 FC 暗设在地面或地板内 R 嵌入式 CP 穿蛇皮管敷设 CC 暗设在屋面或顶板内 CR 顶棚嵌入SR 用钢线槽敷设(金属线槽) ACC 暗设在人不能进入的吊顶内 WR 墙壁嵌入RC(GG) 穿水煤气管敷设 WC 暗设在墙内 T 台上安装KPC 穿聚氯乙烯塑料波纹电线管敷设 SP 支架上安G 厚电线管 CL 柱上安装 HM 座装 常 用 文 字 符 号 AA 交流配电屏 BP 压力变送器 HL 指示灯 AC 控制(屏)箱 BT 温度变换器 HR 红灯 ACP 电容器柜 C 电容器 HW 白灯 AD 直流配电屏 CE 电力电容器 HY 黄灯 AF 低压负荷开关箱 EH 发热器件(电加热) KA 中间继电AH 高压开关柜 EL 照明灯(发光器件) KB 瓦斯继电AK 刀开关箱 EV 空气调节器 KC 电流继电AL 照明配电箱 F 避雷器 KCZ 零序电流ALE 应急照明配电箱 FF 跌开式熔断器 KD 差动继电AM 多种电源配电箱 FU 熔断器 KE 接地继电AP 动力配电箱 G 发电机 KFR 闪光继电APE 应急电源配电箱(消防电源箱) GA 异步发电机 KH 热继电器AR 继电器屏 GB 蓄电池 KI 冲击继电ARC 漏电断路器箱 GD 柴油发电机 KM 接触器 AS 信号(屏)箱 GF 旋转(固定)式变频机 KOS 失步继电AT 电源自动切换箱 GS 同步发电机 KPD 功率方向AW 电度表箱 操作箱 GU 不停电电源 KPR 功率继电AX 插座箱 GV 稳压电源设备 KPr 压力继电B 光电池 热电传感器 HA 电喇叭 电铃 电警笛 蜂鸣器 KR 干簧继电BL 液位测量传感器 HB 蓝灯 KRr 重合闸继BM 温度测量传感器 HG 绿灯 KS 信号继电 常 用 文 字 符 号 PR 无功功率表 RP 电位器 TC 控制电路PV 电压表 RPS 压敏电阻器 TD 干式变压PW 有功功率表 RS 起动变阻器 TI 隔离变压QE 接地开关 RT 热敏电阻...
