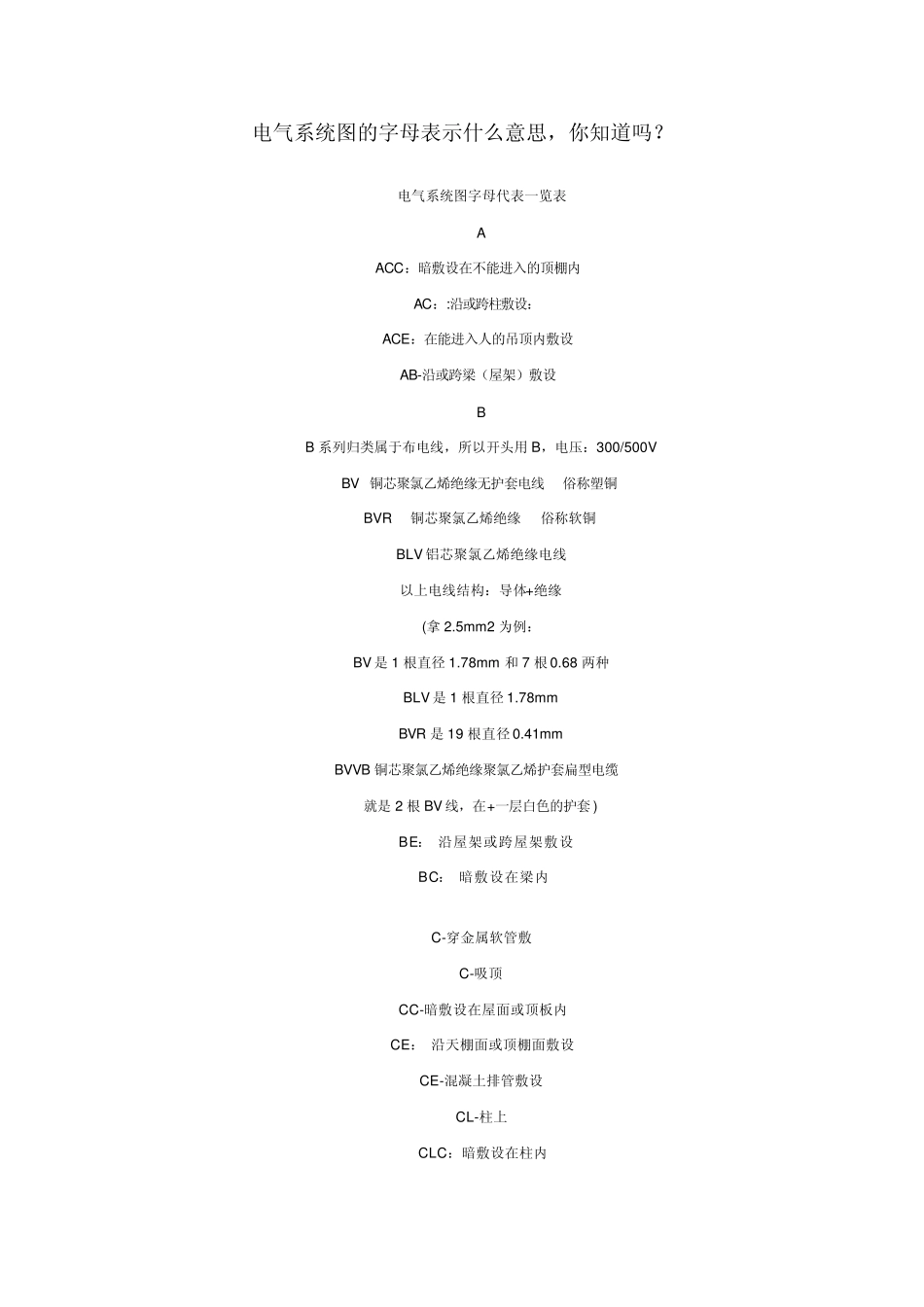

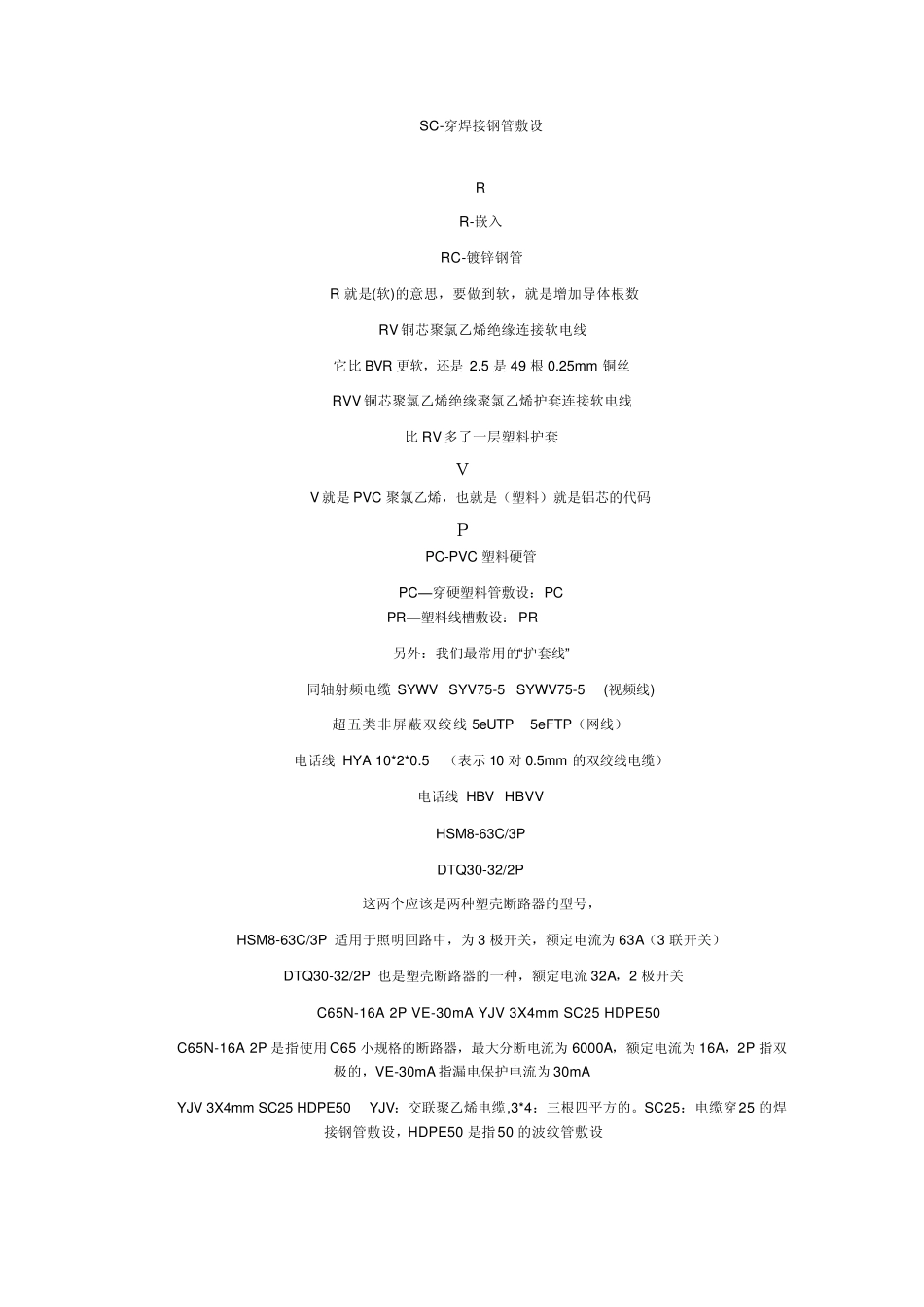

电气系统图的字母表示什么意思，你知道吗？ 电气系统图字母代表一览表 A ACC：暗敷设在不能进入的顶棚内 AC：:沿或跨柱敷设： ACE：在能进入人的吊顶内敷设 AB-沿或跨梁（屋架）敷设 B B 系列归类属于布电线，所以开头用 B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线 俗称塑铜 BVR 铜芯聚氯乙烯绝缘 俗称软铜 BLV 铝芯聚氯乙烯绝缘电线 以上电线结构：导体+绝缘 (拿 2.5m m 2 为例： BV 是 1 根直径 1.78m m 和 7 根 0.68 两种 BLV 是 1 根直径 1.78m m BVR 是 19 根直径 0.41m m BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是 2 根 BV 线，在+一层白色的护套 ) BE： 沿屋架或跨屋架敷设 BC： 暗敷设在梁内 C C-穿金属软管敷 C-吸顶 CC-暗敷设在屋面或顶板内 CE： 沿天棚面或顶棚面敷设 CE-混凝土排管敷设 CL-柱上 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 CP-金属软管 CT-电缆桥架敷设 CS-链吊 D DB-直接埋设 DS-管吊 F FC：地板或地面下敷设： FPC：穿阻燃半硬聚氯乙烯管敷设 FPC-阻燃塑料硬管 FPC-穿阻燃半硬聚氯乙烯管敷设 M MT：穿电线管敷设 MR：金属线槽敷设 M：用钢索敷设 N NHBV-耐火型铜芯聚氯乙烯绝缘电线 Ｋ KPC-穿聚氯乙烯塑料波纹电线管敷设 Ｔ TC-电缆沟敷设： TC-电缆沟 W W -墙壁安装 W S-沿墙面敷设 W E-沿墙面敷设 W C： 暗敷设在墙内 S S-支架 SR： 沿钢线槽敷设 SCE：吊顶内敷设,要穿金属管 SC-穿焊接钢管敷设 R R-嵌入 RC-镀锌钢管 R 就是(软)的意思，要做到软，就是增加导体根数 RV 铜芯聚氯乙烯绝缘连接软电线 它比 BVR 更软，还是 2.5 是 49 根 0.25m m 铜丝 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比 RV 多了一层塑料护套 Ｖ V 就是 PVC 聚氯乙烯，也就是（塑料）就是铝芯的代码 Ｐ PC-PVC 塑料硬管 PC—穿硬塑料管敷设：PC PR—塑料线槽敷设： PR 另外：我们最常用的“护套线” 同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线) 超五类非屏蔽双绞线 5eUTP 5eFTP（网线） 电话线 HYA 10*2*0.5 （表示 10 对 0.5m m 的双绞线电缆） 电话线 HBV HBVV HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为 63A（3 联开关） DTQ30-32/2P 也是塑壳断路器的一种，...
