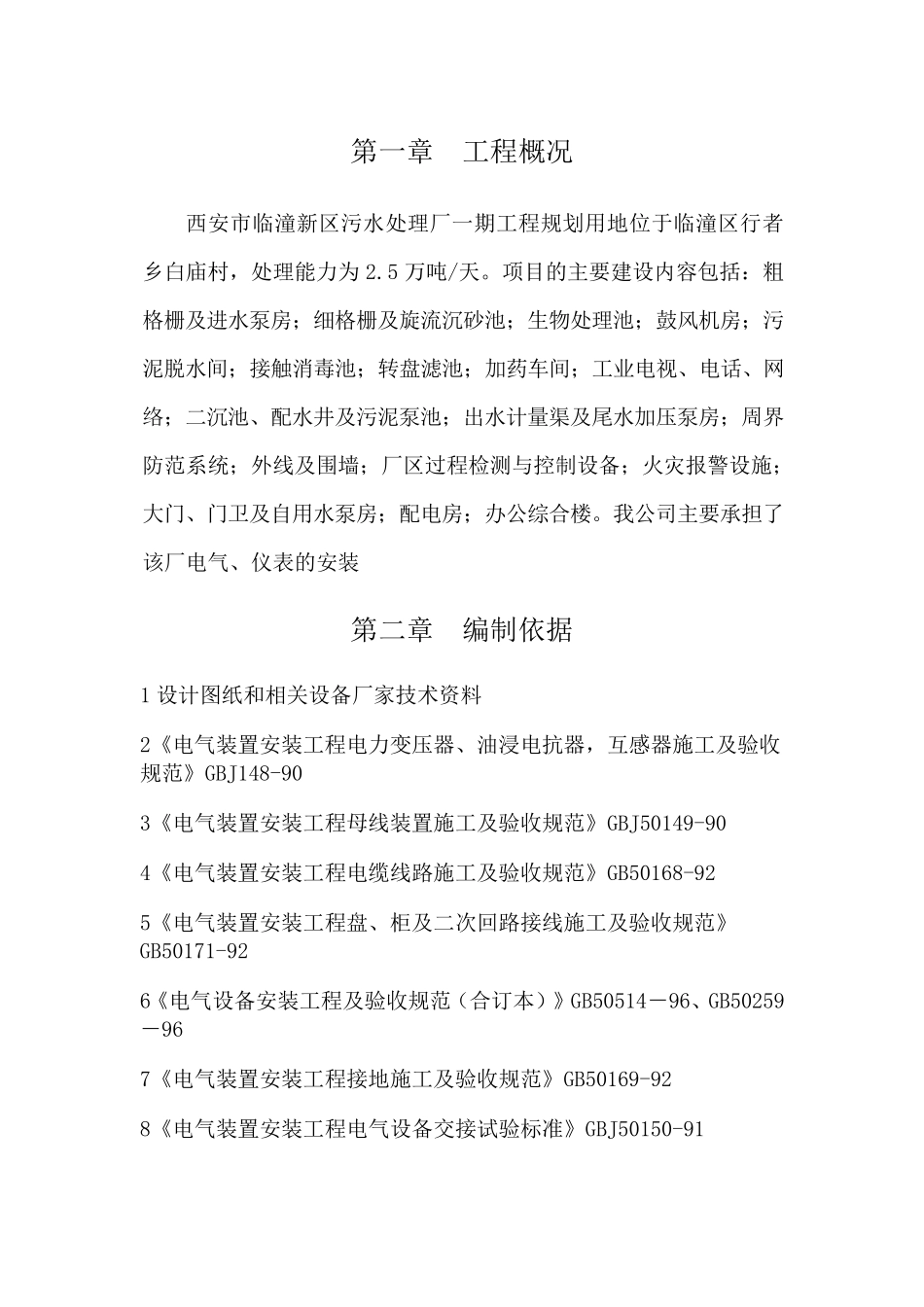

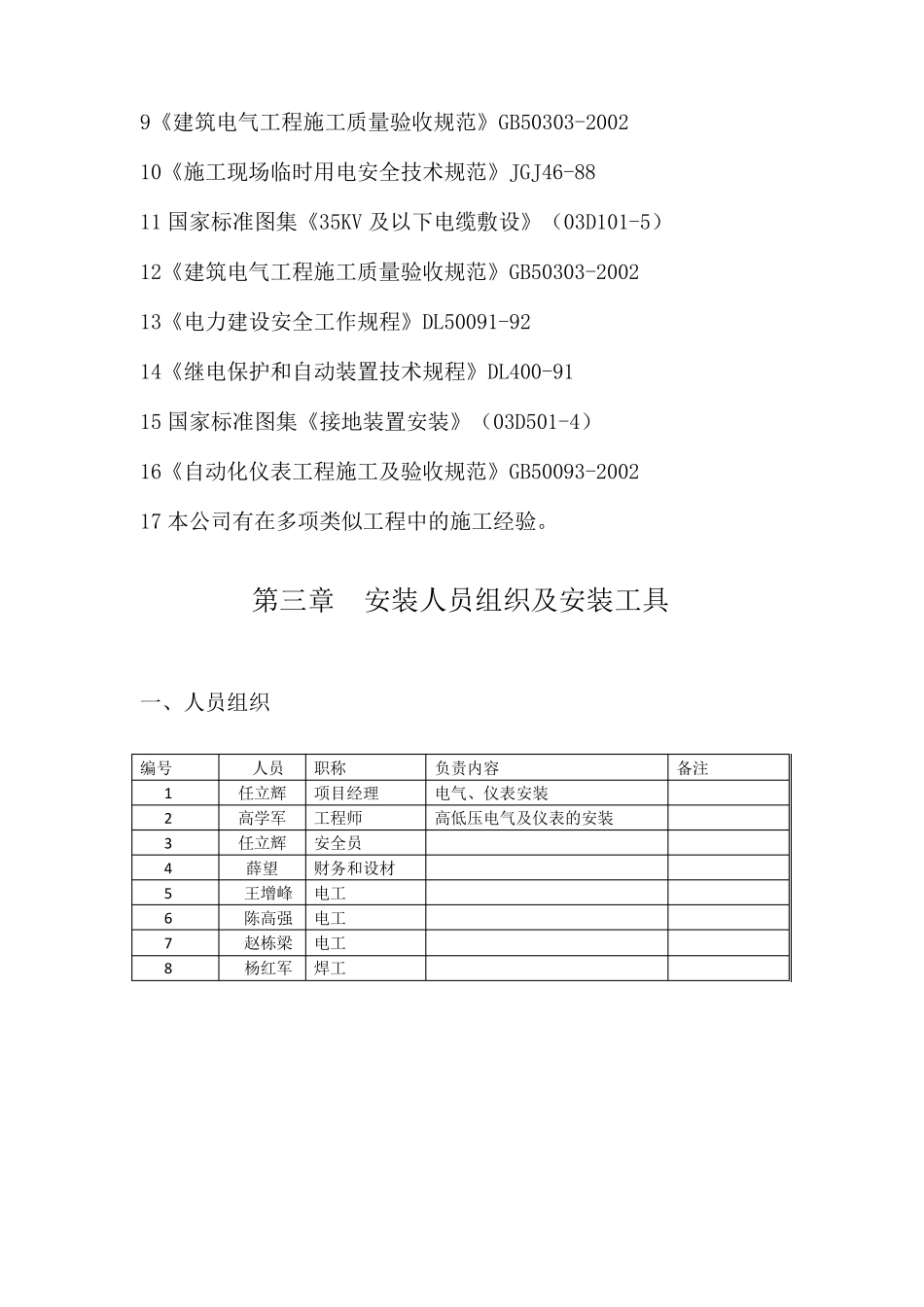

西安市临潼新区污水处理厂一期工程 电气仪表安装工程 施 工 组 织 设 计 ︵ 方 案 ︶ 编制： 审核： 批准： 总承包单位： 施工单位： 第一章 工程概况 西安市临潼新区污水处理厂一期工程规划用地位于临潼区行者乡白庙村，处理能力为2.5 万吨/天。项目的主要建设内容包括：粗格栅及进水泵房；细格栅及旋流沉砂池；生物处理池；鼓风机房；污泥脱水间；接触消毒池；转盘滤池；加药车间；工业电视、电话、网络；二沉池、配水井及污泥泵池；出水计量渠及尾水加压泵房；周界防范系统；外线及围墙；厂区过程检测与控制设备；火灾报警设施；大门、门卫及自用水泵房；配电房；办公综合楼。我公司主要承担了该厂电气、仪表的安装 第二章 编制依据 1 设计图纸和相关设备厂家技术资料 2《电气装置安装工程电力变压器、油浸电抗 器，互 感 器施工及验 收规范》 GBJ148-90 3《电气装置安装工程母 线装置施工及验 收 规范》 GBJ50149-90 4《电气装置安装工程电缆 线路 施工及验 收 规范》 GB50168-92 5《电气装置安装工程盘、柜 及二次 回 路 接线施工及验 收 规范》GB50171-92 6《电气设备安装工程及验 收 规范（ 合订 本 ） 》 GB50514－ 96、GB50259－ 96 7《电气装置安装工程接地施工及验 收 规范》 GB50169-92 8《电气装置安装工程电气设备交 接试 验 标 准 》 GBJ50150-91 9《建筑电气工程施工质量验收规范》GB50303-2002 10《施工现场临时用电安全技术规范》JGJ46-88 11 国家标准图集《35KV 及以下电缆敷设》（03D101-5） 12《建筑电气工程施工质量验收规范》GB50303-2002 13《电力建设安全工作规程》DL50091-92 14《继电保护和自动装置技术规程》DL400-91 15 国家标准图集《接地装置安装》（03D501-4） 16《自动化仪表工程施工及验收规范》GB50093-2002 17 本公司有在多项类似工程中的施工经验。 第三章 安装人员组织及安装工具 一、人员组织 编号 人员 职称 负责内容 备注 1 任立辉 项目经理 电气、仪表安装 2 高学军 工程师 高低压电气及仪表的安装 3 任立辉 安全员 4 薛望 财务和设材 5 王增峰 电工 6 陈高强 电工 7 赵栋梁 电工 8 杨红军 焊工 二、安装工具 编号 设备名称 编号 设备名称 1 弯管器（最大模具 DN100） 9 500V 摇表 2 直流焊机 300A 10 2500V 摇表 3 砂轮切割机 11 万用表 4 手枪钻 12 ...
