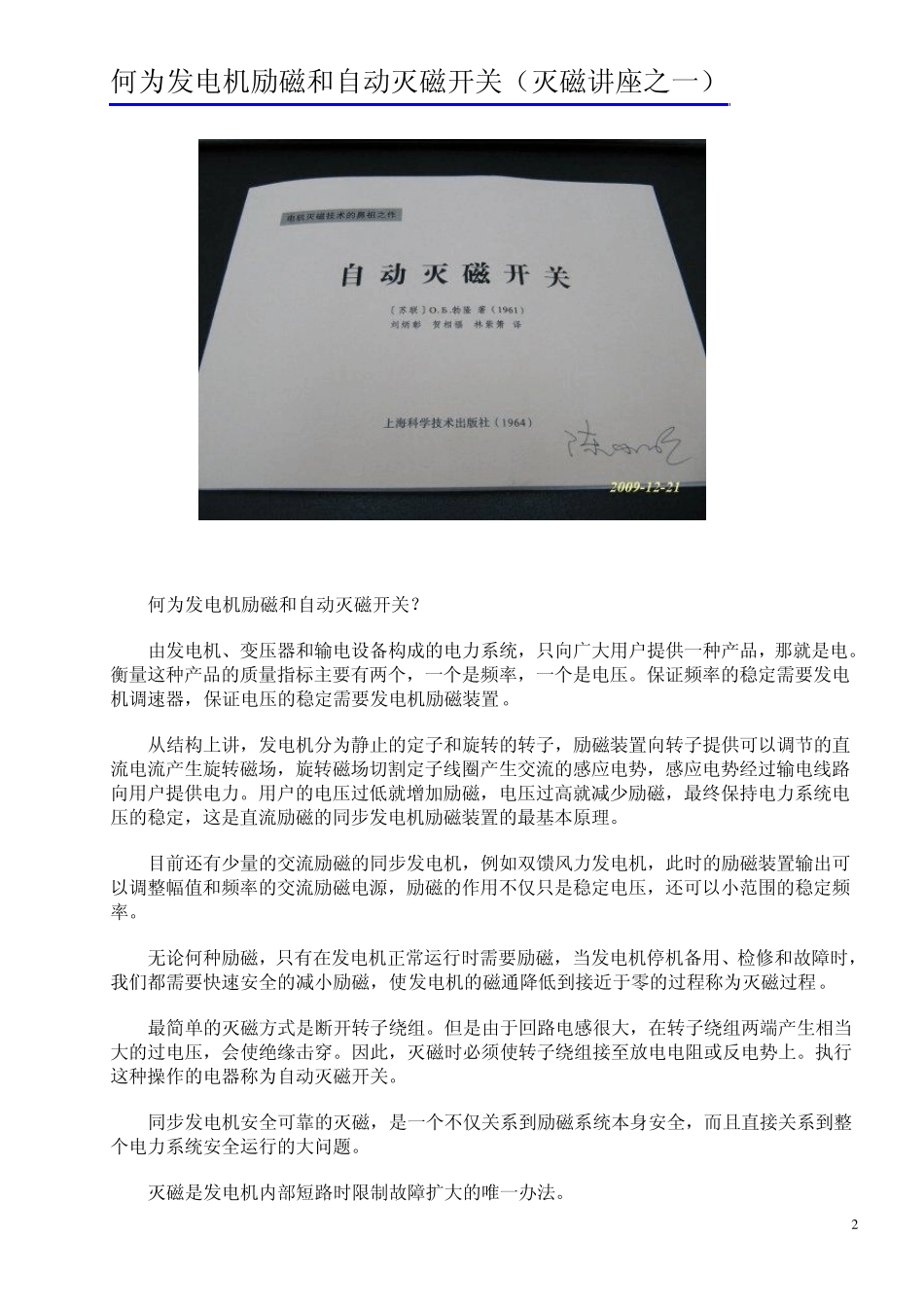

0 电气讲义 发电机灭磁开关 1 目 录 1.何为发电机励磁和自动灭磁开关（灭磁讲座之一）P2-5 2.何为自动灭磁开关的弧压（灭磁讲座之二）P5-8 3.如何测量灭磁开关弧压（灭磁讲座之三）P8-13 4.如何进行和分析灭磁开关弧压试验（灭磁讲座之四）P13-18 5.确定灭磁开关弧压的三大心得（灭磁讲座之五）P19-22 6.灭磁开关技术标准的学习心得（灭磁讲座之六）P23-27 7.HPB和CEX06灭磁开关参数比较（灭磁讲座之七）P28-31 8.自动灭磁开关插图学习（灭磁讲座之八.终结篇）P32-41 2 何为发电机励磁和自动灭磁开关（灭磁讲座之一） 何为发电机励磁和自动灭磁开关？ 由发电机、变压器和输电设备构成的电力系统，只向广大用户提供一种产品，那就是电。衡量这种产品的质量指标主要有两个，一个是频率，一个是电压。保证频率的稳定需要发电机调速器，保证电压的稳定需要发电机励磁装置。 从结构上讲，发电机分为静止的定子和旋转的转子，励磁装置向转子提供可以调节的直流电流产生旋转磁场，旋转磁场切割定子线圈产生交流的感应电势，感应电势经过输电线路向用户提供电力。用户的电压过低就增加励磁，电压过高就减少励磁，最终保持电力系统电压的稳定，这是直流励磁的同步发电机励磁装置的最基本原理。 目前还有少量的交流励磁的同步发电机，例如双馈风力发电机，此时的励磁装置输出可以调整幅值和频率的交流励磁电源，励磁的作用不仅只是稳定电压，还可以小范围的稳定频率。 无论何种励磁，只有在发电机正常运行时需要励磁，当发电机停机备用、检修和故障时，我们都需要快速安全的减小励磁，使发电机的磁通降低到接近于零的过程称为灭磁过程。 最简单的灭磁方式是断开转子绕组。但是由于回路电感很大，在转子绕组两端产生相当大的过电压，会使绝缘击穿。因此，灭磁时必须使转子绕组接至放电电阻或反电势上。执行这种操作的电器称为自动灭磁开关。 同步发电机安全可靠的灭磁，是一个不仅关系到励磁系统本身安全，而且直接关系到整个电力系统安全运行的大问题。 灭磁是发电机内部短路时限制故障扩大的唯一办法。 3 发电机灭磁技术的演变，首先跟随了励磁技术的演变，其次就是自动灭磁开关的演变。灭磁技术的演变按照灭弧栅灭磁，线性电阻灭磁，非线性电阻灭磁发展，逆变灭磁和交流灭磁，伴随着现代励磁的基础即三相全控桥整流电路的出现而发展。 在灭磁系统中，自动灭磁开关占据很重要的地位，其分类复杂。按照灭磁开关是否参与吸收灭磁能...
