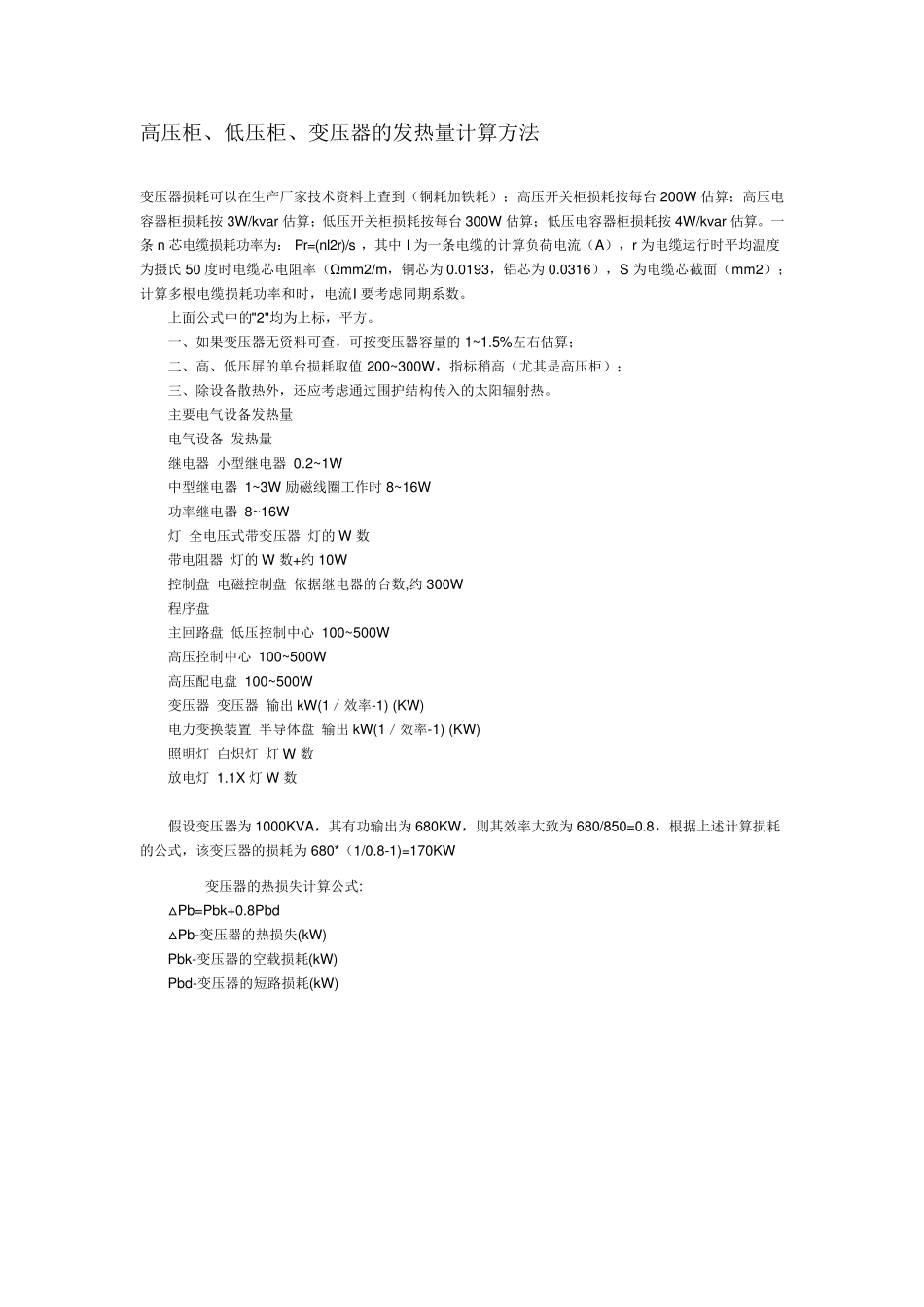

高压柜、低压柜、变压器的发热量计算方法 变压器损耗可以在生产厂家技术资料上查到（铜耗加铁耗）；高压开关柜损耗按每台 200W 估算；高压电容器柜损耗按 3W/kvar 估算；低压开关柜损耗按每台 300W 估算；低压电容器柜损耗按 4W/kvar 估算。一条 n 芯电缆损耗功率为： Pr=(nI2r)/s ，其中 I 为一条电缆的计算负荷电流（A），r 为电缆运行时平均温度为摄氏 50 度时电缆芯电阻率（Ωmm2/m，铜芯为 0.0193，铝芯为 0.0316），S 为电缆芯截面（mm2）；计算多根电缆损耗功率和时，电流I 要考虑同期系数。 上面公式中的"2"均为上标，平方。 一、如果变压器无资料可查，可按变压器容量的 1~1.5%左右估算； 二、高、低压屏的单台损耗取值 200~300W，指标稍高（尤其是高压柜）； 三、除设备散热外，还应考虑通过围护结构传入的太阳辐射热。 主要电气设备发热量 电气设备 发热量 继电器 小型继电器 0.2~1W 中型继电器 1~3W 励磁线圈工作时 8~16W 功率继电器 8~16W 灯 全电压式带变压器 灯的 W 数 带电阻器 灯的 W 数+约10W 控制盘 电磁控制盘 依据继电器的台数,约300W 程序盘 主回路盘 低压控制中心 100~500W 高压控制中心 100~500W 高压配电盘 100~500W 变压器 变压器 输出kW(1／效率-1) (KW) 电力变换装置 半导体盘 输出kW(1／效率-1) (KW) 照明灯 白炽 灯 灯W 数 放 电灯 1.1X 灯W 数 假 设变压器为 1000KVA，其有 功输出为 680KW，则 其效率大 致 为 680/850=0.8，根据上述 计算损耗的公式，该 变压器的损耗为 680*（1/0.8-1)=170KW 变压器的热损失 计算公式: △Pb=Pbk+0.8Pbd △Pb-变压器的热损失 (kW) Pbk-变压器的空 载 损耗(kW) Pbd-变压器的短 路损耗(kW) 具体的计算方法： 一、 发电机组发热量 发电机组的散热量主要来自于两个方面，一是发电机组的盖板传热和机壳围护结构传热，另一是发电机组的冷却循环风的漏风所带来的热量。 大、中型发电机组的冷却方式通常采用封闭式空气自循环冷却方式，发电机绕组的损耗传给冷却空气，空气的热量再通过机组水冷却器由冷却水带走。根据实测的数据，定子排出的空气温度一般不超过65℃，而进入转子的空气温度一般不低于5℃。 发电机机壳的散热量可以按下式计算： w 【1】 （1） 其中：——发电机机壳的传热系数 w/㎡·℃ ——发电机机壳的面积 ㎡ ——发电机冷却循环风的平均温度℃ ——...
