电气设备安装工艺标准

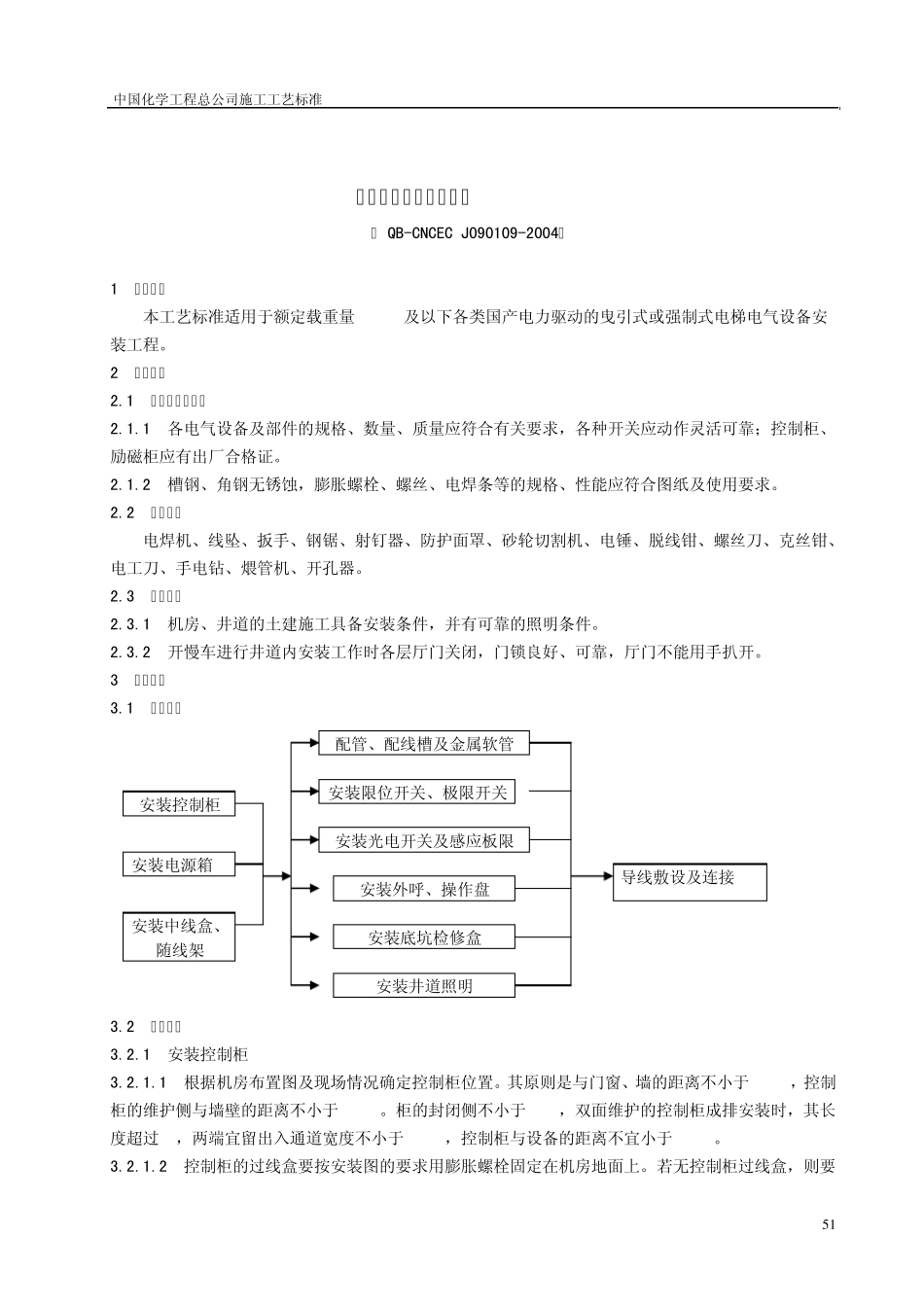

中国化学工程总公司施工工艺标准 QB-CNCEC J090109-2004 5 1 电气设备安装工艺标准 （ QB-CNCEC J090109-2004） 1 适用范围 本工艺标准适用于额定载重量5000kg及以下各类国产电力驱动的曳引式或强制式电梯电气设备安装工程。 2 施工准备 2.1 设备、材料要求 2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具 电焊机、线坠、扳手、钢锯、射钉器、防护面罩、砂轮切割机、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻、煨管机、开孔器。 2.3 作业条件 2.3.1 机房、井道的土建施工具备安装条件，并有可靠的照明条件。 2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 安装控制柜 3.2.1.1 根据机房布置图及现场情况确定控制柜位置。其原则是与门窗、墙的距离不小于600mm，控制柜的维护侧与墙壁的距离不小于600mm。柜的封闭侧不小于50mm，双面维护的控制柜成排安装时，其长度超过5m，两端宜留出入通道宽度不小于600mm，控制柜与设备的距离不宜小于500mm。 3.2.1.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。若无控制柜过线盒，则要安装控制柜 安装中线盒、 随线架 配管、配线槽及金属软管 安装限位开关、极限开关 安装光电开关及感应板限 安装底坑检修盒 安装井道照明 导线敷设及连接 安装电源箱 安装外呼、操作盘 中国化学工程总公司施工工艺标准 QB-CNCEC J090109-2004 5 2 用10#槽钢制作控制柜底座或混凝土底座，底座高度为50～100mm，见图3.2.1.2。控制柜与槽钢底座采用镀锌螺栓连接固定，连接螺栓由下向上穿。控制柜与混凝土底座采用地脚螺栓连接固定。控制柜要和槽钢底座、混凝土底座连接固定牢靠，控制柜底座更要与机房地面固定可靠。 控制柜底座安装前，应先除锈、刷防锈漆、装饰漆。 图 3.2.1.2 3.2.1.3 多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。 3.2.2 安装电源配电箱 电源配电箱要安装在机房门口附近，以便于操作，高度距地面1.3～15m。 3.2.3 安装中间接线盒、随缆架和挂随行电缆 3.2.3.1 安装中间接线盒 1）中间接线盒设在梯井，其高度按下式确定： 高度（最底层厅门地...
