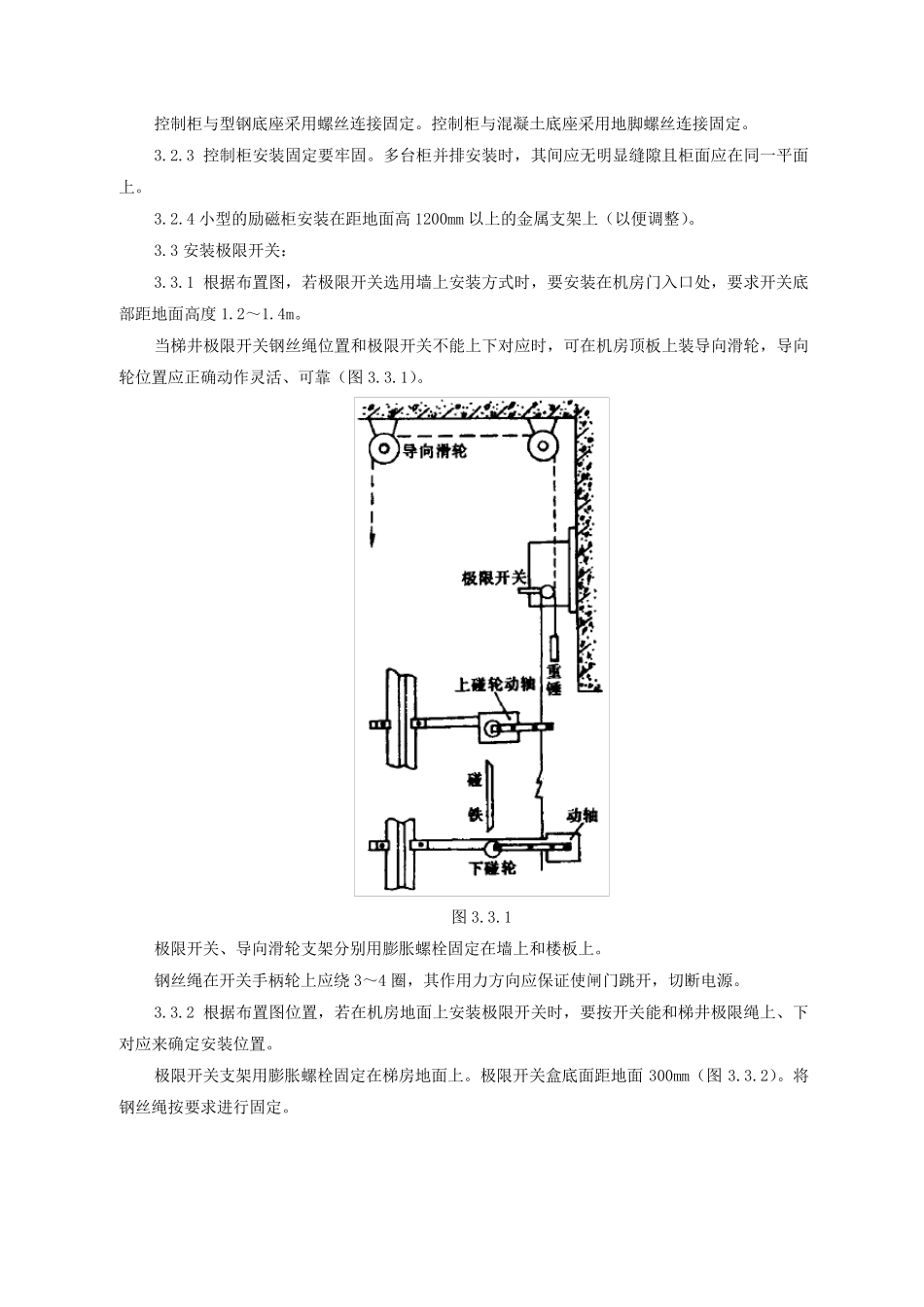

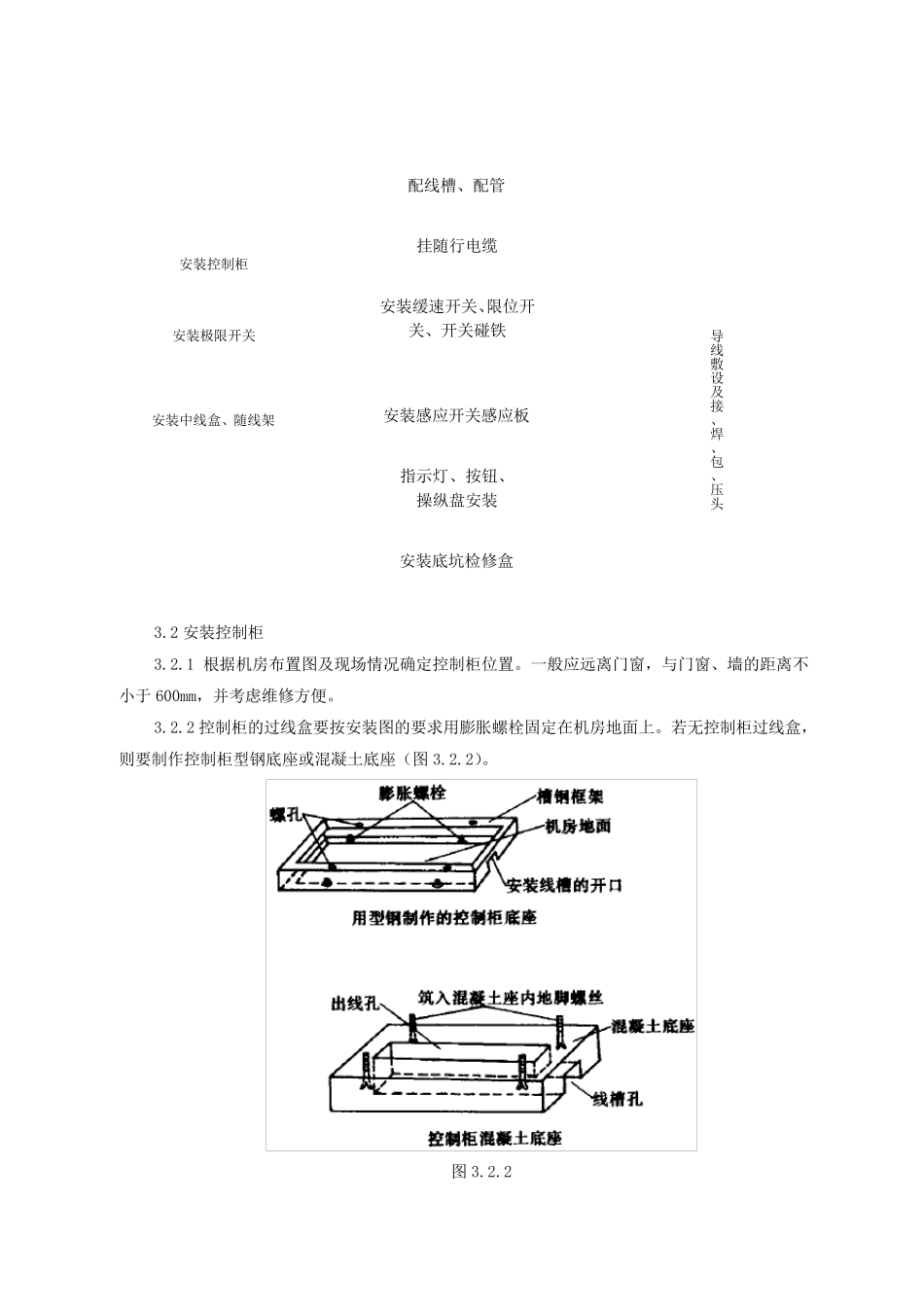

技术交底记录 编 号 工程名称 瑞锦小区6#地块 交 底 日 期 施工单位 郑州翰达建筑工程有限公司 分项工程名称 电气设备安装技术交底 交底提要 作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工 1、依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001，《建筑电气工程施工质量验收规范》 GB50303-2002，《郑州经济技术开发区瑞锦小区6#地块电气工程图纸》 2 、施工准备 2.1 设备、材料要求： 2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠；控制柜、励磁柜应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具： 电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻。 2.3 作业条件： 2.3.1 机房、井道的照明要求同第二章的有关要求。 2.3.2 开慢车进 行 井道内 安装工作时 各层 厅 门 关闭 ，门 锁 良 好 、可靠，厅 门 不 能用手扒 开。 3、操作工艺 3.1 工艺流 程： 3.2 安装控制柜 3.2.1 根据机房布置图及现场情况确定控制柜位置。一般应远离门窗，与门窗、墙的距离不小于 600mm，并考虑维修方便。 3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。若无控制柜过线盒，则要制作控制柜型钢底座或混凝土底座（图3.2.2）。 图3.2.2 安装控制柜 安装中线盒、随线架 安装感应开关感应板 安装缓速开关、限位开关、开关碰铁 挂随行电缆 配线槽、配管 指示灯、按钮、 操纵盘安装 安装底坑检修盒 安装极限开关 导线敷设及接、焊、包、压头 控制柜与型钢底座采用螺丝连接固定。控制柜与混凝土底座采用地脚螺丝连接固定。 3.2.3 控制柜安装固定要牢固。多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。 3.2.4 小型的励磁柜安装在距地面高1200mm 以上的金属支架上（以便调整）。 3.3 安装极限开关： 3.3.1 根据布置图，若极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2～1.4m。 当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵活、可靠（图3.3.1）。 图3.3.1 极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。 钢丝绳在...
