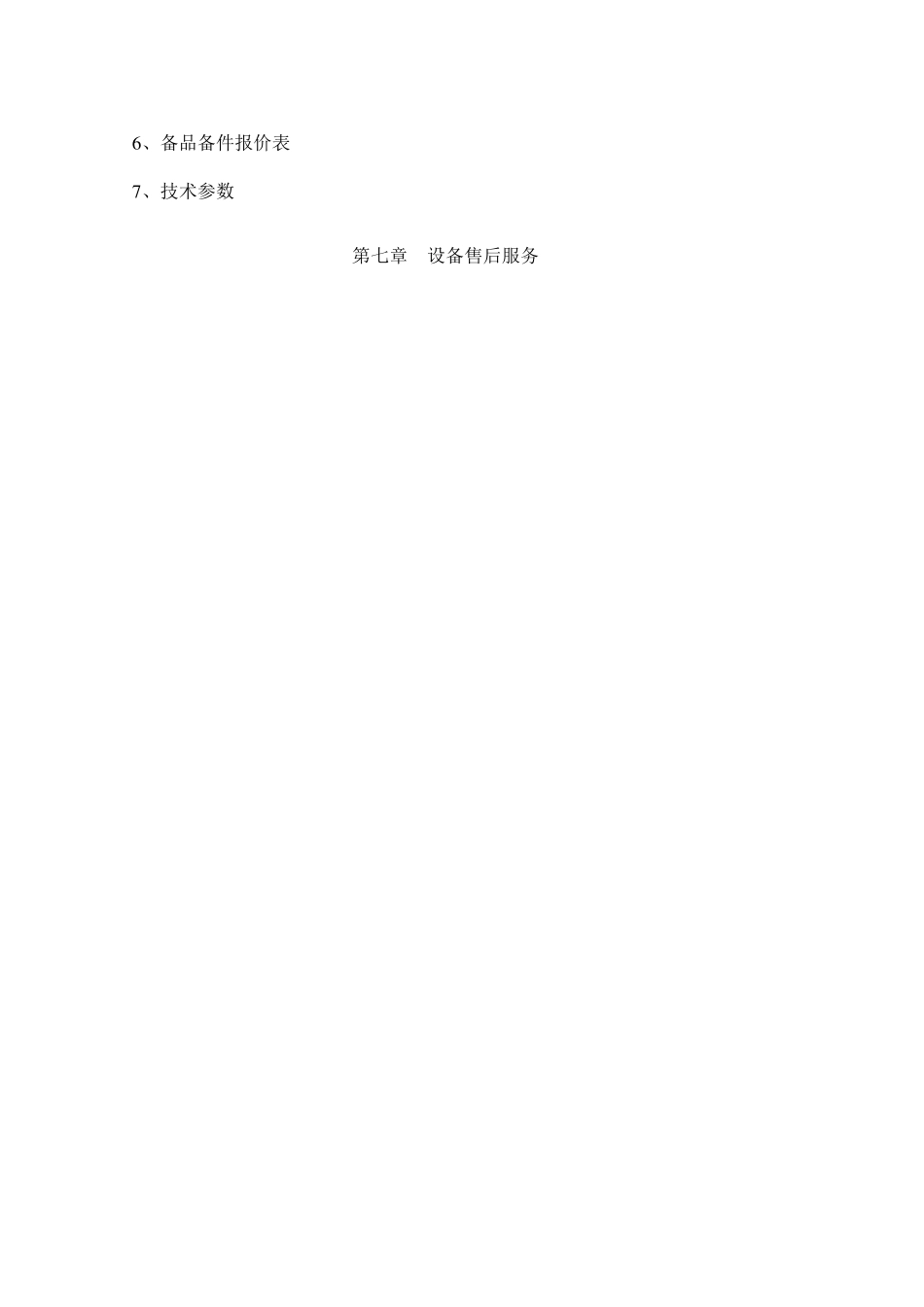

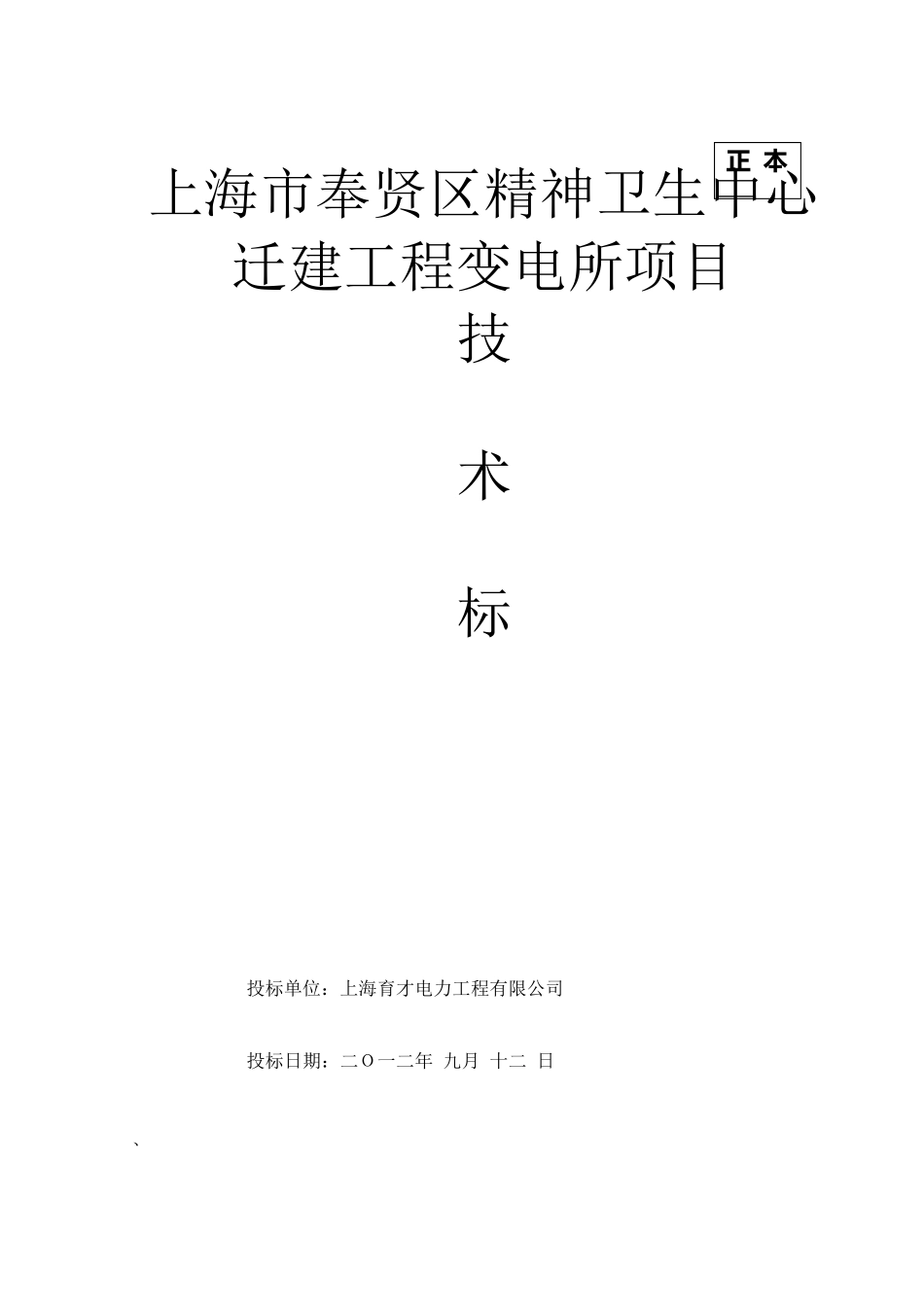

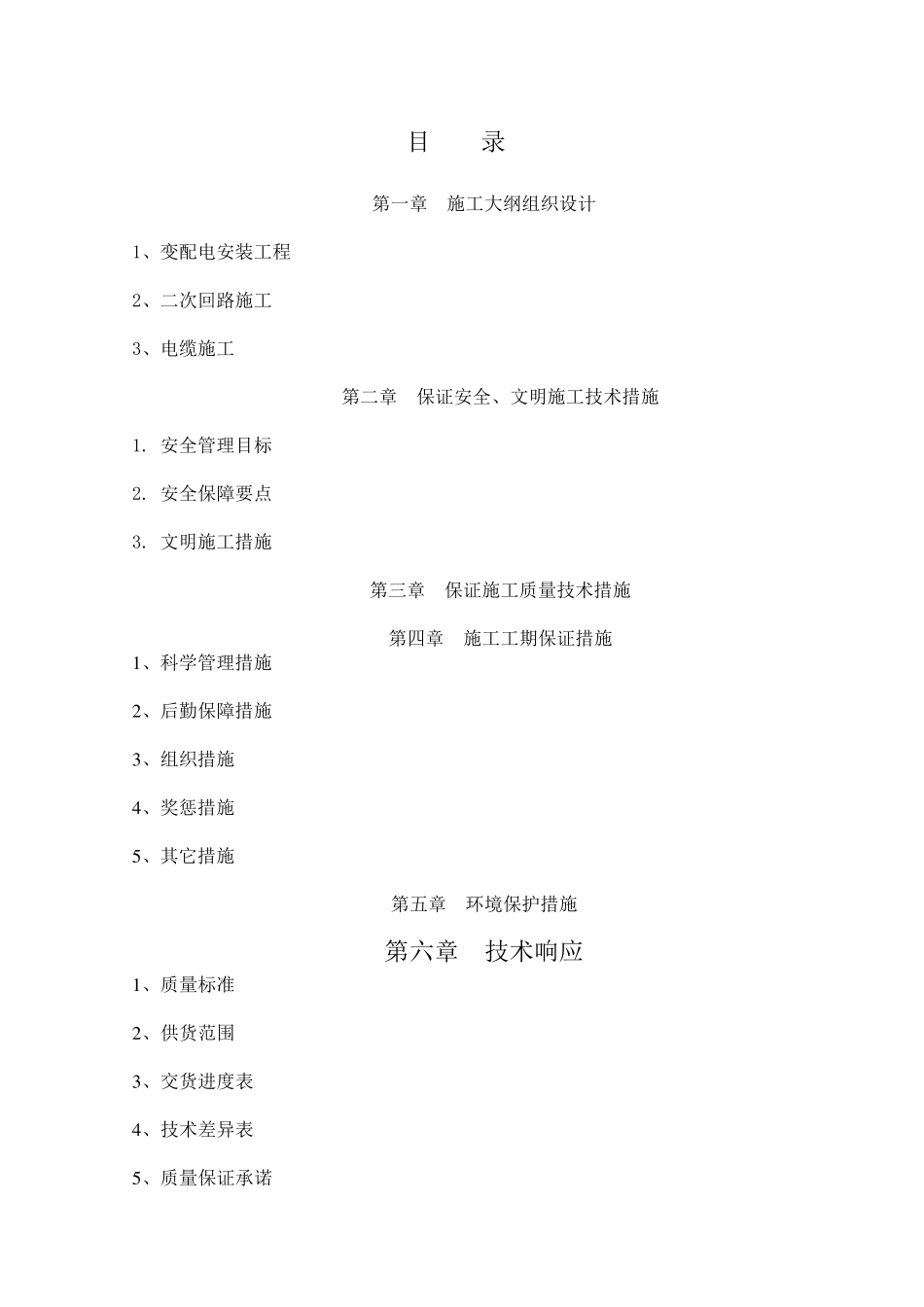

上海市奉贤区精神卫生中心迁建工程变电所项目 技 术 标 投标单位：上海育才电力工程有限公司 投标日期：二Ｏ一二年 九月 十二 日 、 正 本 目 录 第一章 施工大纲组织设计 1、变配电安装工程 2、二次回路施工 3、电缆施工 第二章 保证安全、文明施工技术措施 1. 安全管理目标 2. 安全保障要点 3. 文明施工措施 第三章 保证施工质量技术措施 第四章 施工工期保证措施 1 、科学管理措施 2 、后勤保障措施 3 、组织措施 4 、奖惩措施 5 、其它措施 第五章 环境保护措施 第六章 技术响应 1 、质量标准 2 、供货范围 3 、交货进度表 4 、技术差异表 5 、质量保证承诺 6 、备品备件报价表 7 、技术参数 第七章 设备售后服务 第一章 施工大纲组织设计 1、变配电安装工程 1．1 10KV 开关柜安装 施工中需严格控制的关键，设备组件接口的清理和检查，控制设备纵、横向轴线及标高。 安装前的准备 技术准备 1) 熟悉、保管制造厂提供的技术资料。 2) 熟悉施工设计图纸，并请设计进行施工图交底。 3) 编制施工作业指导书。 装配前的设备检查 1) 所有部件应完整、无损。 2) 瓷件应无裂纹，绝缘件应无受潮、变形、剥落及破损。 3) 接线端子、插接件及载流部分应光洁、无锈蚀现象。 4) 各元件的紧固螺栓应齐全，不松动。 5) 连接件、附件等材质、规格及数量应符合产品的技术规定、经检验合格。 施工前准备工作 施工人员必须具备的条件： 1)电焊及火焊的施工人员应有合格证。 2)对设备的性能及调试的要求相当了解，同时能独立对设备进行调试的能力。 3)安装过 同类 型 开关设备，熟悉设备搬 运 及安装的要求 施工材料及设备准备 基础槽钢，根据施工图的要求将材料平整好，并涂上防锈漆，以方便今后的施工。设备到现场后应作下列验收检查 1) 制造厂的技术文件应齐全，其中包括合格证，开关试验报告说明书等。 2) 型号、规格应符合设计要求，附件、备件齐全，元件及外观均无损坏情况。盘、柜应存放在室内，或放在干燥的能避雨雪、风沙的场所，对有特殊保管要求的电气元件，应按规定妥善保管。 对环境的要求 1)屋顶、楼板施工完毕，不得有渗漏。 2)结束室内地面工作，地面平整无尘埃。 3)预埋件及预留孔符合设计要求，预埋件应牢固。 4)开关室外搬运开关柜的通道应畅通。 主要质量控制点 开关室土建施工工作完成后，方可进盘、就位。 母线间搭接 方式...
