电气试验报告模板

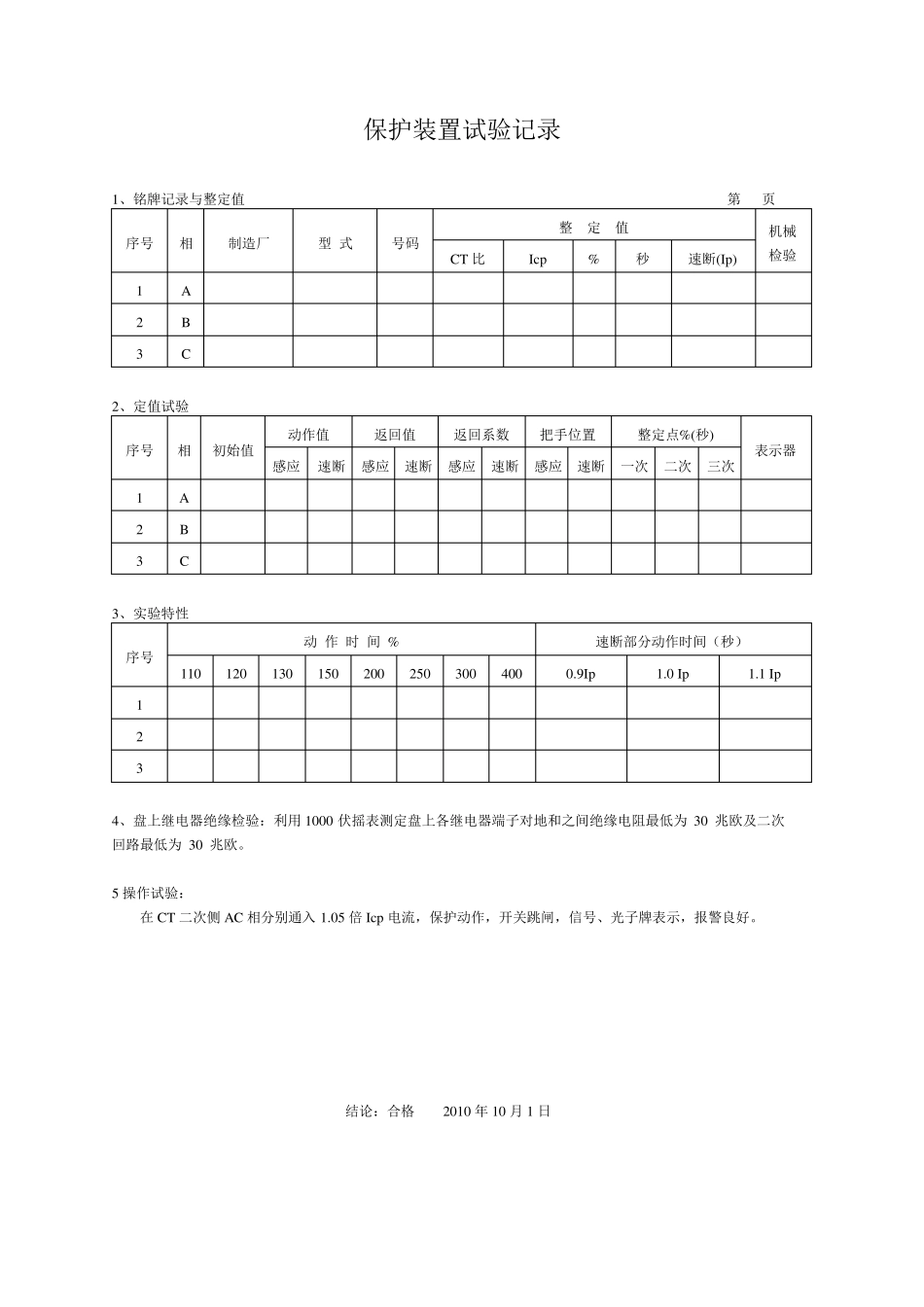

电气试验报告模板_第1页
1/9

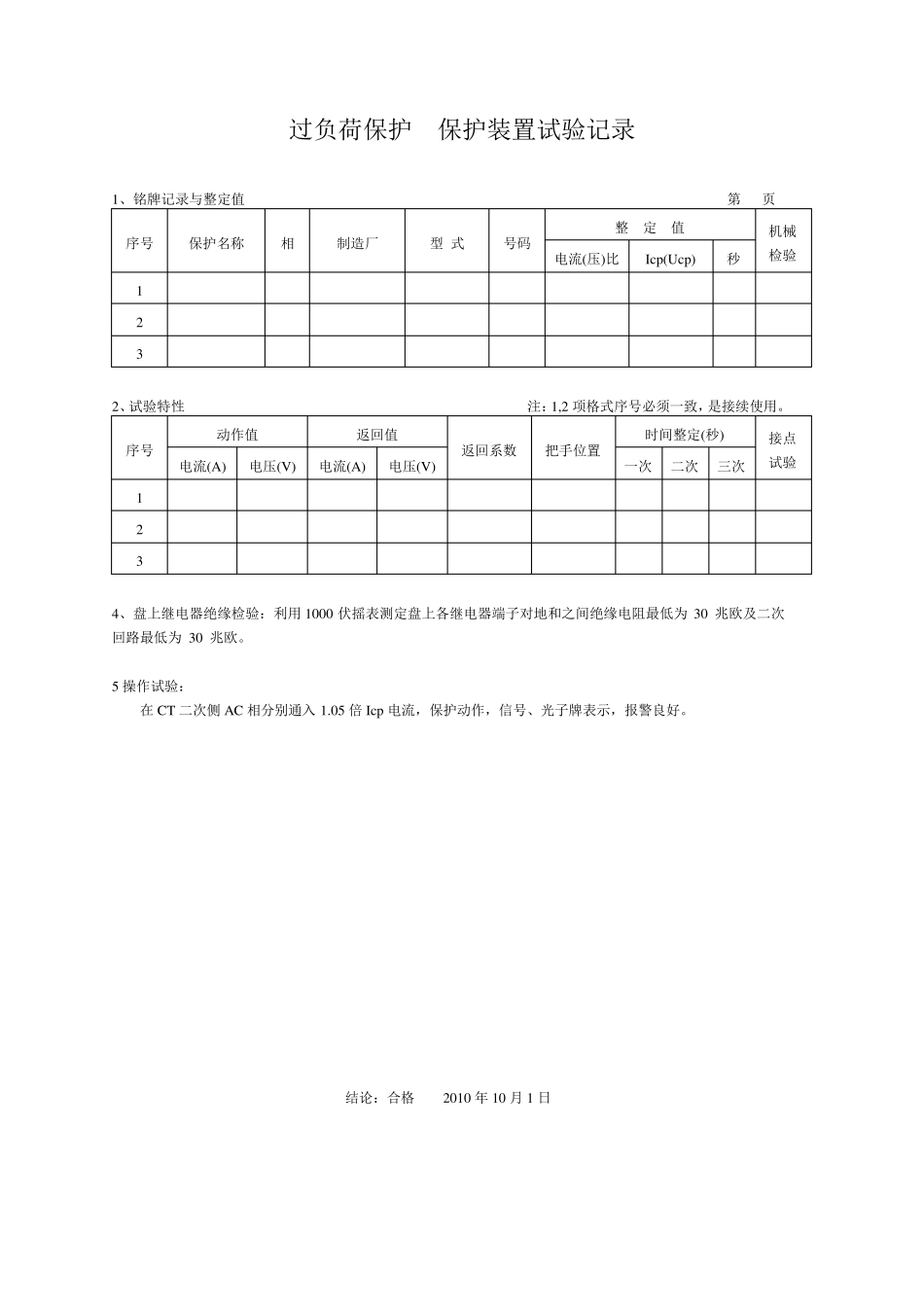

电气试验报告模板_第2页
2/9

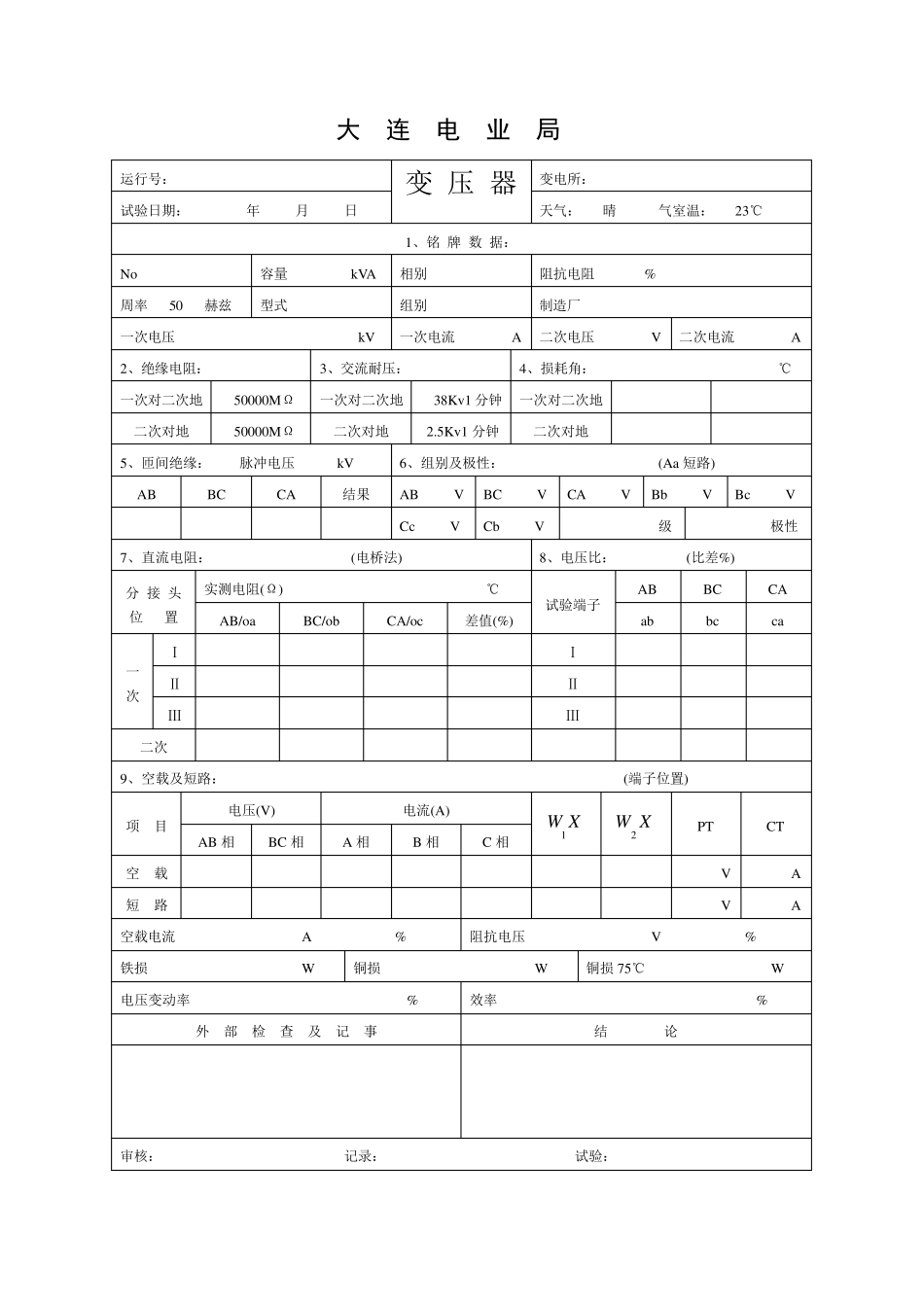

电气试验报告模板_第3页
3/9
保护装置试验记录 1、铭牌记录与整定值 第 页 序号 相 制造厂 型 式 号码 整 定 值 机械检验 CT 比 Icp % 秒 速断(Ip) 1 A 2 B 3 C 2、定值试验 序号 相 初始值 动作值 返回值 返回系数 把手位置 整定点%(秒) 表示器 感应 速断 感应 速断 感应 速断 感应 速断 一次 二次 三次 1 A 2 B 3 C 3、实验特性 序号 动 作 时 间 % 速断部分动作时间(秒) 110 120 130 150 200 250 300 400 0.9Ip 1.0 Ip 1.1 Ip 1 2 3 4、盘上继电器绝缘检验:利用 1000 伏摇表测定盘上各继电器端子对地和之间绝缘电阻最低为 30 兆欧及二次回路最低为 30 兆欧。 5 操作试验: 在 CT 二次侧 AC 相分别通入 1.05 倍 Icp 电流,保护动作,开关跳闸,信号、光子牌表示,报警良好。 结论:合格 2010 年 10 月 1 日 过负荷保护 保护装置试验记录 1、铭牌记录与整定值 第 页 序号 保护名称 相 制造厂 型 式 号码 整 定 值 机械检验 电流(压)比 Icp(Ucp) 秒 1 2 3 2、试验特性 注:1,2 项格式序号必须一致,是接续使用。 序号 动作值 返回值 返回系数 把手位置 时间整定(秒) 接点试验 电流(A) 电压(V) 电流(A) 电压(V) 一次 二次 三次 1 2 3 4、盘上继电器绝缘检验:利用 1000 伏摇表测定盘上各继电器端子对地和之间绝缘电阻最低为 30 兆欧及二次回路最低为 30 兆欧。 5 操作试验: 在 CT 二次侧 AC 相分别通入 1.05 倍 Icp 电流,保护动作,信号、光子牌表示,报警良好。 结论:合格 2010 年 10 月 1 日 大 连 电 业 局 运行号: 变 压 器 变电所: 试验日期: 年 月 日 天气: 晴 气室温: 23℃ 1、铭 牌 数 据: No 容量 kVA 相别 阻抗电阻 % 周率 50 赫兹 型式 组别 制造厂 一次电压 kV 一次电流 A 二次电压 V 二次电流 A 2、绝缘电阻: 3、交流耐压: 4、损耗角: ℃ 一次对二次地 50000MΩ 一次对二次地 38Kv1 分钟 一次对二次地 二次对地 50000MΩ 二次对地 2.5Kv1 分钟 二次对地 5、匝间绝缘: 脉冲电压 kV 6、组别及极性: (Aa 短路) AB BC CA 结果 AB V BC V CA V Bb V Bc V Cc V Cb V 级 极性 7、直流电阻: (电桥法) 8、电压比: (比差%) 分 接 头 位 置 实测电阻(Ω) ℃ 试验端子 AB...
