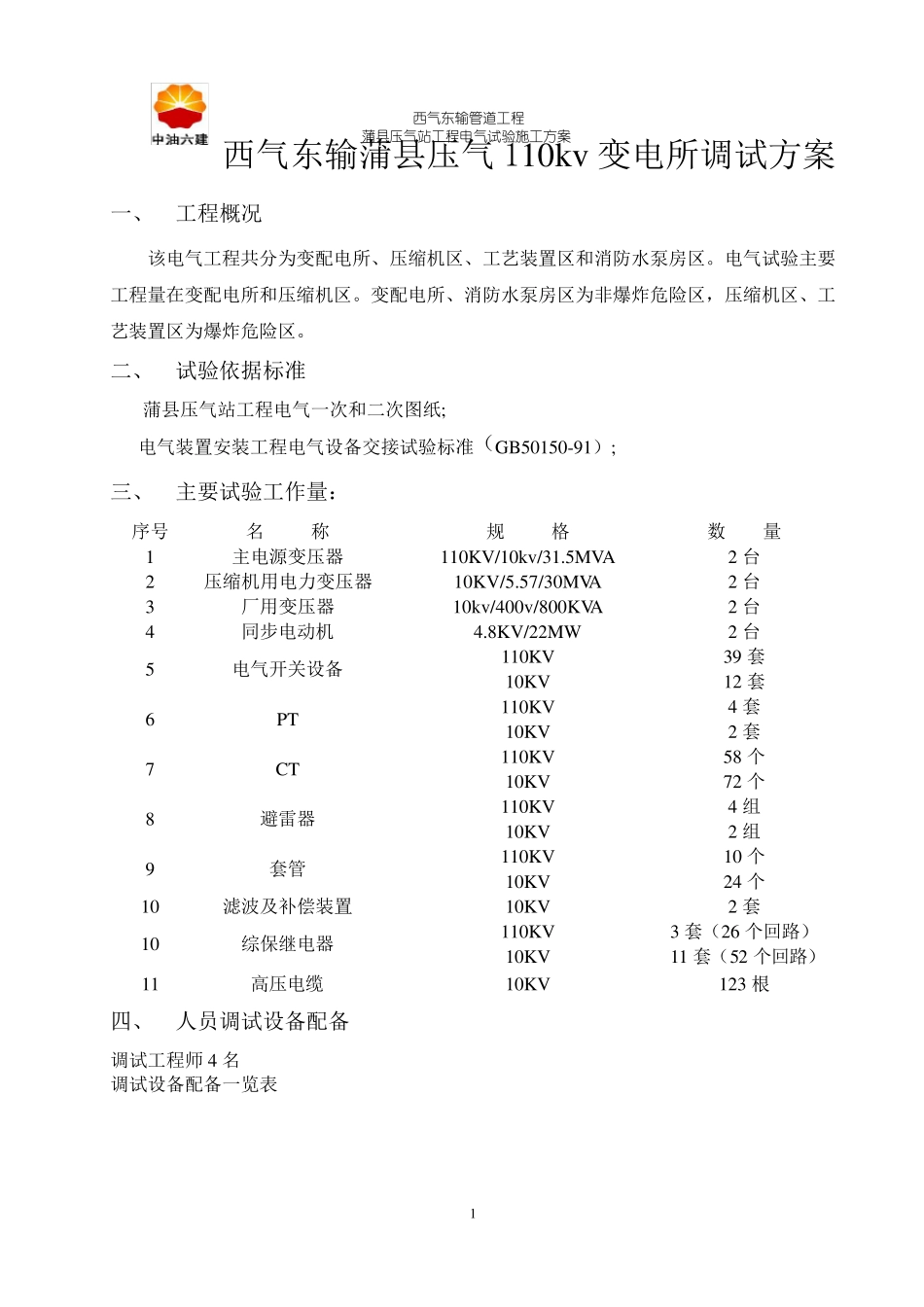

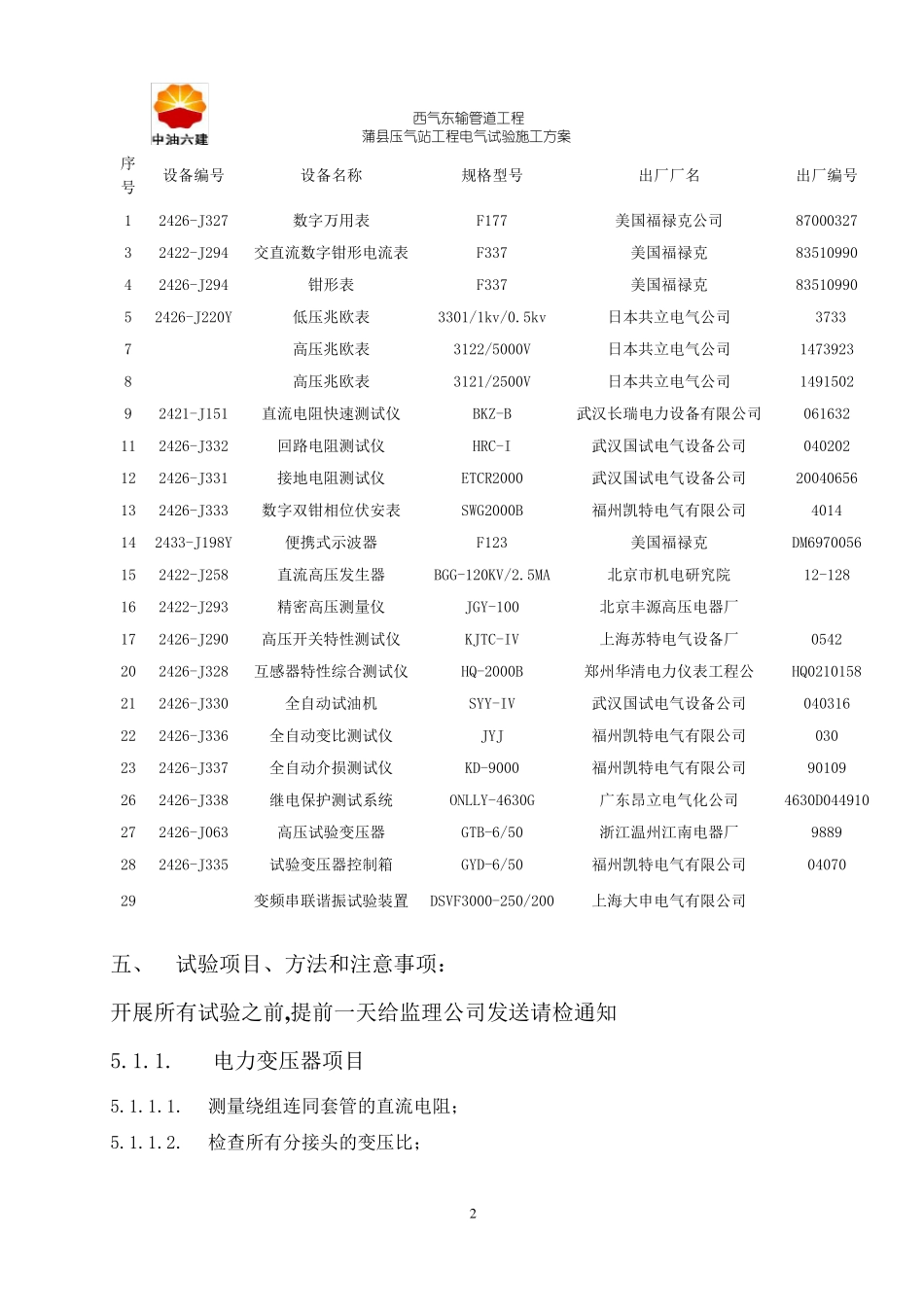

西气东输管道工程 蒲县压气站工程电气试验施工方案 1 西气东输蒲县压气110kv变电所调试方案 一、 工程概况 该电气工程共分为变配电所、压缩机区、工艺装置区和消防水泵房区。电气试验主要工程量在变配电所和压缩机区。变配电所、消防水泵房区为非爆炸危险区，压缩机区、工艺装置区为爆炸危险区。 二、 试验依据标准 蒲县压气站工程电气一次和二次图纸; 电气装置安装工程电气设备交接试验标准（GB50150-91）; 三、 主要试验工作量： 序号 名 称 规 格 数 量 1 主电源变压器 110KV/10kv/31.5MVA 2 台 2 压缩机用电力变压器 10KV/5.57/30MVA 2 台 3 厂用变压器 10kv/400v/800KVA 2 台 4 同步电动机 4.8KV/22MW 2 台 5 电气开关设备 110KV 39 套 10KV 12 套 6 PT 110KV 4 套 10KV 2 套 7 CT 110KV 58 个 10KV 72 个 8 避雷器 110KV 4 组 10KV 2 组 9 套管 110KV 10 个 10KV 24 个 10 滤波及补偿装置 10KV 2 套 10 综保继电器 110KV 3 套（26 个回路） 10KV 11 套（52 个回路） 11 高压电缆 10KV 123 根 四、 人员调试设备配备 调试工程师 4 名 调试设备配备一览表 西气东输管道工程 蒲县压气站工程电气试验施工方案 2 序号 设 备 编 号 设 备 名 称 规 格 型 号 出 厂 厂 名 出 厂 编 号 1 2426-J327 数 字 万 用 表 F177 美 国 福 禄 克 公 司 87000327 3 2422-J294 交 直 流 数 字 钳 形 电 流 表 F337 美 国 福 禄 克 83510990 4 2426-J294 钳 形 表 F337 美 国 福 禄 克 83510990 5 2426-J220Y 低 压 兆 欧 表 3301/1kv/0.5kv 日 本 共 立 电 气 公 司 3733 7 高 压 兆 欧 表 3122/5000V 日 本 共 立 电 气 公 司 1473923 8 高 压 兆 欧 表 3121/2500V 日 本 共 立 电 气 公 司 1491502 9 2421-J151 直 流 电 阻 快 速 测 试 仪 BKZ-B 武 汉 长 瑞 电 力 设 备 有 限 公 司 061632 11 2426-J332 回 路 电 阻 测 试 仪 HRC-I 武 汉 国 试 电 气 设 备 公 司 040202 12 2426-J331 接 地 电 阻 测 试 仪 ETCR2000 武 汉 国 试 电 气 设 备 公 司 20040656 13 2426-J333 数 字 双 钳 相 位 伏 安 表 SWG2000B 福 州 凯 特...
