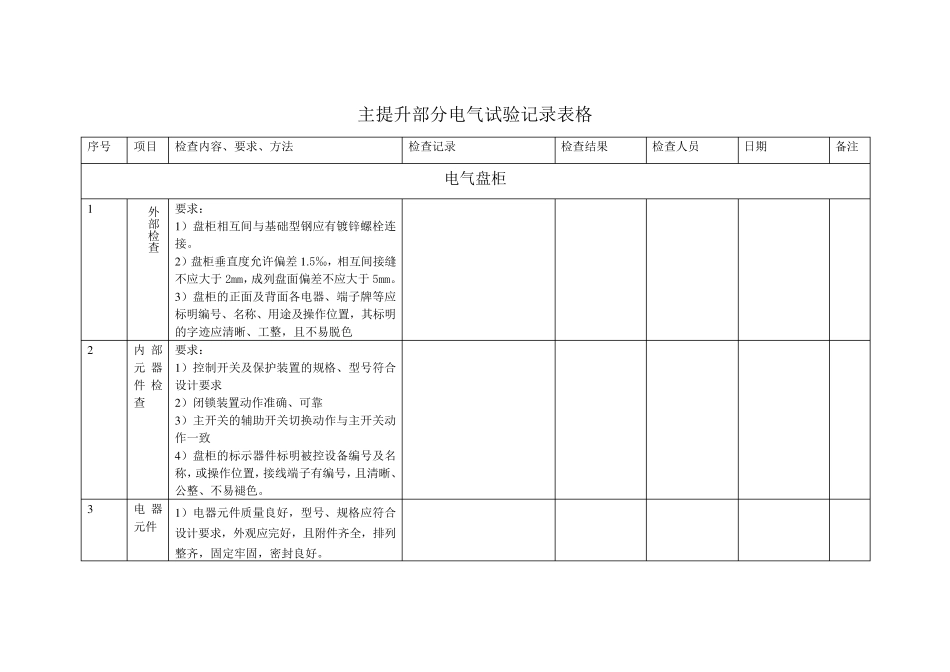

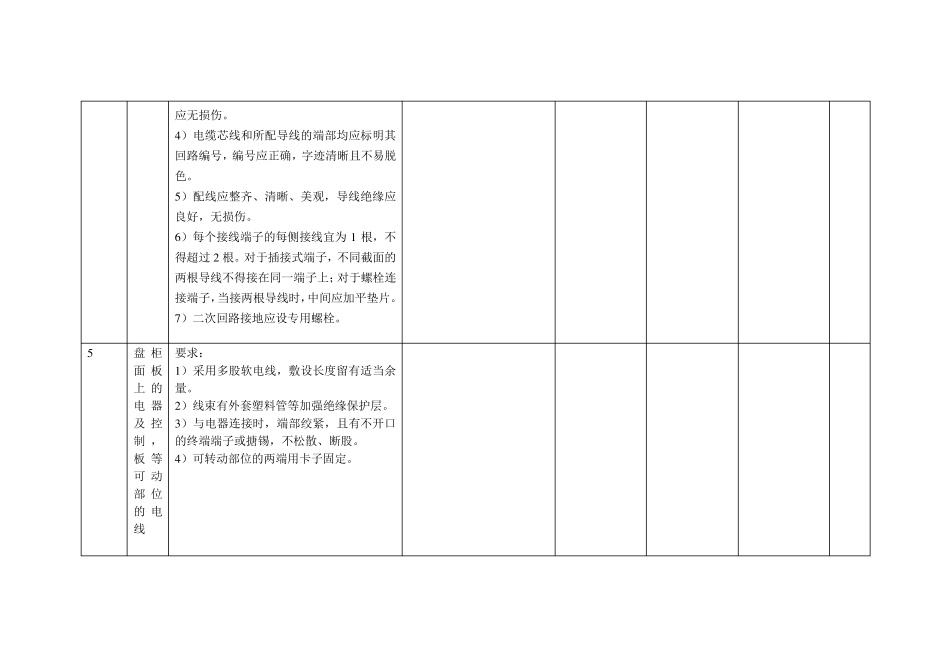

主提升部分电气试验记录表格 序号 项目 检查内容、要求、方法 检查记录 检查结果 检查人员 日期 备注 电气盘柜 1 外部检查 要求： 1 ）盘柜相互间与基础型钢应有镀锌螺栓连接。 2 ）盘柜垂直度允许偏差1 .5‰，相互间接缝不应大于 2mm，成列盘面偏差不应大于 5mm。 3 ）盘柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不易脱色 2 内部元 器件 检查 要求： 1 ）控制开关及保护装置的规格、型号符合设计要求 2 ）闭锁装置动作准确、可靠 3 ）主开关的辅助开关切换动作与主开关动作一致 4 ）盘柜的标示器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、公整、不易褪色。 3 电器元件 1 ）电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。 2 ）各电器应能单独拆装更换而不应影响其它电器及导线束的固定。 3 ）发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。 4 ）熔断器的熔体规格、自动开关的整定值应符合设计要求。 5 ）切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。 6 ）信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。 7 ）盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。 8 ）带有照明的封闭式盘、柜应保证照明完好。 4 盘 内配线 要求： 1 ）按图施工，接线正确。 2 ）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。 3 ）盘、柜内的导线不应有接头，导线芯线 应无损伤。 4 ）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。 5 ）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。 6 ）每个接线端子的每侧接线宜为 1 根，不得超过 2 根。对于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。 7 ）二次回路接地应设专用螺栓。 5 盘 柜面 板上 的电器及 控制 ，板 等可 动部位的电线 要求： 1 ）采用多股软电线，敷设长度留有适当余量。 2 ）线束有外套塑料管等加强绝缘保护层。 3 ）与电器连接时，端部绞紧，且有不开口的终端端...
