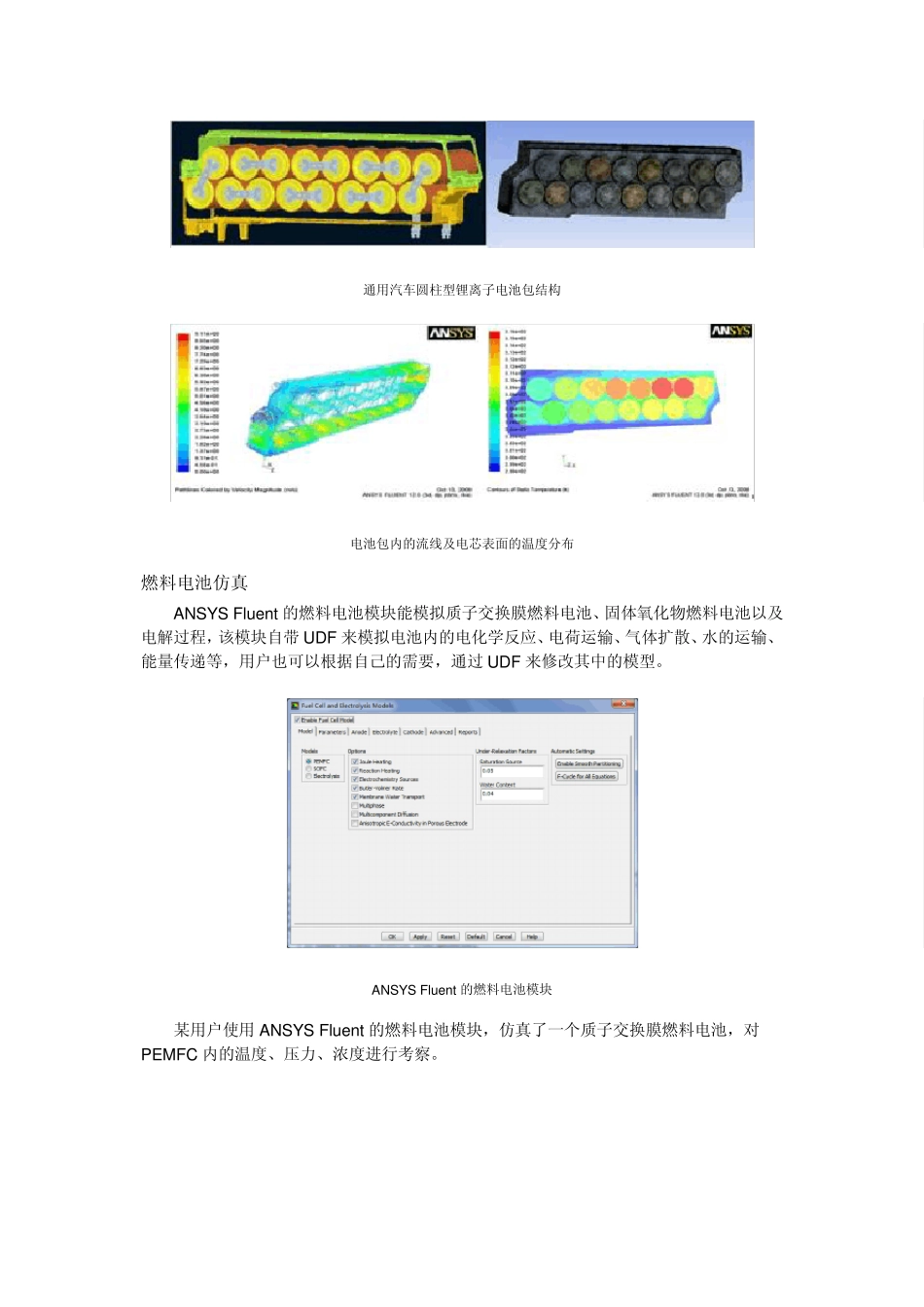

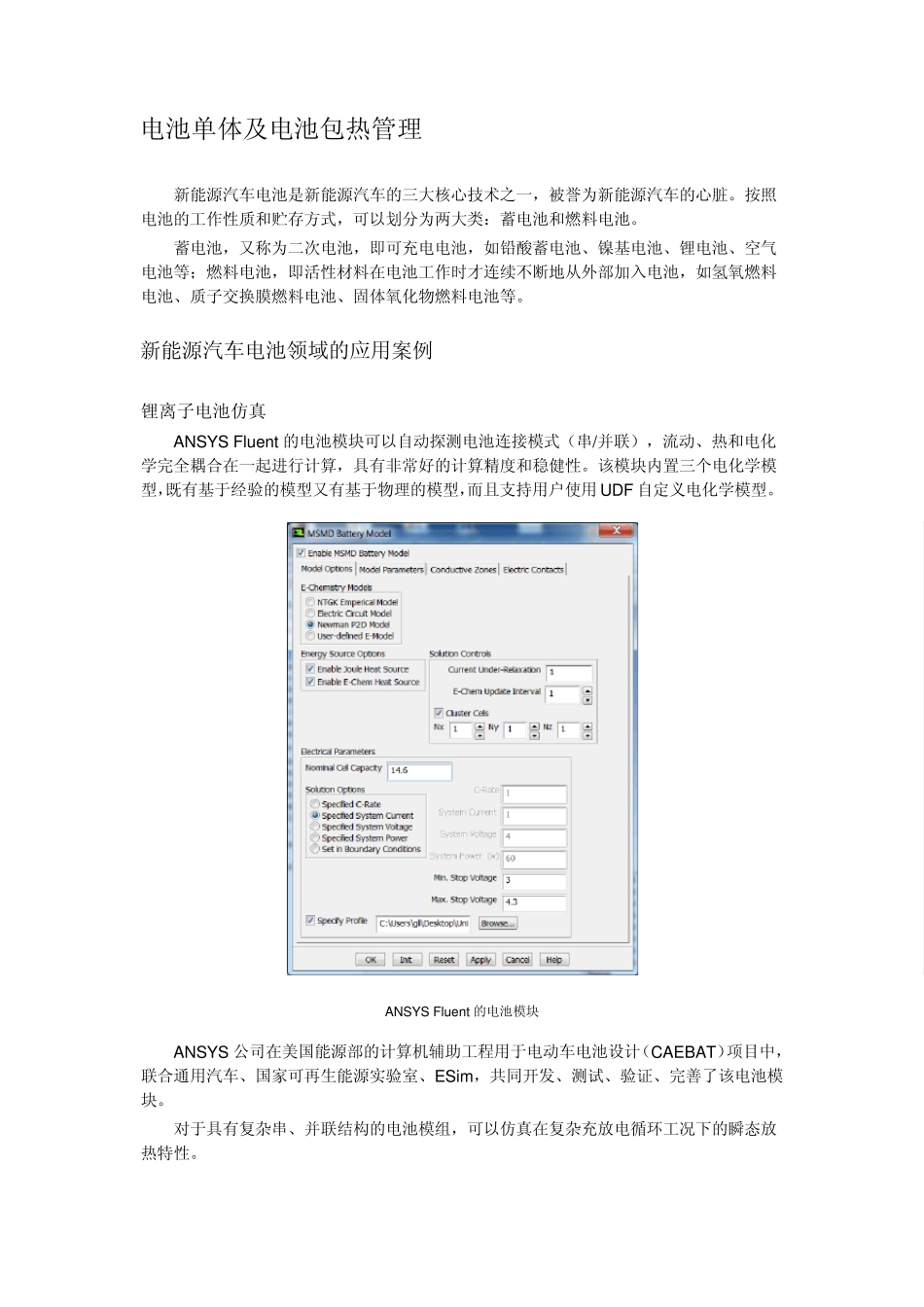

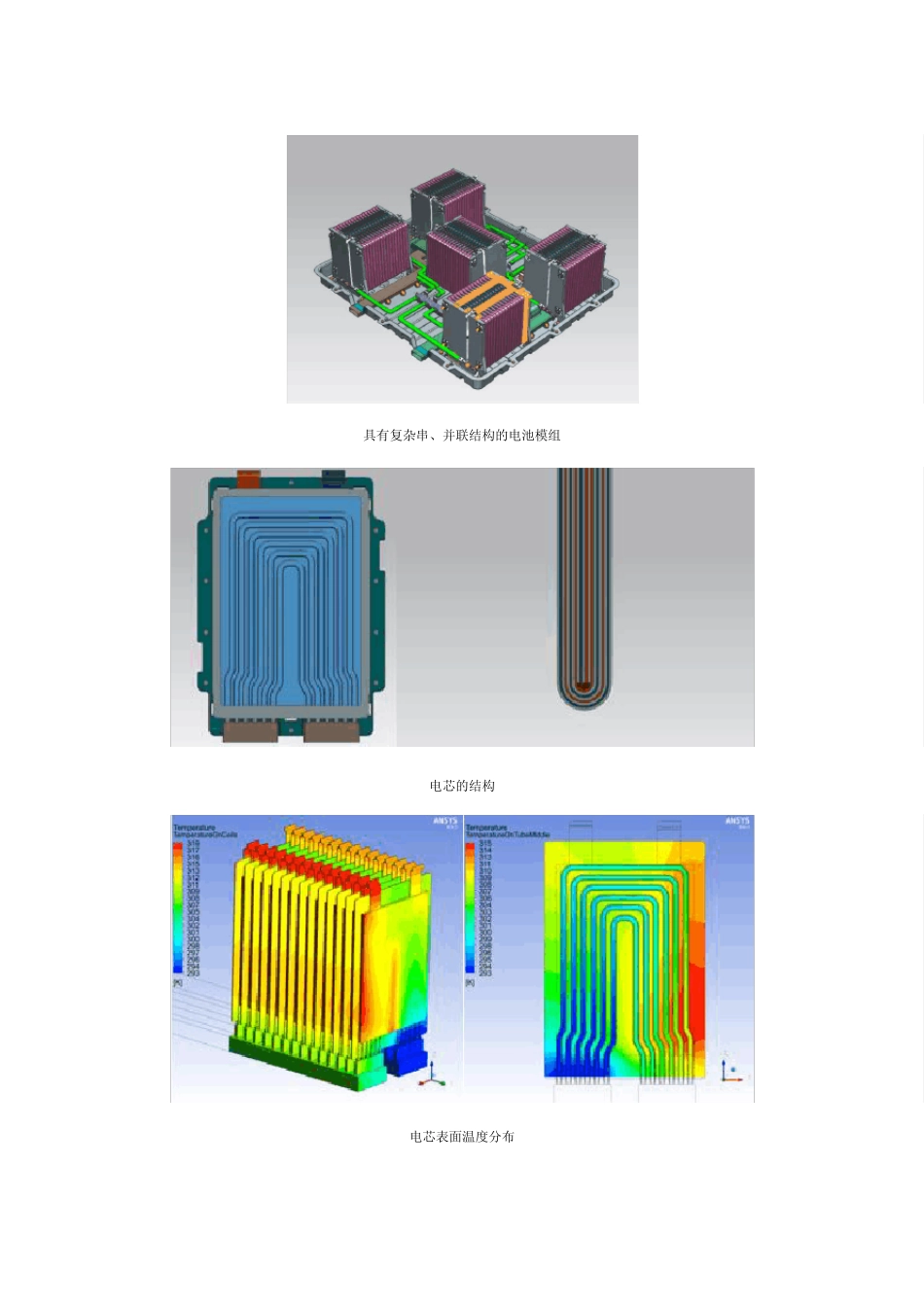

电池单体及电池包热管理 新能源汽车电池是新能源汽车的三大核心技术之一，被誉为新能源汽车的心脏。按照电池的工作性质和贮存方式，可以划分为两大类：蓄电池和燃料电池。 蓄电池，又称为二次电池，即可充电电池，如铅酸蓄电池、镍基电池、锂电池、空气电池等；燃料电池，即活性材料在电池工作时才连续不断地从外部加入电池，如氢氧燃料电池、质子交换膜燃料电池、固体氧化物燃料电池等。 新能源汽车电池领域的应用案例 锂离子电池仿真 ANSYS Flu ent 的电池模块可以自动探测电池连接模式（串/并联），流动、热和电化学完全耦合在一起进行计算，具有非常好的计算精度和稳健性。该模块内置三个电化学模型，既有基于经验的模型又有基于物理的模型，而且支持用户使用 UDF 自定义电化学模型。 ANSYS Flu ent 的电池模块 ANSYS 公司在美国能源部的计算机辅助工程用于电动车电池设计（CAEBAT）项目中，联合通用汽车、国家可再生能源实验室、ESim，共同开发、测试、验证、完善了该电池模块。 对于具有复杂串、并联结构的电池模组，可以仿真在复杂充放电循环工况下的瞬态放热特性。 具有复杂串、并联结构的电池模组 电芯的结构 电芯表面温度分布 通用汽车圆柱型锂离子电池包结构 电池包内的流线及电芯表面的温度分布 燃料电池仿真 ANSYS Flu ent 的燃料电池模块能模拟质子交换膜燃料电池、固体氧化物燃料电池以及电解过程，该模块自带 UDF 来模拟电池内的电化学反应、电荷运输、气体扩散、水的运输、能量传递等，用户也可以根据自己的需要，通过 UDF 来修改其中的模型。 ANSYS Flu ent 的燃料电池模块 某用户使用ANSYS Flu ent 的燃料电池模块，仿真了一个质子交换膜燃料电池，对PEMFC 内的温度、压力、浓度进行考察。 左：模型网格；右：氢气的质量分数分布 左：气体的速度分布；右：电池的温度分布 福特汽车和德尔福联合进行电池包热管理的分析 福特汽车和德尔福合作进行了电池包的热管理仿真，优化了电池包内的气流通道，提升了电池单体的温度均匀性。 左：电池包的正视图；右：截面速度云图 电池包内的气流组织及温度分布云图 电池包抗冲击及可靠性 电池包是各种电动车辆的主要能量载体和动力来源，也是电动车辆整车成本的主要组成部分，其寿命直接影响电动车辆的使用。作为电动汽车能量供给的关键设备，电池包的结构设计应尽可能高效和轻便，并在保证存放空间合理布局的基础上，满足多变运行环境和行...
