电流与导线规格

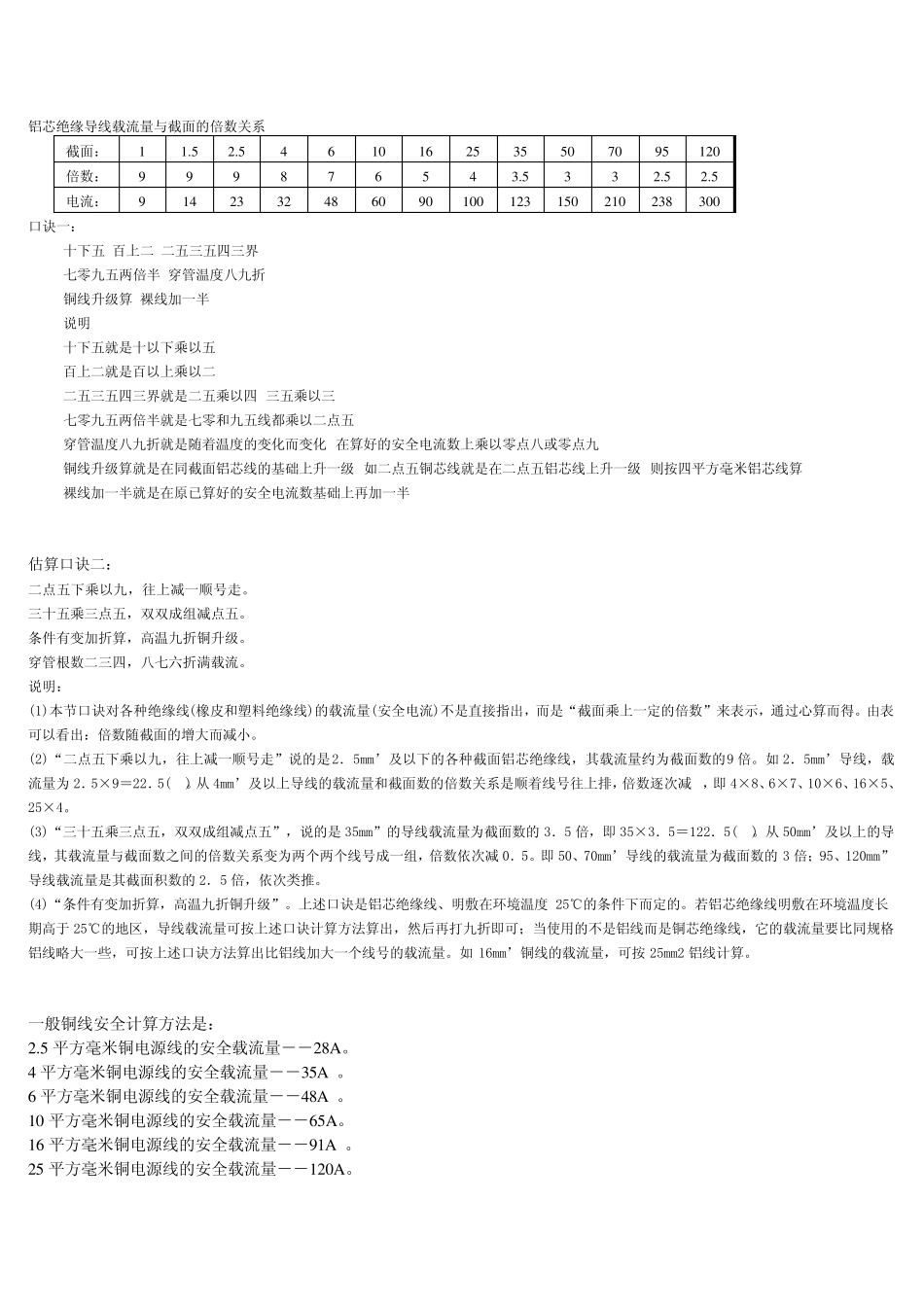

电流与导线规格_第1页
1/7
电流与导线规格_第2页
2/7
电流与导线规格_第3页
3/7
铝 芯 绝 缘 导 线 载 流 量 与 截 面 的 倍 数 关 系 截 面 : 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 倍 数 : 9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 电 流 : 9 14 23 32 48 60 90 100 123 150 210 238 300 口 诀 一 : 十 下 五 ;百 上 二 ;二 五 三 五 四 三 界 ; 七 零 九 五 两 倍 半 ;穿 管 温 度 八 九 折 ; 铜 线 升 级 算 ;裸 线 加 一 半 说 明 : 十 下 五 就 是 十 以 下 乘 以 五 ; 百 上 二 就 是 百 以 上 乘 以 二 ; 二 五 三 五 四 三 界 就 是 二 五 乘 以 四 ,三 五 乘 以 三 ; 七 零 九 五 两 倍 半 就 是 七 零 和 九 五 线 都 乘 以 二 点 五 ; 穿 管 温 度 八 九 折 就 是 随 着 温 度 的 变 化 而 变 化 ,在 算 好 的 安 全 电 流 数 上 乘 以 零 点 八 或 零 点 九 ; 铜 线 升 级 算 就 是 在 同 截 面 铝 芯 线 的 基 础 上 升 一 级 ,如 二 点 五 铜 芯 线 就 是 在 二 点 五 铝 芯 线 上 升 一 级 ,则 按 四 平 方 毫 米 铝 芯 线 算 . 裸 线 加 一 半 就 是 在 原 已 算 好 的 安 全 电 流 数 基 础 上 再 加 一 半 估 算 口 诀 二 : 二 点 五 下 乘 以 九 , 往 上 减 一 顺 号 走 。 三 十 五 乘 三 点 五 , 双 双 成 组 减 点 五 。 条 件 有 变 加 折 算 , 高 温 九 折 铜 升 级 。 穿 管 根 数 二 三 四 , 八 七 六 折 满 载 流 。 说 明 : (1)本 节 口 诀 对 各 种 绝 缘 线 (橡 皮 和 塑 料 绝 缘 线 )的 载 流 量 (安 全 电 流 )不 是 直 接 指 出 , 而 是 “ 截 面 乘 上 一 定 的 倍 数 ” 来 表 示 , 通 过 心 算 而 得 。 由 表可 以 看 出 : 倍 数 随 截 面 的 增 大 而 减 小 。 (2)“ 二 点 五 下 乘 以 九 , 往 上 减 一 顺 号 走 ” 说 的 是 2.5mm’及以 下 的 各 种 截 面 铝 芯 绝 缘 线 , 其载 流 量 约为截 面 数 的 9 倍 。 如 2.5mm’导 线 , 载流 量...
