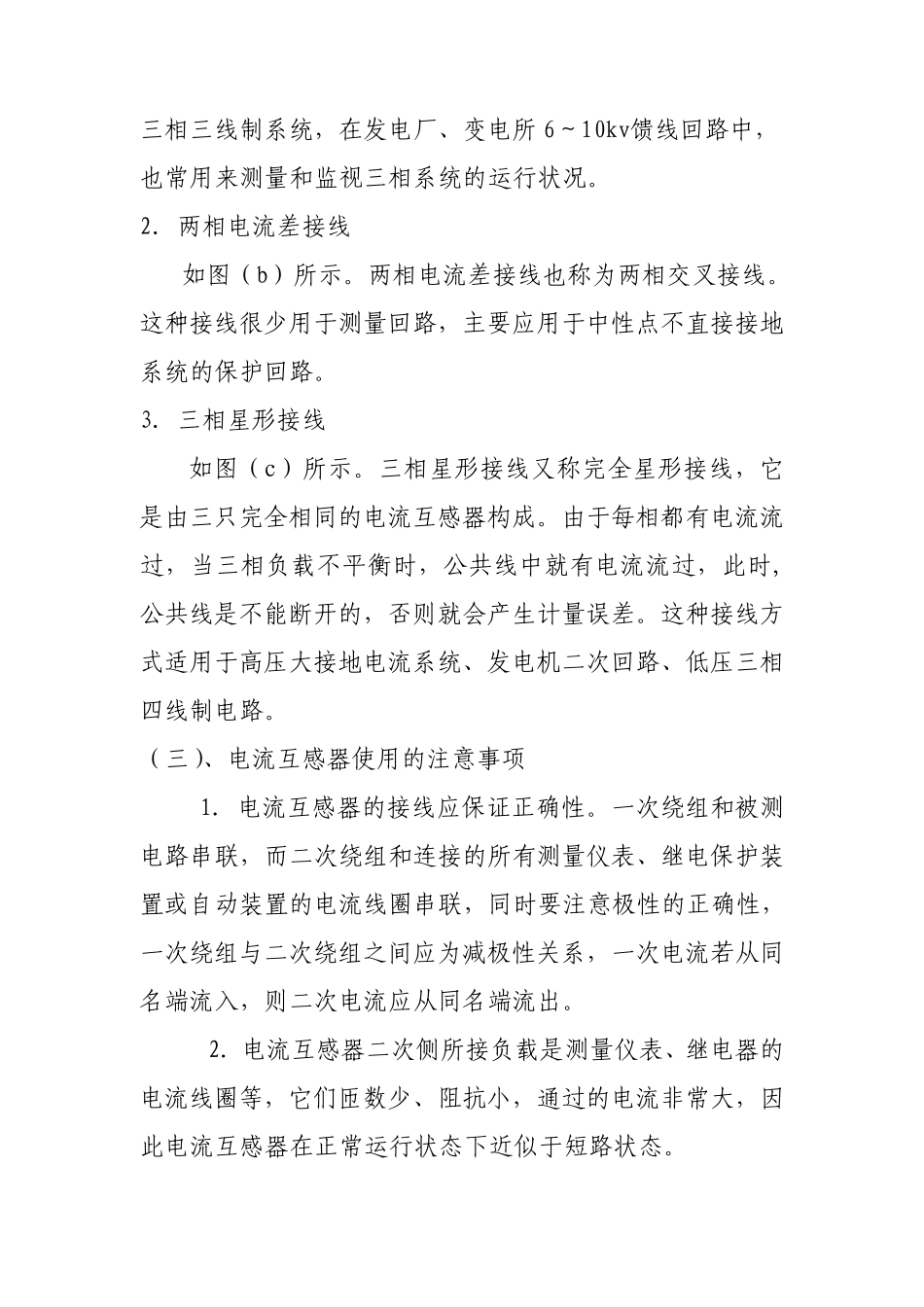

电流互感器及电压互感器 一、电流互感器 （一）CT 的简介 1、由于电力设备上通过的电流大多数为数值很高的大电流，为了便于测量，采用电流互感器进行变换，其二次侧额定电流值为 5A（或 1A）。 2、作用：（一次）大电流变换为（二次）小电流（额定值为 5A 或 1A）；隔离作用。 3、电流互感器的极性 电流互感器极性的一般采用减极性原则标注，即：一、二次绕组中的电流在铁心中产生的磁通方向相反。如图所示，则 L1 与 K1 为一对同极性端子。 电流互感器在电路中的符号如上图所示，用“TA”来表示,一次绕组一般用一根直线表示，一次绕组和二次绕组分别标记 “*”或者“●”的两个端子为同名端或同极性端。 4 、 工作特点和要求： 1）、一次绕组与高压回路串联，I1 只取决于所在高压回路电流，而与二次负荷大小无关。 2）、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。 3）、CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。 4）、变换的准确性 （二）、电流互感器的接线方式 电流互感器在电力系统中根据所要测量的电流的不同，就有了不同的接线方式，最常见的有以下几 种，如图所示。 （a）两相星形接线 （b）两相电流差接线 （c）三相星形接 1．两相星形接线： 如图（a）所示。两相星形接线又称不完全星形接线，这种接线只用两组电流互感器，一般测量两相的电流，但通过公共导线，也可测第三相的电流。主要适用于小接地电流的 三相三线制系统，在发电厂、变电所 6～10kv馈线回路中，也常用来测量和监视三相系统的运行状况。 2．两相电流差接线 如图（b）所示。两相电流差接线也称为两相交叉接线。这种接线很少用于测量回路，主要应用于中性点不直接接地系统的保护回路。 3．三相星形接线 如图（c）所示。三相星形接线又称完全星形接线，它是由三只完全相同的电流互感器构成。由于每相都有电流流过，当三相负载不平衡时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生计量误差。这种接线方式适用于高压大接地电流系统、发电机二次回路、低压三相四线制电路。 （三）、电流互感器使用的注意事项 1．电流互感器的接线应保证正确性。一次绕组和被测电路串联，而二次绕组和连接的所有测量仪表、继电保护装置或自动装置的电流线圈串联，同时要注意极性的正确性，一次绕组与二次绕组之间应为减极性关系，一次电流若从同名端...
