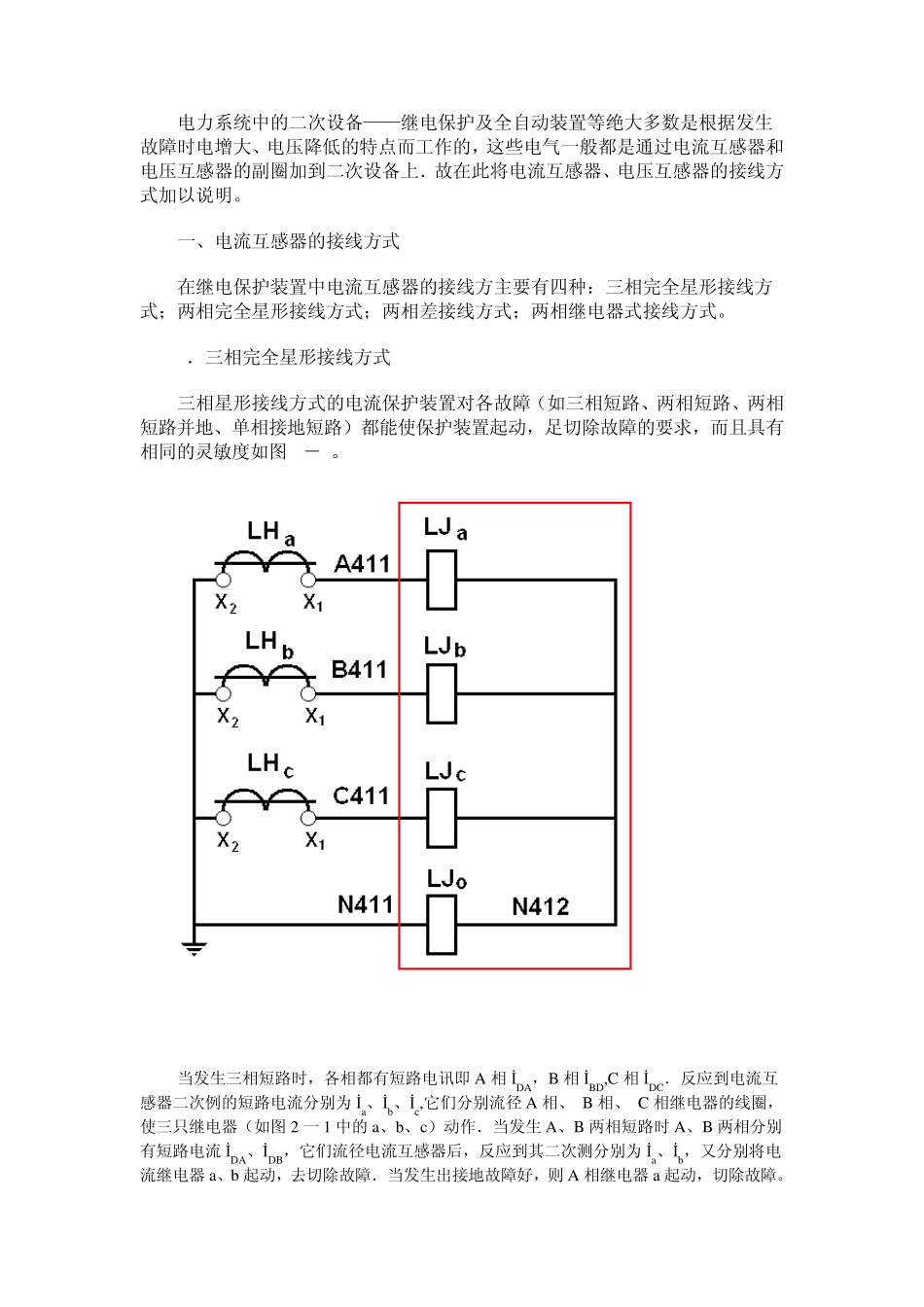

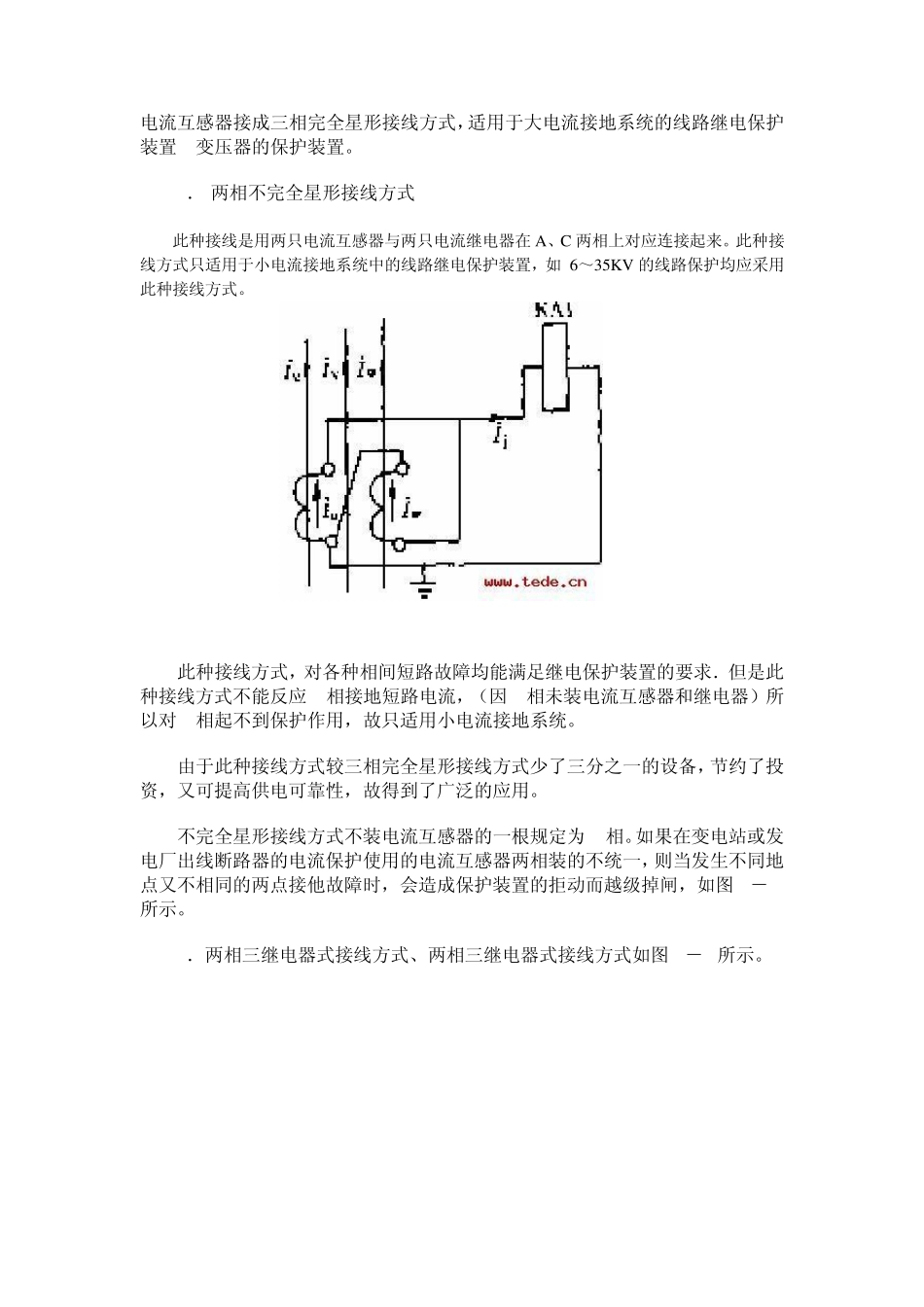

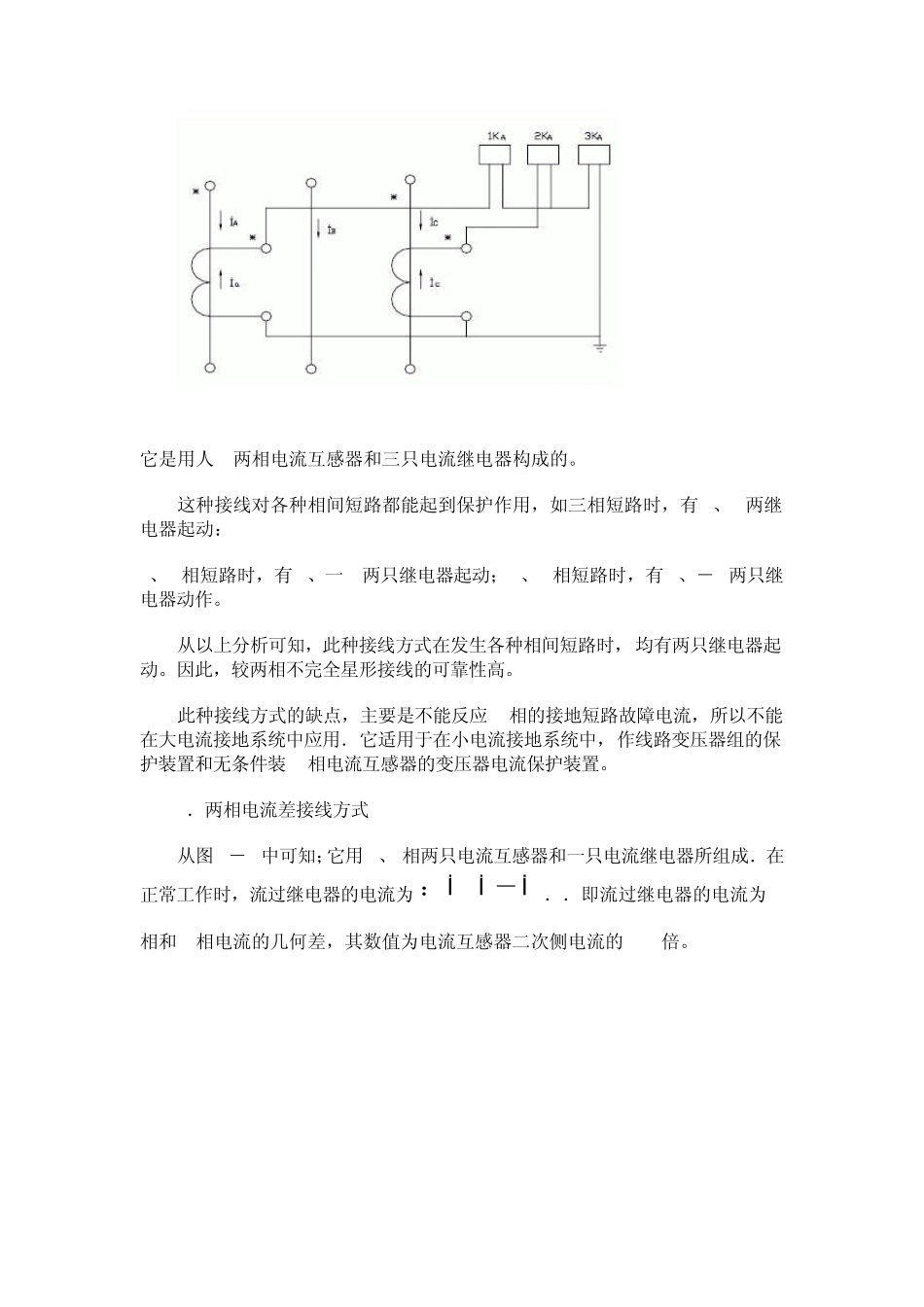

电力系统中的二次设备——继电保护及全自动装置等绝大多数是根据发生故障时电增大、电压降低的特点而工作的，这些电气一般都是通过电流互感器和电压互感器的副圈加到二次设备上．故在此将电流互感器、电压互感器的接线方式加以说明。 一、电流互感器的接线方式 在继电保护装置中电流互感器的接线方主要有四种：三相完全星形接线方式；两相完全星形接线方式；两相差接线方式；两相继电器式接线方式。 1．三相完全星形接线方式 三相星形接线方式的电流保护装置对各故障（如三相短路、两相短路、两相短路并地、单相接地短路）都能使保护装置起动，足切除故障的要求，而且具有相同的灵敏度如图 2－l。 当发生三相短路时，各相都有短路电讯即 A 相 İDA，B 相 İBD,C 相 İDC．反应到电流互感器二次例的短路电流分别为 İa、İb、İc,它们分别流径 A 相、 B 相、 C 相继电器的线圈，使三只继电器（如图 2 一 1 中的a、b、c）动作．当发生 A、B 两相短路时 A、B 两相分别有短路电流 İDA、İDB，它们流径电流互感器后，反应到其二次测分别为 İa、İb，又分别将电流继电器 a、b 起动，去切除故障．当发生出接地故障好，则 A 相继电器 a 起动，切除故障。 电流互感器接成三相完全星形接线方式，适用于大电流接地系统的线路继电保护装置5变压器的保护装置。 1． 两相不完全星形接线方式 此种接线是用两只电流互感器与两只电流继电器在A、C 两相上对应连接起来。此种接线方式只适用于小电流接地系统中的线路继电保护装置，如 6～35KV 的线路保护均应采用此种接线方式。 此种接线方式，对各种相间短路故障均能满足继电保护装置的要求．但是此种接线方式不能反应 B相接地短路电流，（因 B相未装电流互感器和继电器）所以对 B相起不到保护作用，故只适用小电流接地系统。 由于此种接线方式较三相完全星形接线方式少了三分之一的设备，节约了投资，又可提高供电可靠性，故得到了广泛的应用。 不完全星形接线方式不装电流互感器的一根规定为 B相。如果在变电站或发电厂出线断路器的电流保护使用的电流互感器两相装的不统一，则当发生不同地点又不相同的两点接他故障时，会造成保护装置的拒动而越级掉闸，如图 2－3所示。 3．两相三继电器式接线方式、两相三继电器式接线方式如图 2－4所示。 它是用人c两相电流互感器和三只电流继电器构成的。 这种接线对各种相间短路都能起到保护作用，如三相短路时，有a...
