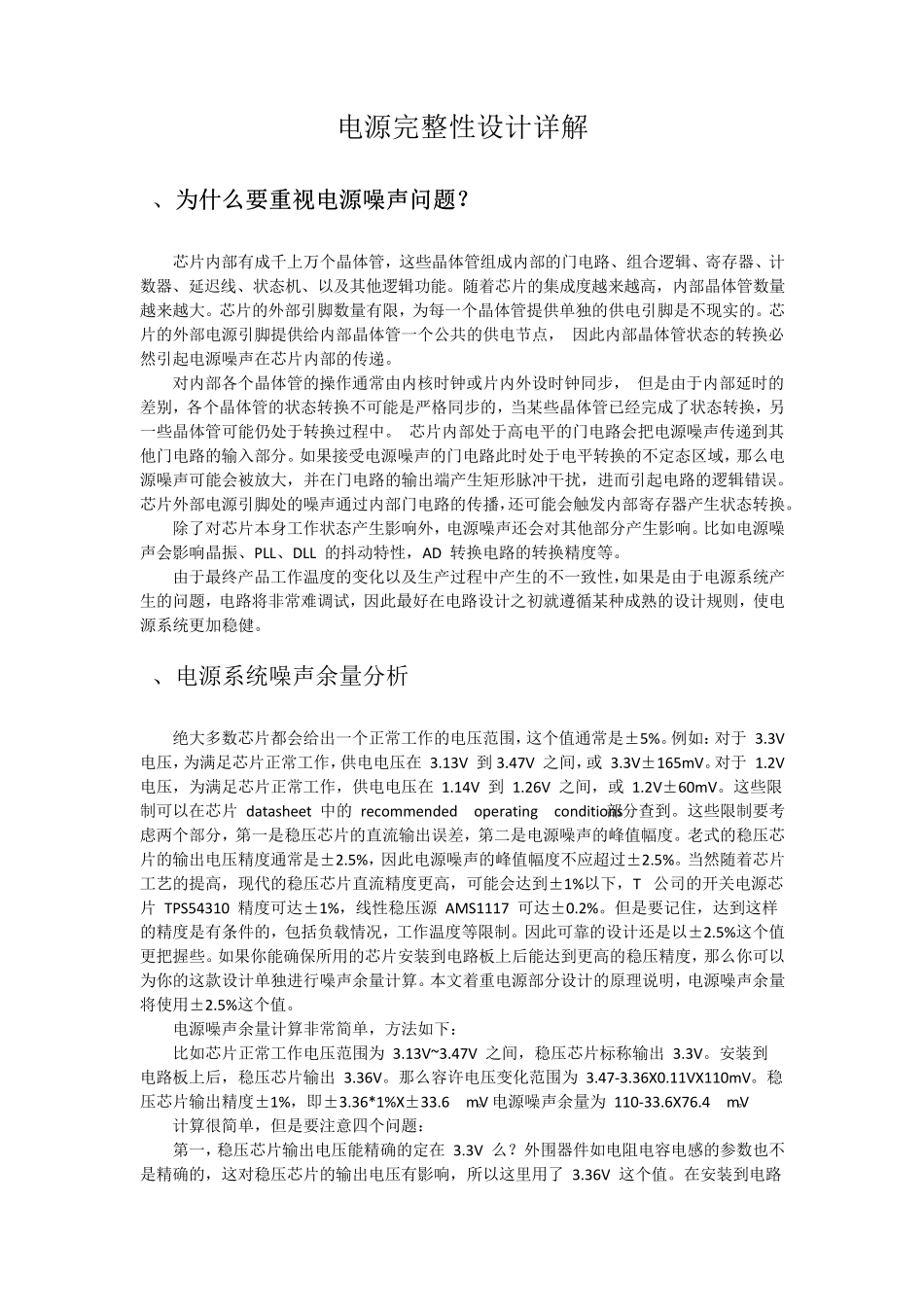

电源完整性设计详电源完整性设计详解解 电源完整性设计详解 1、为什么要重视电源噪声问题为什么要重视电源噪声问题?? 芯片内部有成千上万个晶体管,这些晶体管组成内部的门电路、组合逻辑、寄存器、计 数器、延迟线、状态机、以及其他逻辑功能。随着芯片的集成度越来越高,内部晶体管数量 越来越大。芯片的外部引脚数量有限,为每一个晶体管提供单独的供电引脚是不现实的。芯 片的外部电源引脚提供给内部晶体管一个公共的供电节点, 因此内部晶体管状态的转换必然引起电源噪声在芯片内部的传递。 对内部各个晶体管的操作通常由内核时钟或片内外设时钟同步, 但是由于内部延时的差别,各个晶体管的状态转换不可能是严格同步的,当某些晶体管已经完成了状态转换,另一些晶体管可能仍处于转换过程中。 芯片内部处于高电平的门电路会把电源噪声传递到其他门电路的输入部分。如果接受电源噪声的门电路此时处于电平转换的不定态区域,那么电源噪声可能会被放大,并在门电路的输出端产生矩形脉冲干扰,进而引起电路的逻辑错误。芯片外部电源引脚处的噪声通过内部门电路的传播,还可能会触发内部寄存器产生状态转换。 除了对芯片本身工作状态产生影响外,电源噪声还会对其他部分产生影响。比如电源噪 声会影响晶振、PLL、DLL 的抖动特性,AD 转换电路的转换精度等。 由于最终产品工作温度的变化以及生产过程中产生的不一致性,如果是由于电源系统产生的问题,电路将非常难调试,因此最好在电路设计之初就遵循某种成熟的设计规则,使电源系统更加稳健。 2、电源系统噪声余量分析 绝大多数芯片都会给出一个正常工作的电压范围,这个值通常是±5%。例如:对于 3.3V 电压,为满足芯片正常工作,供电电压在 3.13V 到3.47V 之间,或 3.3V±165mV。对于 1.2V 电压,为满足芯片正常工作,供电电压在 1.14V 到 1.26V 之间,或 1.2V±60mV。这些限制可以在芯片 datasheet 中的 recommended operating conditions 部分查到。这些限制要考 虑两个部分,第一是稳压芯片的直流输出误差,第二是电源噪声的峰值幅度。老式的稳压芯 片的输出电压精度通常是±2.5%,因此电源噪声的峰值幅度不应超过±2.5%。当然随着芯片工艺的提高,现代的稳压芯片直流精度更高,可能会达到±1%以下,TI 公司的开关电源芯 片 TPS54310 精度可达±1%,线性稳压源 AMS1117 可达±0.2%。但是要记住,达到这样的精度是有条件的,包括负载情况,工作...
