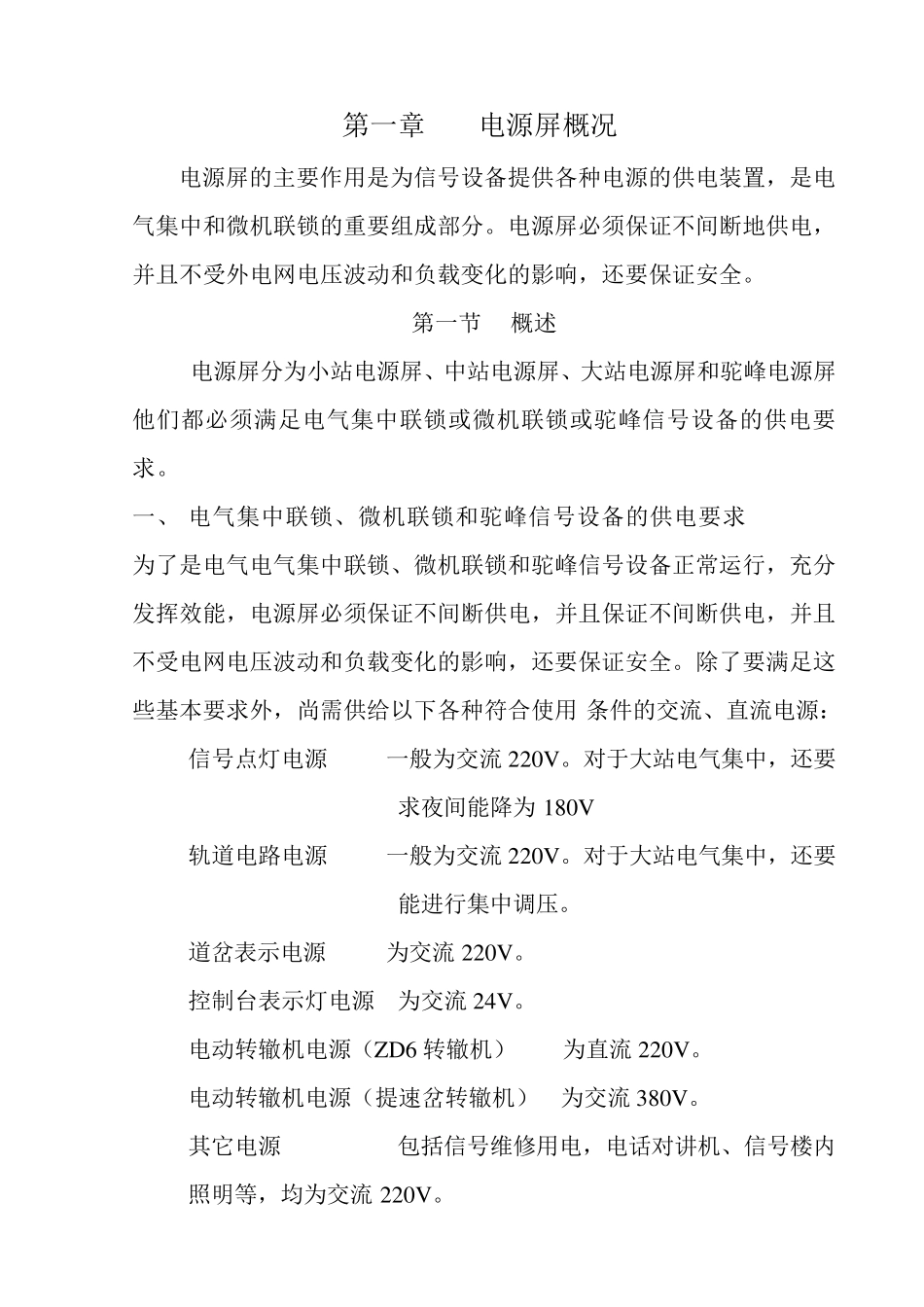

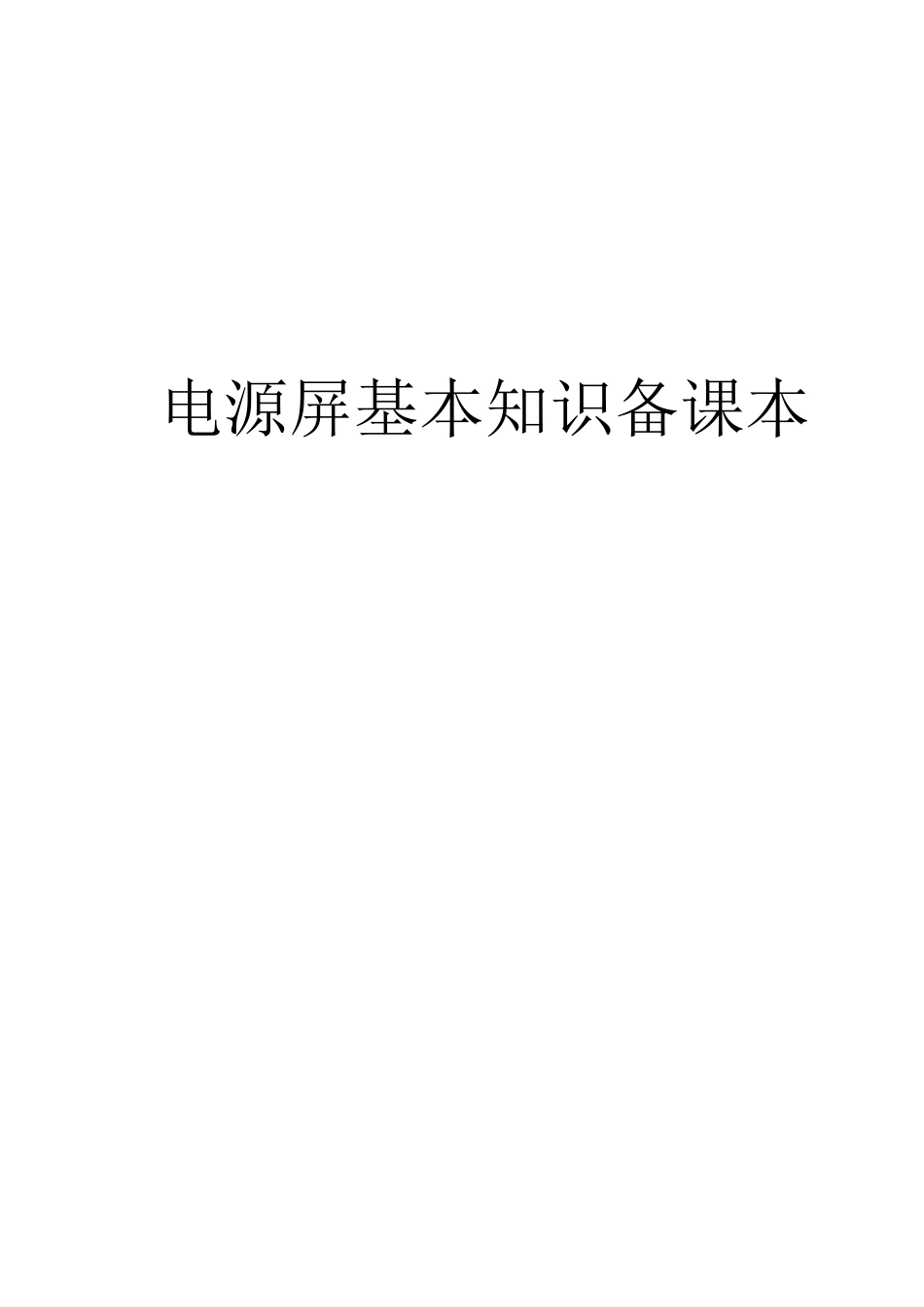

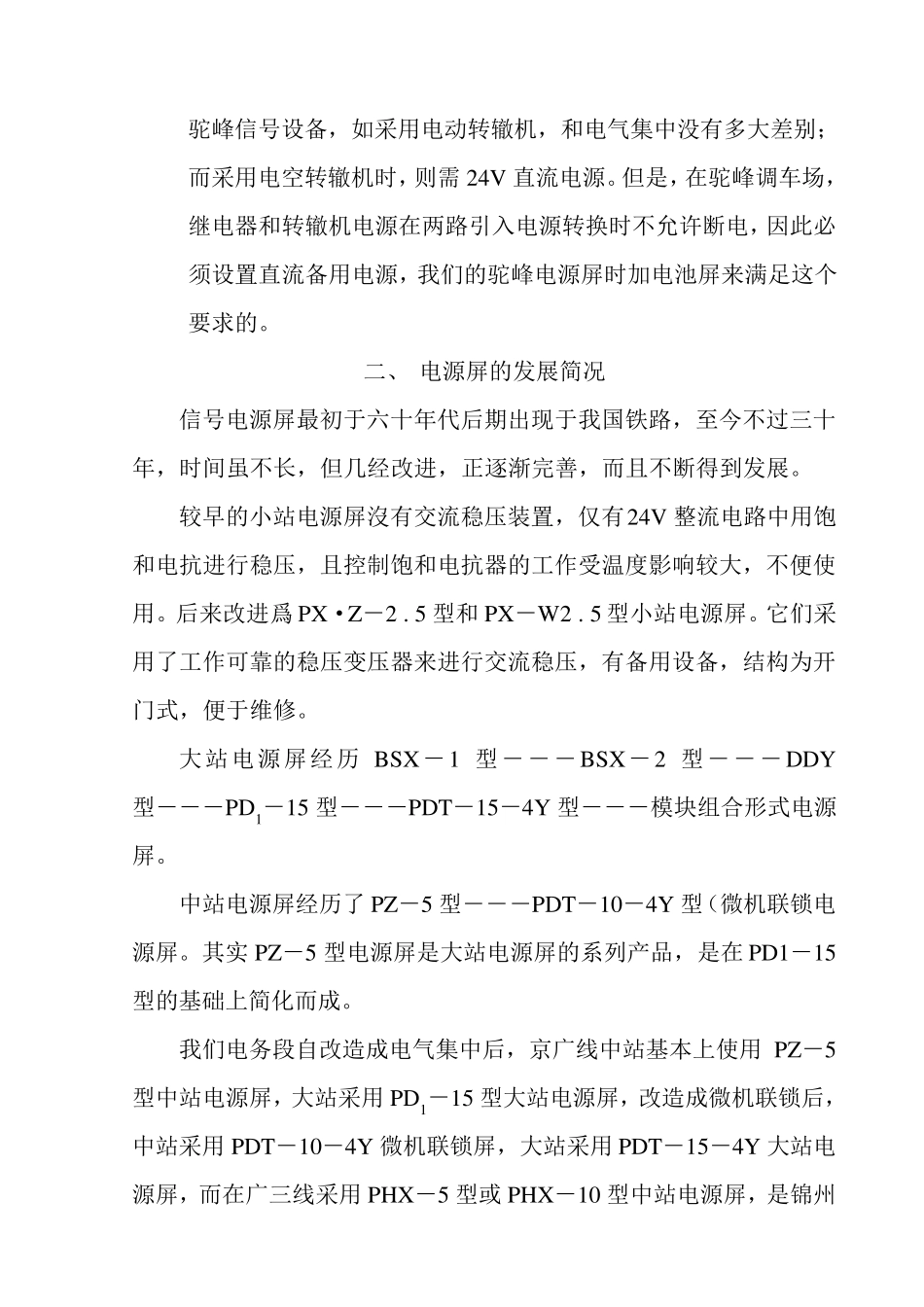

电源屏基本知识备课本 第一章 电源屏概况 电源屏的主要作用是为信号设备提供各种电源的供电装置，是电气集中和微机联锁的重要组成部分。电源屏必须保证不间断地供电，并且不受外电网电压波动和负载变化的影响，还要保证安全。 第一节 概述 电源屏分为小站电源屏、中站电源屏、大站电源屏和驼峰电源屏他们都必须满足电气集中联锁或微机联锁或驼峰信号设备的供电要求。 一、 电气集中联锁、微机联锁和驼峰信号设备的供电要求 为了是电气电气集中联锁、微机联锁和驼峰信号设备正常运行，充分发挥效能，电源屏必须保证不间断供电，并且保证不间断供电，并且不受电网电压波动和负载变化的影响，还要保证安全。除了要满足这些基本要求外，尚需供给以下各种符合使用 条件的交流、直流电源： 信号点灯电源 一般为交流 220V。对于大站电气集中，还要求夜间能降为180V 轨道电路电源 一般为交流 220V。对于大站电气集中，还要能进行集中调压。 道岔表示电源 为交流 220V。 控制台表示灯电源 为交流 24V。 电动转辙机电源（ZD6 转辙机） 为直流 220V。 电动转辙机电源（提速岔转辙机） 为交流 380V。 其它电源 包括信号维修用电，电话对讲机、信号楼内 照明等，均为交流 220V。 驼 峰 信 号 设 备 ， 如 采 用 电 动 转 辙 机 ， 和 电 气 集 中 没 有 多 大 差 别 ； 而 采 用 电 空 转 辙 机 时 ， 则 需 24V 直 流 电 源 。 但 是 ， 在 驼 峰 调 车 场 ， 继 电 器 和 转 辙 机 电 源 在 两 路 引 入 电 源 转 换 时 不 允 许 断 电 ， 因 此 必 须 设 置 直 流 备 用 电 源 ， 我 们 的 驼 峰 电 源 屏 时 加 电 池 屏 来 满 足 这 个 要 求 的 。 二 、 电 源 屏 的 发 展 简 况 信 号 电 源 屏 最 初 于 六 十 年 代 后 期 出 现 于 我 国 铁 路 ， 至 今 不 过 三 十年 ， 时 间 虽 不 长 ， 但 几 经 改 进 ， 正 逐 渐 完 善 ， 而 且 不 断 得 到 发 展 。 较 早 的 小 站 电 源 屏 沒 有 交 流 稳 压 装 置 ， 仅 有 24V 整 流 电 路 中 用 饱和 电 抗 进 行 稳 压 ， 且 控 制 饱 和 电 抗 器 的 工 作 受 温 度影响较 大 ， 不 便使用 。 后 来 改 进 ...
