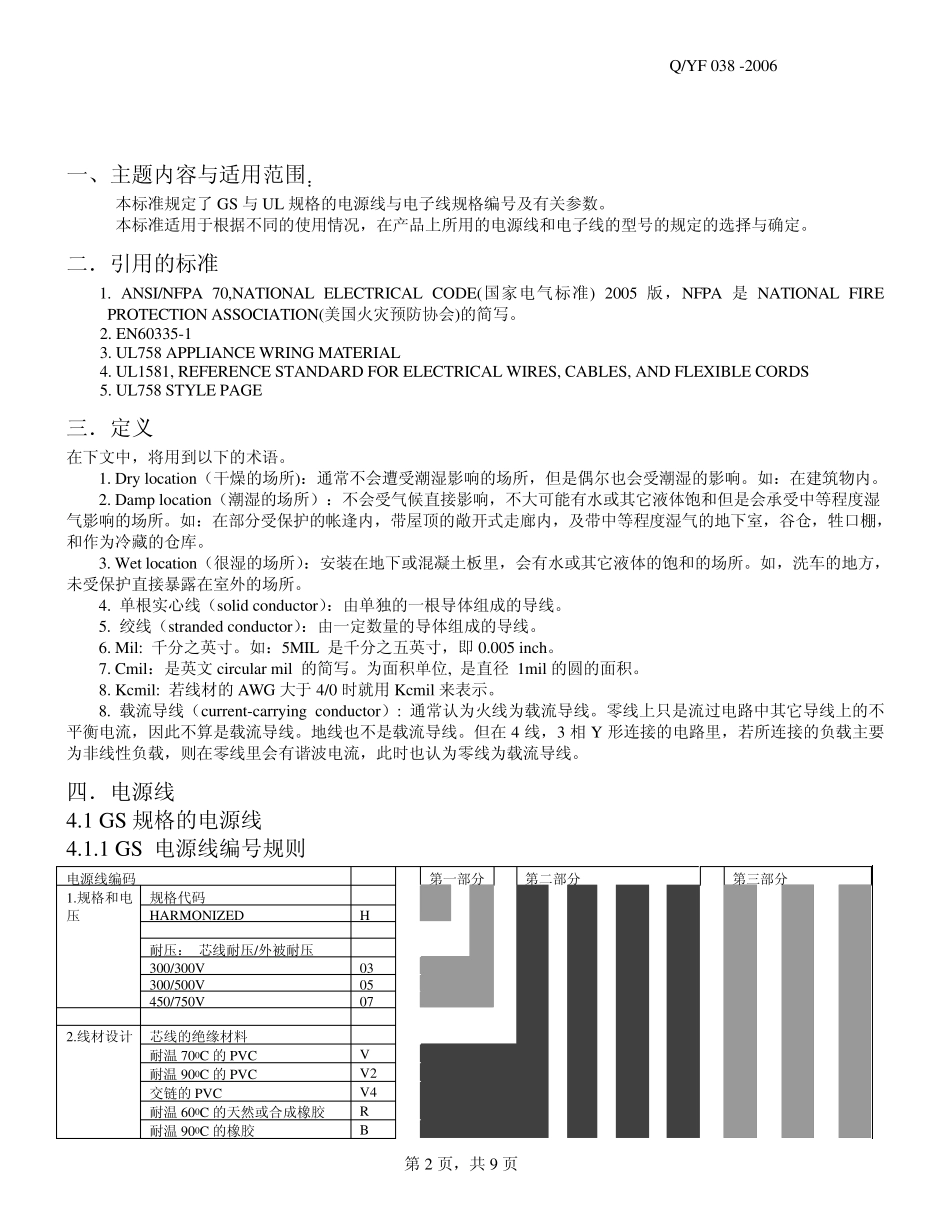

文件编号：ICS-038 广东东菱凯琴集团产品研发中心标准 Q/YF 038-2006 代替Q/YF 038-2005 常用电源线和 电子 线选 用指 引 2005-12-26发布 2006-01-01实施 产品研发中心 发 布 Y F Q/YF 038 -2006 第1 页，共9 页 前 言 为方便研发工程师对电源线和电子线的参数的理解和选用，特制定研发中心内部标准《电源线和电子线选用指引》。本标准是我公司产品研发中心设计技术标准体系系列标准之一。本标准取代2005 年7 月1 日实施的《常用电子线规格》，标准号为Q/YF 038-2005。 本标准中引用资料： —— 常用的UL电源线型号描述, 摘自 ANSI/NFPA 70 ARTICLE 400 的表400.4。 —— UL AWG 线号与横截面积的对应表 选自 UL1581 的表 20.1。 —— GS 电源线的横截面积与载流量的对应表 选自 EN60335-1。 —— 常用电子线的编号及有关参数 选自 UL758 sty le page —— UL 电子线的允许电流 选自 ANSI/NFPA 70 的ARTICLE 310 本标准由产品研发中心翻译科整理编写。 本标准起草人：周艳丽 2005-12-17 本标准校核人：尹显开 2005-12-19 本标准批准人：李福惠 2005-12-21 Q/YF 038 -2006 第2 页，共9 页 一、主题内容与适用范围： 本标准规定了 GS 与 UL 规格的电源线与电子线规格编号及有关参数。 本标准适用于根据不同的使用情况，在产品上所用的电源线和电子线的型号的规定的选择与确定。 二．引用的标准 1. ANSI/NFPA 70,NATIONAL ELECTRICAL CODE(国家电气标准) 2005 版，NFPA 是 NATIONAL FIRE PROTECTION ASSOCIATION(美国火灾预防协会)的简写。 2. EN60335-1 3. UL758 APPLIANCE WRING MATERIAL 4. UL1581, REFERENCE STANDARD FOR ELECTRICAL WIRES, CABLES, AND FLEXIBLE CORDS 5. UL758 STYLE PAGE 三．定义 在下文中，将用到以下的术语。 1. Dry location（干燥的场所)：通常不会遭受潮湿影响的场所，但是偶尔也会受潮湿的影响。如：在建筑物内。 2. Damp location（潮湿的场所）：不会受气候直接影响，不大可能有水或其它液体饱和但是会承受中等程度湿气影响的场所。如：在部分受保护的帐逢内，带屋顶的敞开式走廊内，及带中等程度湿气的地下室，谷仓，牲口棚，和作为冷藏的仓库。 3. Wet location（很湿的场所）：安装在地下或混凝土板里，会有水或其它液体的饱和的场所。如，洗车的地方，未受保护直接暴露...
