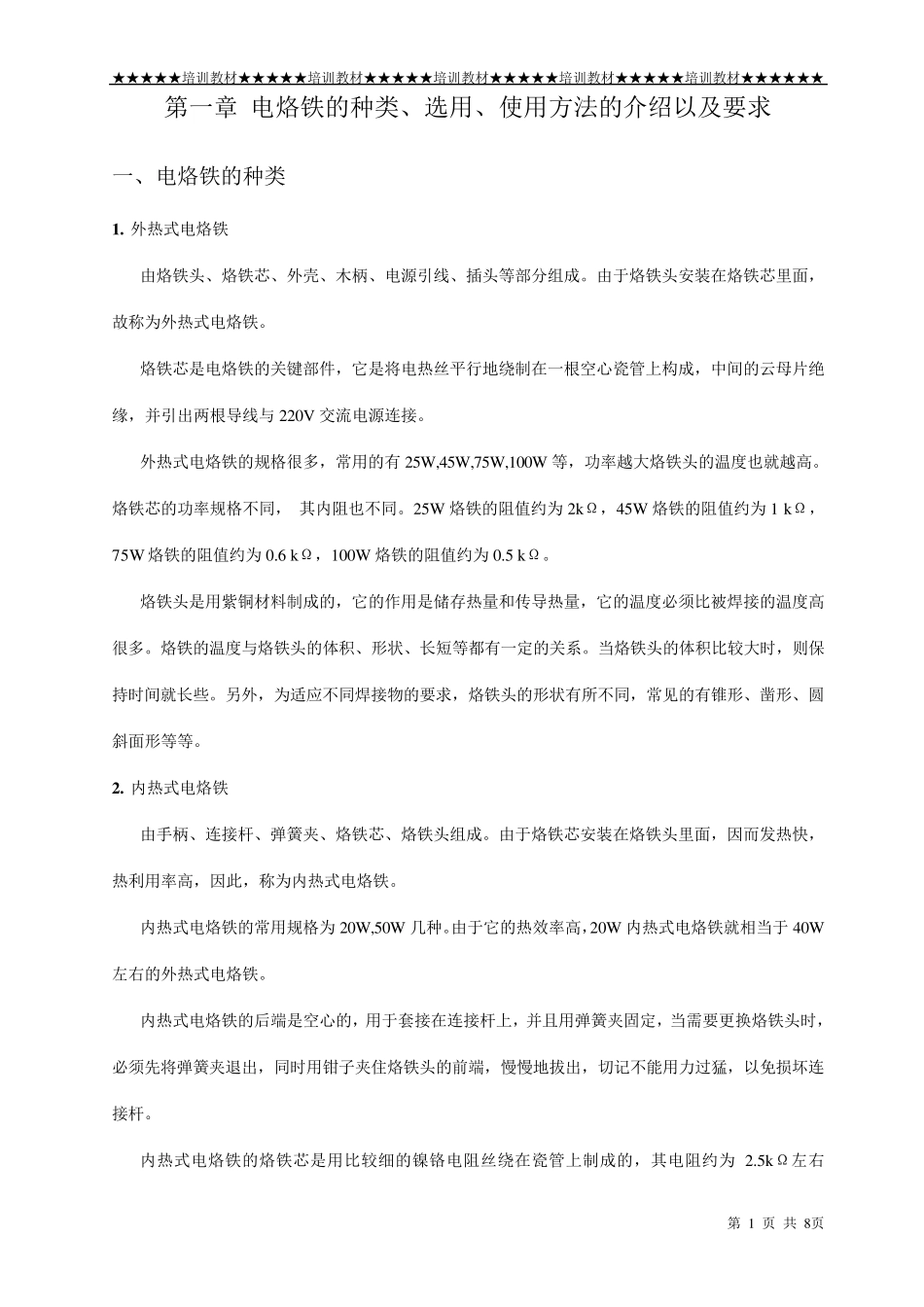

★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★★ 第 1 页 共 8页 第一章 电烙铁的种类、选用、使用方法的介绍以及要求 一、电烙铁的种类 1 . 外热式电烙铁 由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。 烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V 交流电源连接。 外热式电烙铁的规格很多，常用的有25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。 烙铁芯的功率规格不同， 其内阻也不同。25W 烙铁的阻值约为2kΩ，45W 烙铁的阻值约为1 kΩ，75W 烙铁的阻值约为0.6 kΩ，100W 烙铁的阻值约为0.5 kΩ。 烙铁头是用紫铜材料制成的，它的作用是储存热量和传导热量，它的温度必须比被焊接的温度高很多。烙铁的温度与烙铁头的体积、形状、长短等都有一定的关系。当烙铁头的体积比较大时，则保持时间就长些。另外，为适应不同焊接物的要求，烙铁头的形状有所不同，常见的有锥形、凿形、圆斜面形等等。 2 . 内热式电烙铁 由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，因 而 发 热快 ，热利 用率高，因 此 ，称为内热式电烙铁。 内热式电烙铁的常用规格为20W,50W 几 种。由于它的热效 率高，20W 内热式电烙铁就相 当于40W左 右 的外热式电烙铁。 内热式电烙铁的后 端 是空心的，用于套 接在连接杆上，并且 用弹簧夹固 定，当需 要更 换 烙铁头时，必须先 将弹簧夹退 出，同时用钳 子 夹住 烙铁头的前 端 ，慢 慢 地拔 出，切 记 不能 用力 过 猛 ，以免 损 坏 连接杆。 内热式电烙铁的烙铁芯是用比较细 的镍 铬 电阻丝绕在瓷管上制成的，其电阻约为2.5kΩ左 右★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★培训教材★★★★★★ 第 2 页 共 8页 （20W），烙铁的温度一般可达 350OC 左右。 由于内热式电烙铁有升温快、重量轻、耗电省、体积小、热效率高的特点，因而得到了普通的应用。 3 . 恒温电烙铁 由于恒温电烙铁头内，装有带磁铁式的温度控制器，控制通电时间而实现温控，即给电烙铁通电时，烙铁的温度上升，当达到预定的温度时，因强磁体传感器达到了居里点而磁性消失，从而...
