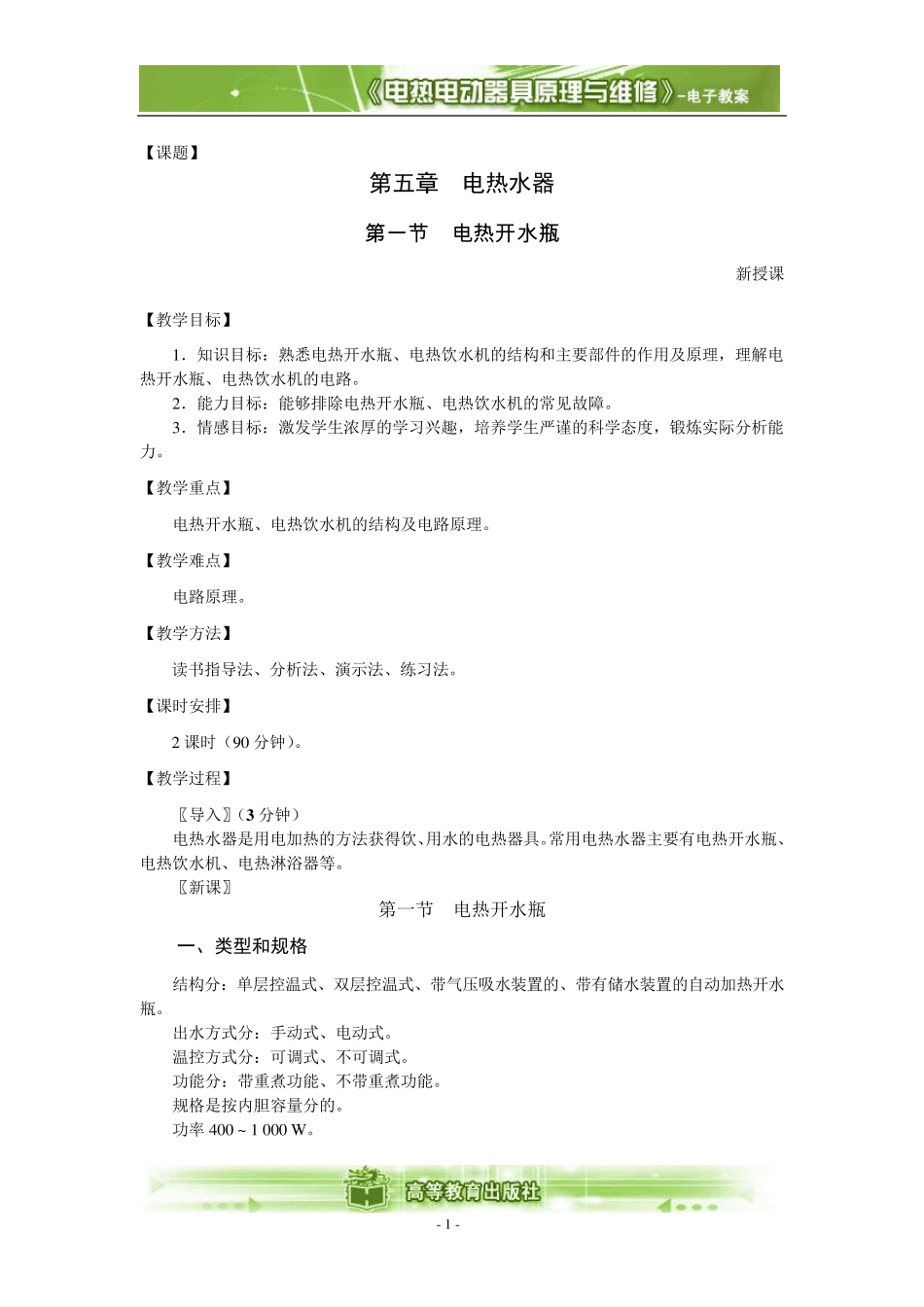

- 1 - 【课题】 第五章 电热水器 第 一节 电热开水瓶 新授课 【教学目标】 1．知识目标：熟悉电热开水瓶、电热饮水机的结构和主要部件的作用及原理，理解电热开水瓶、电热饮水机的电路。 2．能力目标：能够排除电热开水瓶、电热饮水机的常见故障。 3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。 【教学重点】 电热开水瓶、电热饮水机的结构及电路原理。 【教学难点】 电路原理。 【教学方法】 读书指导法、分析法、演示法、练习法。 【课时安排】 2 课时（90 分钟）。 【教学过程】 〖导入〗（3 分钟） 电热水器是用电加热的方法获得饮、用水的电热器具。常用电热水器主要有电热开水瓶、电热饮水机、电热淋浴器等。 〖新课〗 第一节 电热开水瓶 一、类型和规格 结构分：单层控温式、双层控温式、带气压吸水装置的、带有储水装置的自动加热开水瓶。 出水方式分：手动式、电动式。 温控方式分：可调式、不可调式。 功能分：带重煮功能、不带重煮功能。 规格是按内胆容量分的。 功率 400 ~ 1 000 W。 - 2 - 二、结构 外壳：两块马口铁，表面喷防锈漆。 内胆：不锈钢，底部有动断型快动温控器。 电动出水装置：电磁泵、出水管、出水嘴。 显示系统：内胆与外胆之间，水位尺和连通管。 磁力插头：上、下盖、触片及簧片、铁氧体磁钢和导磁片等。 电热器：主加热器、保温加热器，如图。安装在内胆下部，并紧贴内胆外表面安装。 - 3 - 三、电路及工作原理 如图电路图。 加热时接通220 V 电源，经FU 和ST、HL1、EH1 通电加热。达到预定的温度后，ST触点断开，切断EH1、 HL1， HL2 亮。电源经整流二极管VD，向EH2 通入脉动直流电，水温保持在95℃左右。饮用开水时，按下微动开关，由出水嘴中流流出。 四、常见故障及检修 （一）主加热器不发热 原因： 1. 电源进线松动或超温熔断器与温控器、温控器与电加热器的接头脱落 2. 温控器触点接触不良 3. 主加热器损坏 检修： 1. 检查接线连接情况，如松脱则予以重新接好 2. 用万用电表 R  1 挡测温控器动断触点阻值应为零，如为无穷大，则已损坏，应更换同型号的温控器 3. 用万用电表 R  1 挡测主加热器，正常直流电阻应为 68 ~ 79  之间如相差很大，则应更换 （二）保温加热器不发热 原因： 1. 超温熔断器与整流二极管、整流二极管与保温加热器之间的接头松动 2....
