电焊工培训教案

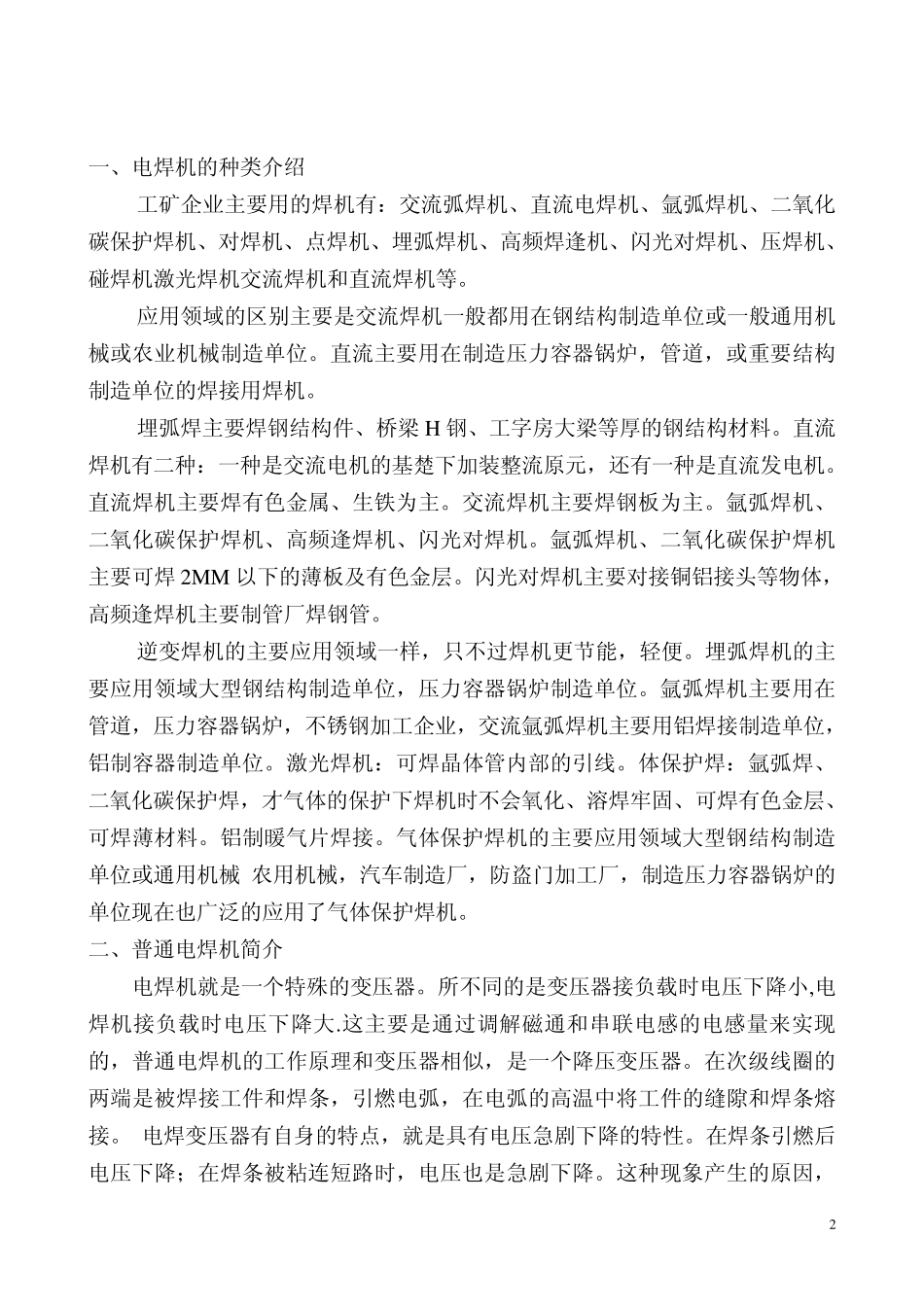

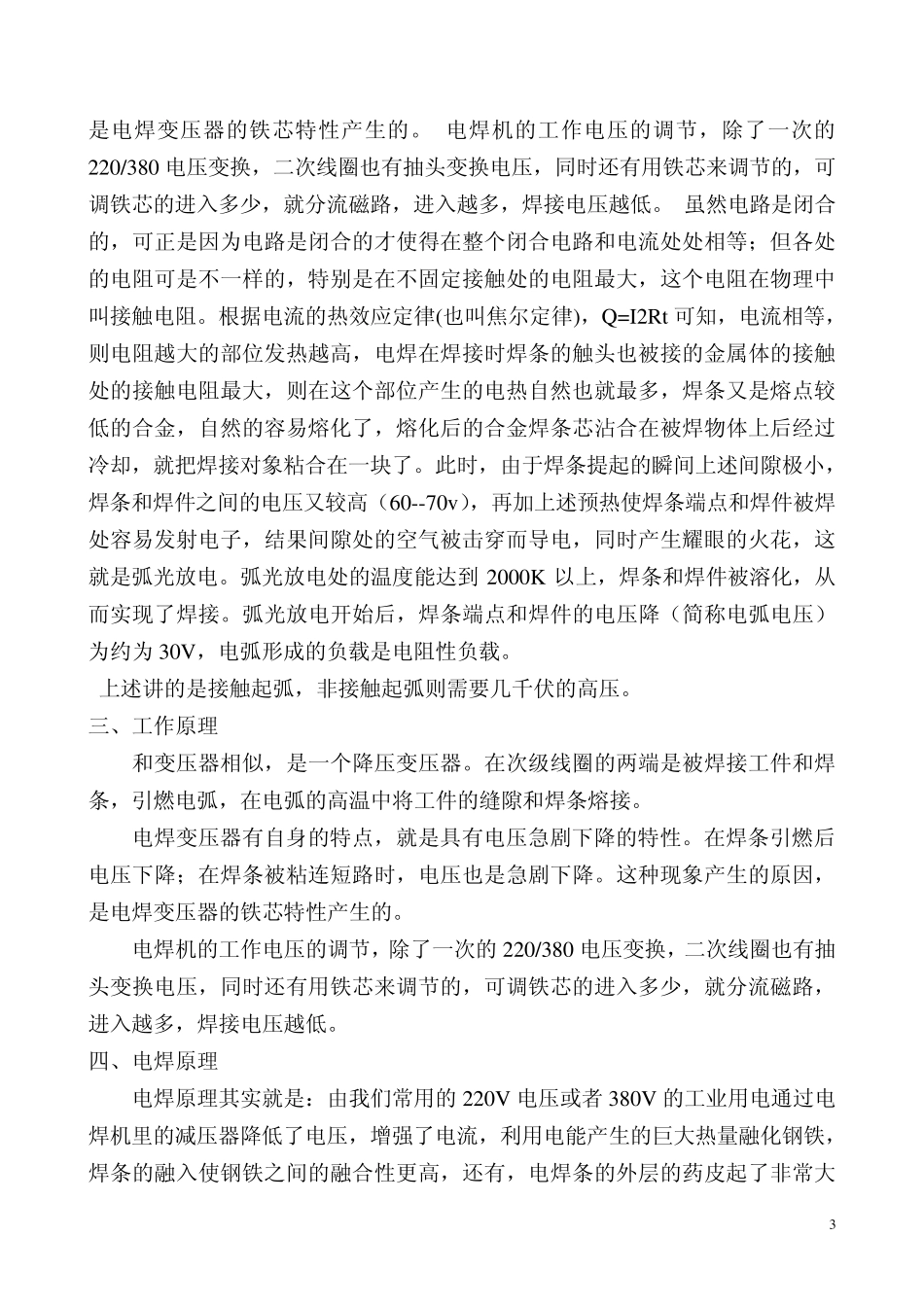

备 课 本 二〇一四 年至二〇一五年学年度 第二学期 课程名称： 焊工考前培训 教师姓名： 王 万 斌 所属教研室： 机电一体化 所属教学系： 机电工程系 眉山职业技术学院 2 一、电焊机的种类介绍 工矿企业主要用的焊机有：交流弧焊机、直流电焊机、氩弧焊机、二氧化碳保护焊机、对焊机、点焊机、埋弧焊机、高频焊逢机、闪光对焊机、压焊机、碰焊机激光焊机交流焊机和直流焊机等。 应用领域的区别主要是交流焊机一般都用在钢结构制造单位或一般通用机械或农业机械制造单位。直流主要用在制造压力容器锅炉，管道，或重要结构制造单位的焊接用焊机。 埋弧焊主要焊钢结构件、桥梁 H 钢、工字房大梁等厚的钢结构材料。直流焊机有二种：一种是交流电机的基楚下加装整流原元，还有一种是直流发电机。直流焊机主要焊有色金属、生铁为主。交流焊机主要焊钢板为主。氩弧焊机、二氧化碳保护焊机、高频逢焊机、闪光对焊机。氩弧焊机、二氧化碳保护焊机主要可焊 2M M 以下的薄板及有色金层。闪光对焊机主要对接铜铝接头等物体，高频逢焊机主要制管厂焊钢管。 逆变焊机的主要应用领域一样，只不过焊机更节能，轻便。埋弧焊机的主要应用领域大型钢结构制造单位，压力容器锅炉制造单位。氩弧焊机主要用在管道，压力容器锅炉，不锈钢加工企业，交流氩弧焊机主要用铝焊接制造单位，铝制容器制造单位。激光焊机：可焊晶体管内部的引线。体保护焊：氩弧焊、二氧化碳保护焊，才气体的保护下焊机时不会氧化、溶焊牢固、可焊有色金层、可焊薄材料。铝制暖气片焊接。气体保护焊机的主要应用领域大型钢结构制造单位或通用机械 农用机械，汽车制造厂，防盗门加工厂，制造压力容器锅炉的单位现在也广泛的应用了气体保护焊机。 二、普通电焊机简介 电焊机就是一个特殊的变压器。所不同的是变压器接负载时电压下降小,电焊机接负载时电压下降大.这主要是通过调解磁通和串联电感的电感量来实现的，普通电焊机的工作原理和变压器相似，是一个降压变压器。在次级线圈的两端是被焊接工件和焊条，引燃电弧，在电弧的高温中将工件的缝隙和焊条熔接。 电焊变压器有自身的特点，就是具有电压急剧下降的特性。在焊条引燃后电压下降；在焊条被粘连短路时，电压也是急剧下降。这种现象产生的原因， 3 是电焊变压器的铁芯特性产生的。 电焊机的工作电压的调节，除了一次的220/380 电压变换，二次线圈也有抽头变换电压，同时还有用铁芯来调节的，可调铁芯的进...
