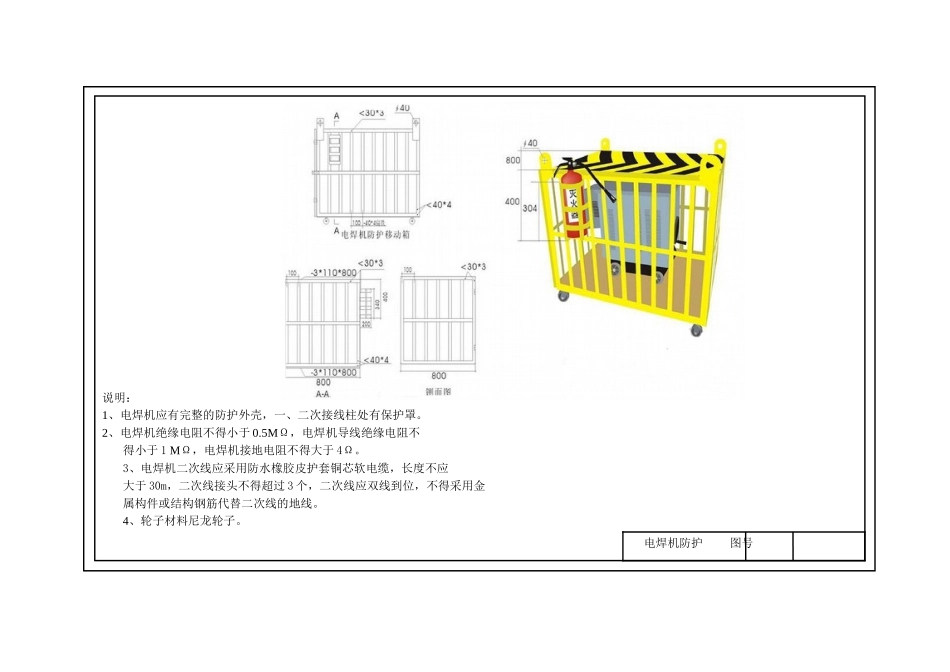

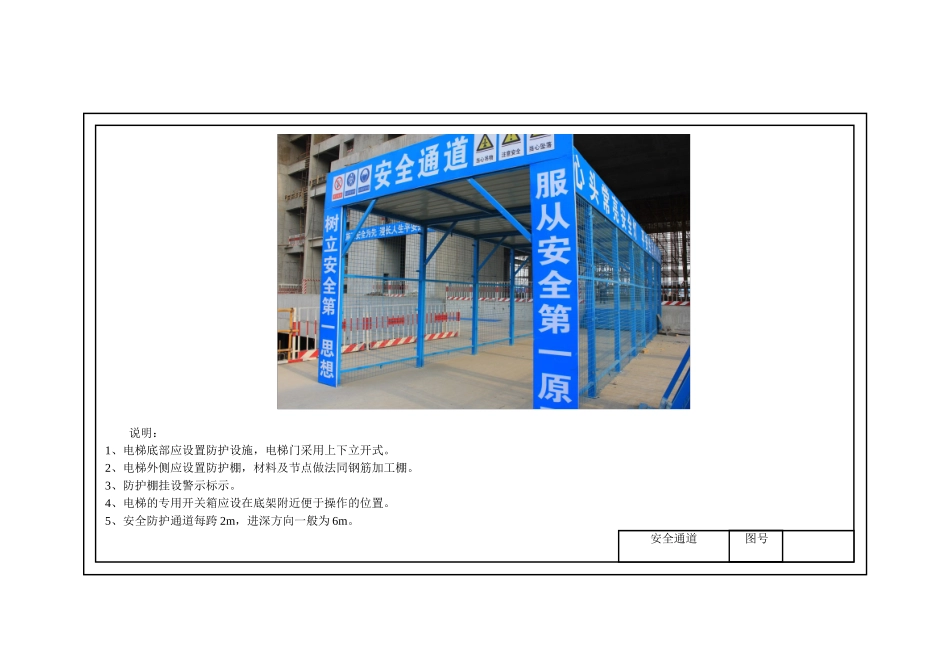

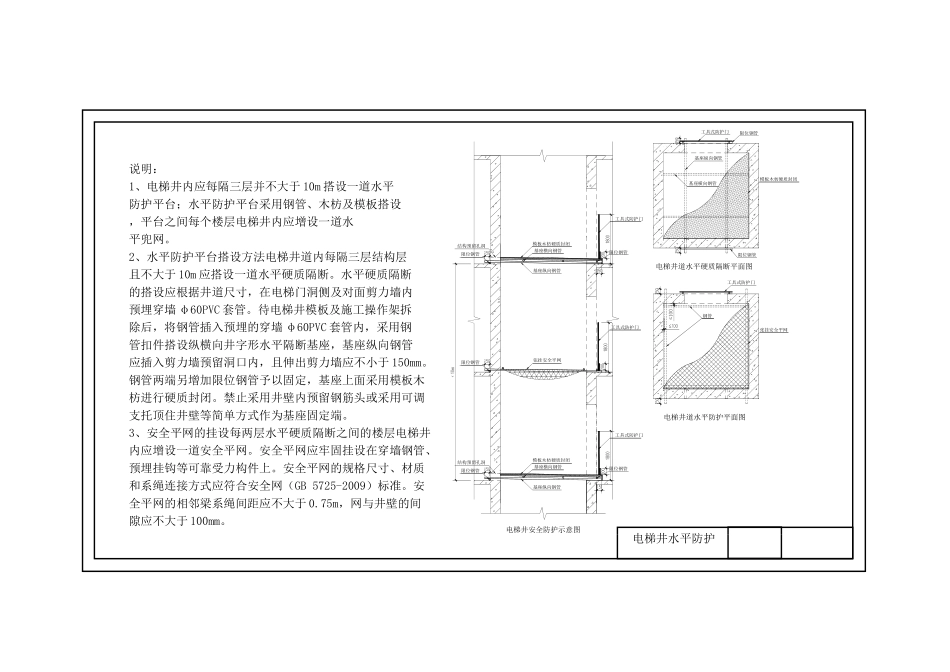

电焊机防护 图号 说明： 1、电焊机应有完整的防护外壳，一、二次接线柱处有保护罩。 2、电焊机绝缘电阻不得小于 0.5M Ω ，电焊机导线绝缘电阻不 得小于 1 M Ω ，电焊机接地电阻不得大于 4Ω 。 3、电焊机二次线应采用防水橡胶皮护套铜芯软电缆，长度不应 大于 30m，二次线接头不得超过 3个，二次线应双线到位，不得采用金 属构件或结构钢筋代替二次线的地线。 4、轮子材料尼龙轮子。 说明： 1、电梯底部应设置防护设施，电梯门采用上下立开式。 2、电梯外侧应设置防护棚，材料及节点做法同钢筋加工棚。 3、防护棚挂设警示标示。 4、电梯的专用开关箱应设在底架附近便于操作的位置。 5、安全防护通道每跨 2m ，进深方向一般为 6m 。 安全通道 图号 电梯井安全防护示意图结构预留孔洞限位钢管模板木枋硬质封闭工具式防护门基座纵向钢管基座横向钢管工具式防护门结构预留孔洞限位钢管模板木枋硬质封闭基座纵向钢管基座横向钢管工具式防护门电梯井道水平硬质隔断平面图基座纵向钢管基座横向钢管模板木枋硬质封闭限位钢管限位钢管限位钢管限位钢管电梯井道水平防护平面图张挂安全平网工具式防护门钢管张挂安全平网限位钢管工具式防护门 说明： 1、电梯井内应每隔三层并不大于 10m搭设一道水平 防护平台；水平防护平台采用钢管、木枋及模板搭设 ，平台之间每个楼层电梯井内应增设一道水 平兜网。 2、水平防护平台搭设方法电梯井道内每隔三层结构层 且不大于 10m应搭设一道水平硬质隔断。水平硬质隔断 的搭设应根据井道尺寸，在电梯门洞侧及对面剪力墙内 预埋穿墙φ 60PVC套管。待电梯井模板及施工操作架拆 除后，将钢管插入预埋的穿墙φ 60PVC套管内，采用钢 管扣件搭设纵横向井字形水平隔断基座，基座纵向钢管 应插入剪力墙预留洞口内，且伸出剪力墙应不小于 150mm。 钢管两端另增加限位钢管予以固定，基座上面采用模板木 枋进行硬质封闭。禁止采用井壁内预留钢筋头或采用可调 支托顶住井壁等简单方式作为基座固定端。 3、安全平网的挂设每两层水平硬质隔断之间的楼层电梯井 内应增设一道安全平网。安全平网应牢固挂设在穿墙钢管、 预埋挂钩等可靠受力构件上。安全平网的规格尺寸、材质 和系绳连接方式应符合安全网（GB 5725-2009）标准。安 全平网的相邻梁系绳间距应不大于 0.75m，网与井壁的间 隙应不大于 100mm。 电梯井水平防护
