电磁炉的检锅原理

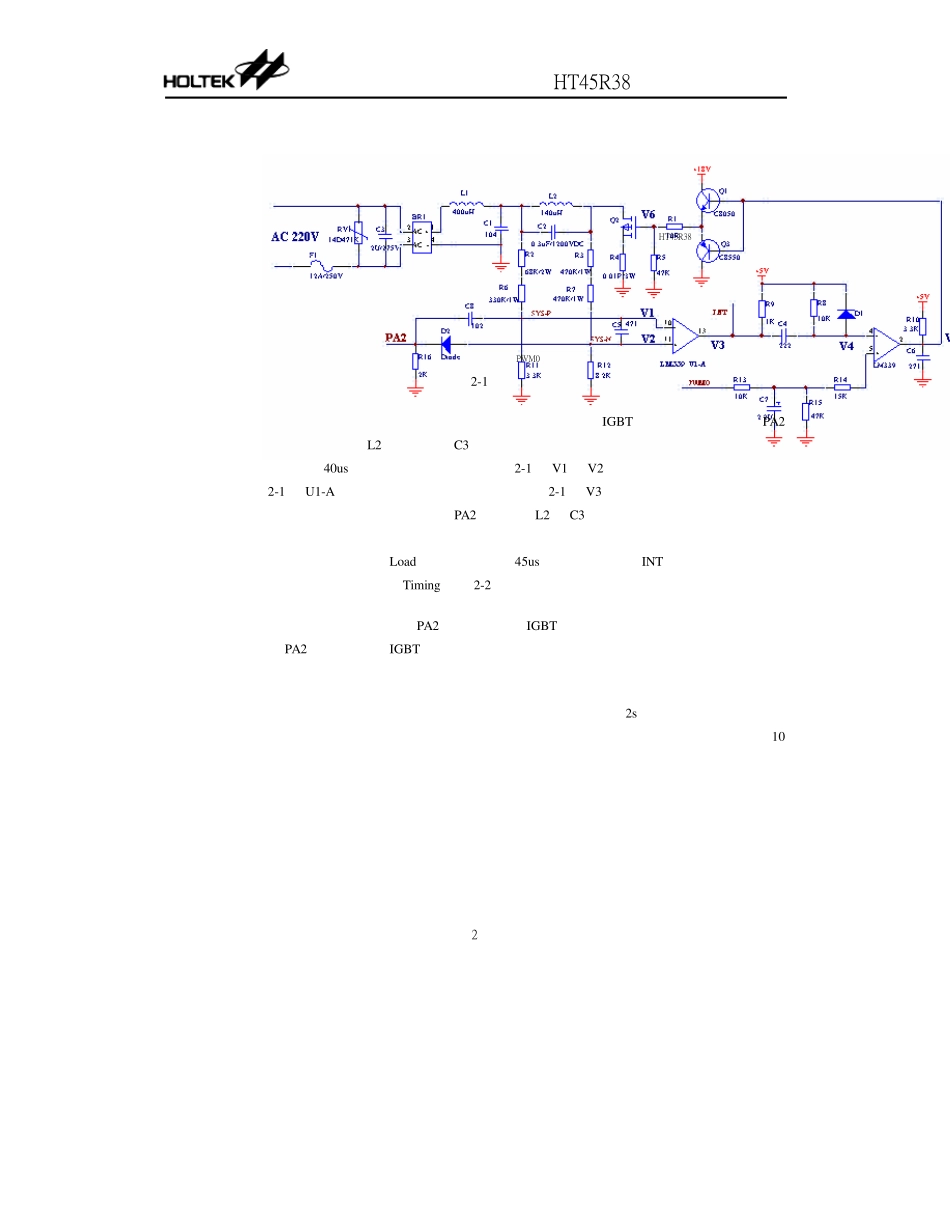

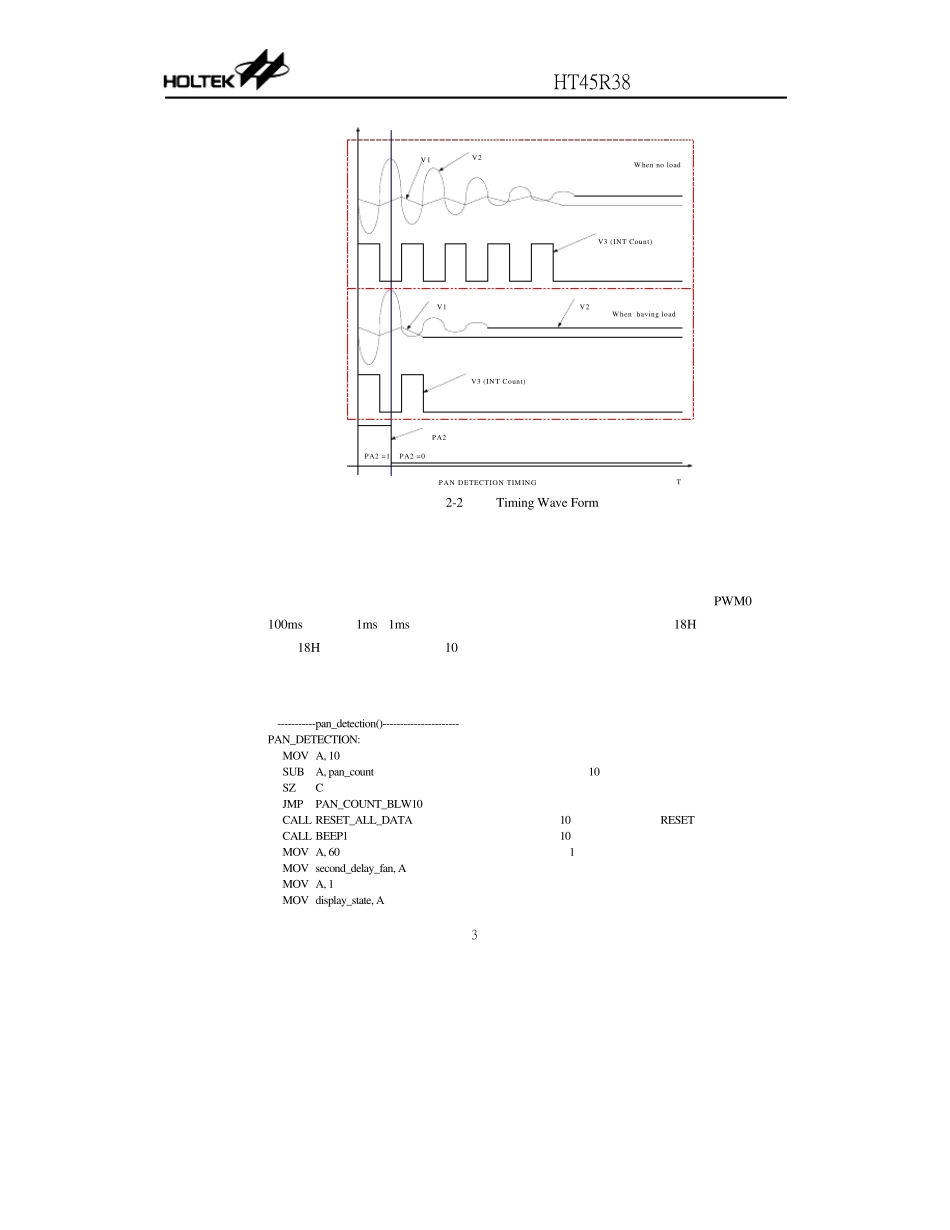

HT45R38 电磁炉检锅原理 1 HT45R38 电磁炉检锅原理 文件编码文件编码：：HA0135S 简介 电磁炉是国内近几年发展得比较快的一种小家电，电磁炉具有如下的优点：无明火、无烟、节电、省时、容易使用等。电磁炉的发展经历了早期纯硬件控制到现在微电脑单片机控制的阶段。 Holtek 的 A/D 型 MCU 在电磁炉中得到广泛地运用，其特点在于成本低、效益高、开发周期短等。 Holtek 用于电磁炉控制的 MCU 有：HT46R47、HT46R22、HT46R23、HT46R12A、HT46R14A、HT46R32、HT46R34、HT46R322、HT46R342、HT45R38 等。 常用的电磁炉检锅方法有电流检锅和脉冲检锅两种方法，本文中我们重点介绍脉冲检锅方法。脉冲检锅方法有以下优点：检锅功率低、检锅距离稳定、分辨率高、不受输入电压高低影响、不受线盘大小影响、不受谐振电容影响。 HT45R38 电磁炉检锅原理 2 电磁炉检锅原理 图 2-1 探锅线路图 电磁炉中的检锅原理为：在无负载（无锅）情况下，即使 IGBT 处于关断状态（设置 PA2为低），由线圈盘 L2 和谐振电容 C3 构成的振荡电路也会作较长时间的阻尼振荡（它的谐振周期大约 40us），致使两个同步信号（如图 2-1 中 V1 和 V2）交替变化，使得比较器（如图2-1 之 U1-A）交替翻转，最后由外部中断线（图 2-1 之 V3）得到更多之计数脉冲﹔相反，在有负载（有锅）情况下，如果 PA2 为低，由 L2 和 C3 组成的振荡电路作阻尼振荡之时间几乎为零（这里指能产生谐振的总时间几乎为零，即会马上停止振荡，不是谐振频率为零，它的谐振周期会比无 Load 时要大一点，在 45us 左右），故此时由 INT 检测之计数脉冲就会比较少。其大概的检锅 Timing 如图 2-2 所示。 基于此原理，就可以先给 PA2 一个高准位让 IGBT 工作一段时间并且系统开始计数，然后让 PA2 输出低准位（IGBT 不工作），再让系统计数器件计数一段时间，最后把总计数与设置之标准值进行比较，就可以知道有无锅之存在了。 对于移锅原理，就相对简单了。在加热过程中，本系统会每隔 2s 进行移锅处理，处理过程中，先停止加热，然后进行探锅程序处理，如果有锅就按先前方式加热，否则如果连续 10次都检不到锅就停止加热。 开关机控制 PW M0 功率控制 检锅脉冲输入到HT45R38 HT45R38 电磁炉检锅原理 3 图 2-2 探锅 Timing Wav e Form 检锅软件设计说明 检锅软件设计的具体方法为：每隔两秒时间进行一次检锅，每次检锅...
