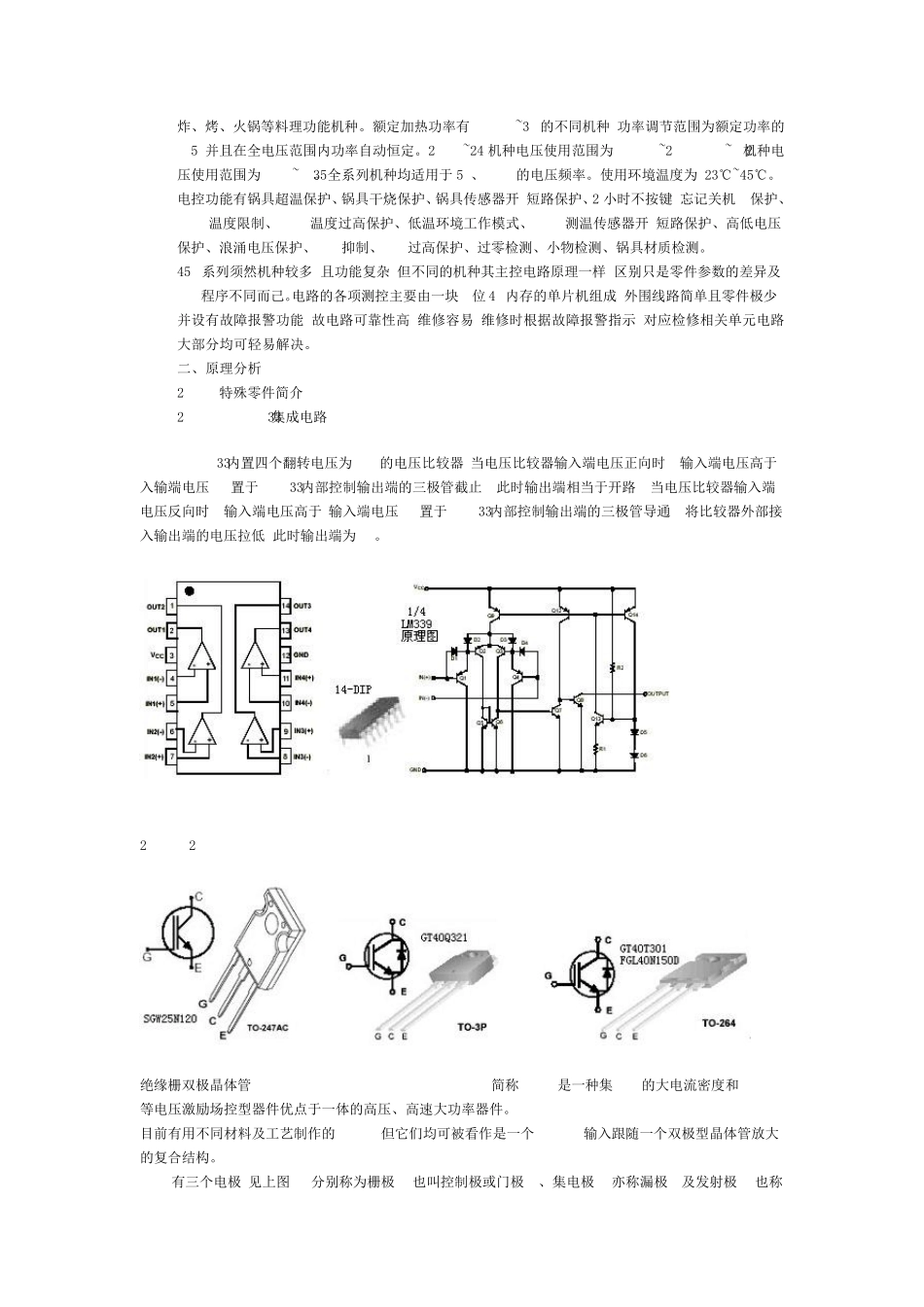

电磁炉维修手册 一、简介 1.1 a电磁炉原理 1.2 458 系列简介 二、原理分析 2.1 特殊零件简介 2.1.1 LM339 集成电路 2.1.2 IGBT 2.2 电路方框图 2.3 主回路原理分析 2.4 振荡电路 2.5 IGBT 激励电路 2.6 PWM 脉宽调控电路 2.7 同步电路 2.8 加热开关控制 2.9 VAC 检测电路 2.10 电流检测电路 2.11 VCE 检测电路 2.12 浪涌电压监测电路 2.13 过零检测 2.14 锅底温度监测电路 2.15 IGBT 温度监测电路 2.16 散热系统 2.17 主电源 2.18 辅助电源 2.19 报警电路 三、故障维修 3.1 故障代码表 3.2 主板检测标准 3.2.1 主板检测表 3.2.2 主板测试不合格对策 3.3 故障案例 一、简介 1.1 电磁加热原理 电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为 20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。 1.2 458系列筒介 458系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,介面有 LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。额定加热功率有700~3000W的不同机种,功率调节范围为额定功率的85%,并且在全电压范围内功率自动恒定。200~240V机种电压使用范围为160~260V, 100~120V机种电压使用范围为90~135V。全系列机种均适用于50、60Hz的电压频率。使用环境温度为-23℃~45℃。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2 小时不按键(忘记关机) 保护、IGBT温度限制、IGBT温度过高保护、低温环境工作模式、IGBT测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE抑制、VCE过高保护、过零检测、小物检测、锅具材质检测。 458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。电路的各项测控主要由一块 8位 4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应...
