电磁离合器及制动器

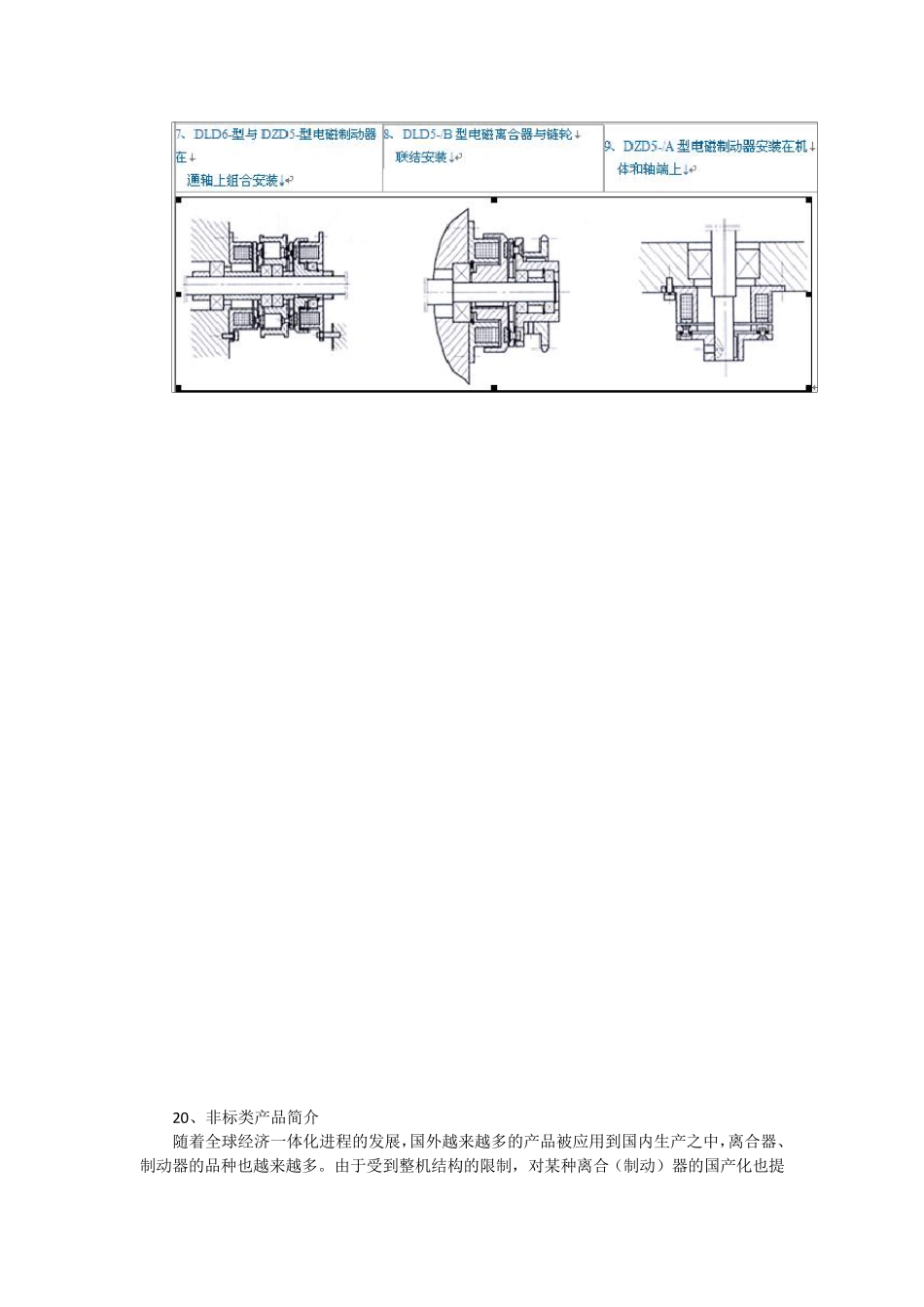

电磁离合器及制动器_第1页
1/65

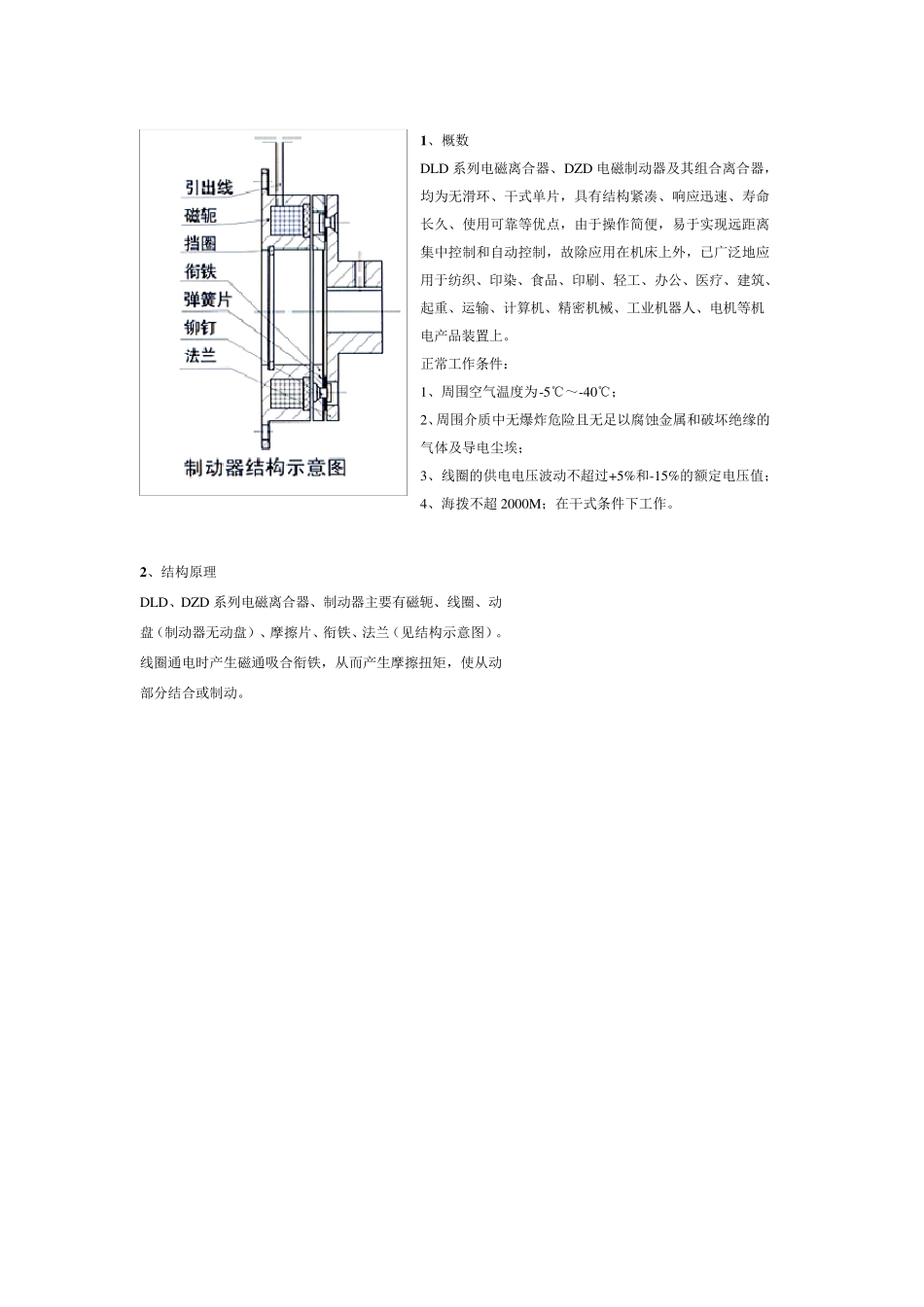

电磁离合器及制动器_第2页
2/65

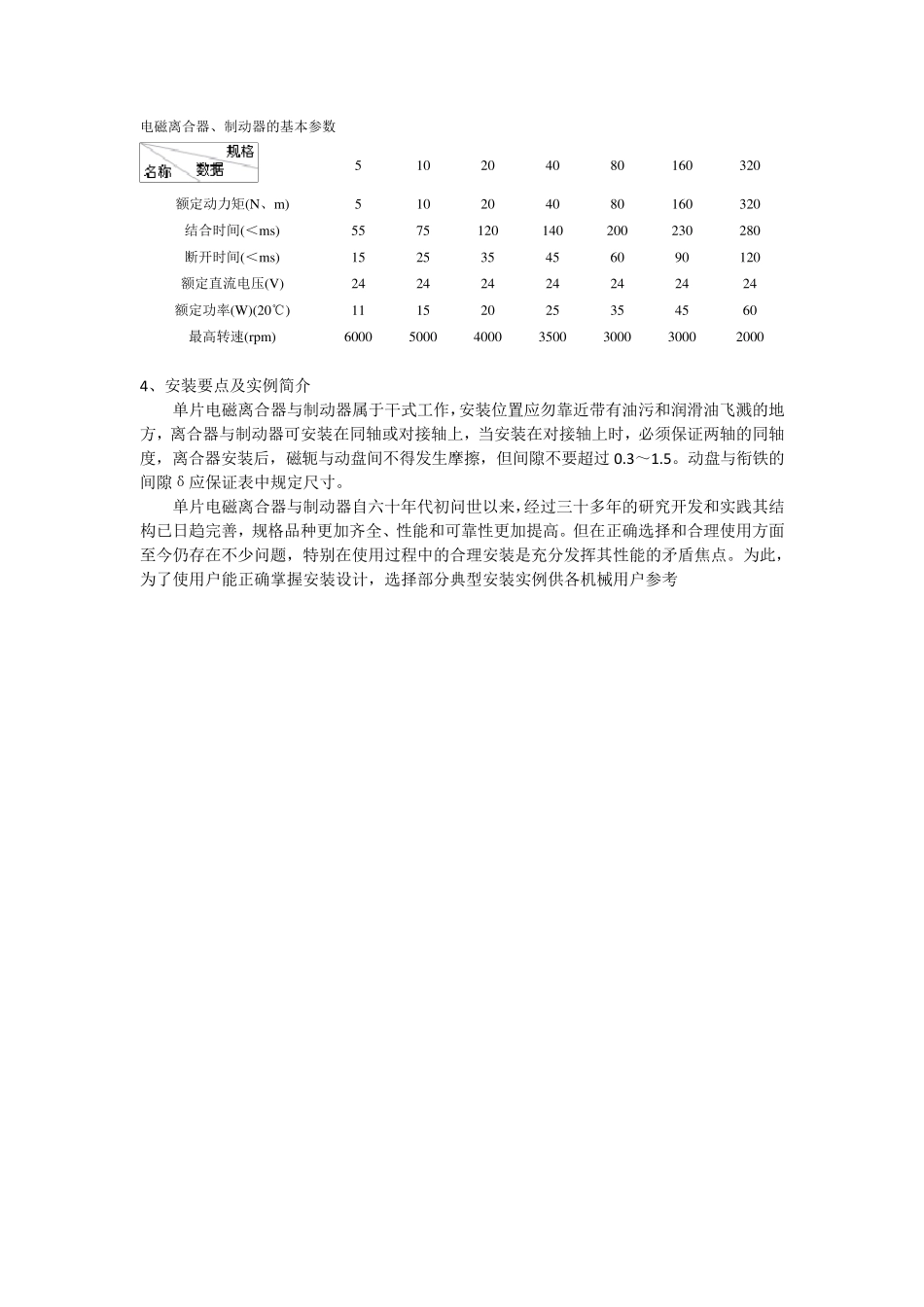

电磁离合器及制动器_第3页
3/65
1、概数 DLD 系列电磁离合器、DZD 电磁制动器及其组合离合器,均为无滑环、干式单片,具有结构紧凑、响应迅速、寿命长久、使用可靠等优点,由于操作简便,易于实现远距离集中控制和自动控制,故除应用在机床上外,已广泛地应用于纺织、印染、食品、印刷、轻工、办公、医疗、建筑、起重、运输、计算机、精密机械、工业机器人、电机等机电产品装置上。 正常工作条件: 1、周围空气温度为-5℃~-40℃; 2、周围介质中无爆炸危险且无足以腐蚀金属和破坏绝缘的气体及导电尘埃; 3、线圈的供电电压波动不超过+5%和-15%的额定电压值; 4、海拨不超 2000M;在干式条件下工作。 2、结构原理 DLD、DZD 系列电磁离合器、制动器主要有磁轭、线圈、动盘(制动器无动盘)、摩擦片、衔铁、法兰(见结构示意图)。 线圈通电时产生磁通吸合衔铁,从而产生摩擦扭矩,使从动部分结合或制动。 电磁离合器、制动器的基本参数 5 10 20 40 80 160 320 额定动力矩(N、m) 5 10 20 40 80 160 320 结合时间(<ms) 55 75 120 140 200 230 280 断开时间(<ms) 15 25 35 45 60 90 120 额定直流电压(V) 24 24 24 24 24 24 24 额定功率(W)(20℃) 11 15 20 25 35 45 60 最高转速(rpm) 6000 5000 4000 3500 3000 3000 2000 4、安装要点及实例简介 单片电磁离合器与制动器属于干式工作,安装位置应勿靠近带有油污和润滑油飞溅的地方,离合器与制动器可安装在同轴或对接轴上,当安装在对接轴上时,必须保证两轴的同轴度,离合器安装后,磁轭与动盘间不得发生摩擦,但间隙不要超过0.3~1.5。动盘与衔铁的间隙δ应保证表中规定尺寸。 单片电磁离合器与制动器自六十年代初问世以来,经过三十多年的研究开发和实践其结构已日趋完善,规格品种更加齐全、性能和可靠性更加提高。但在正确选择和合理使用方面至今仍存在不少问题,特别在使用过程中的合理安装是充分发挥 其性能的矛 盾 焦 点。为 此 ,为 了 使用户 能正确掌 握 安装设 计 ,选择部 分典 型 安装实例供 各 机 械 用户 参考 20、非标类产品简介 随着全球经济一体化进程的发展,国外越来越多的产品被应用到国内生产之中,离合器、制动器的品种也越来越多。由于受到整机结构的限制,对某种离合(制动)器的国产化也提出专门要求,因此我厂也陆续开发出许多规格型号的离合(制动)器,如大型切纸机、压痕机上专用的外径达 420 毫...
