电磁调速电动机

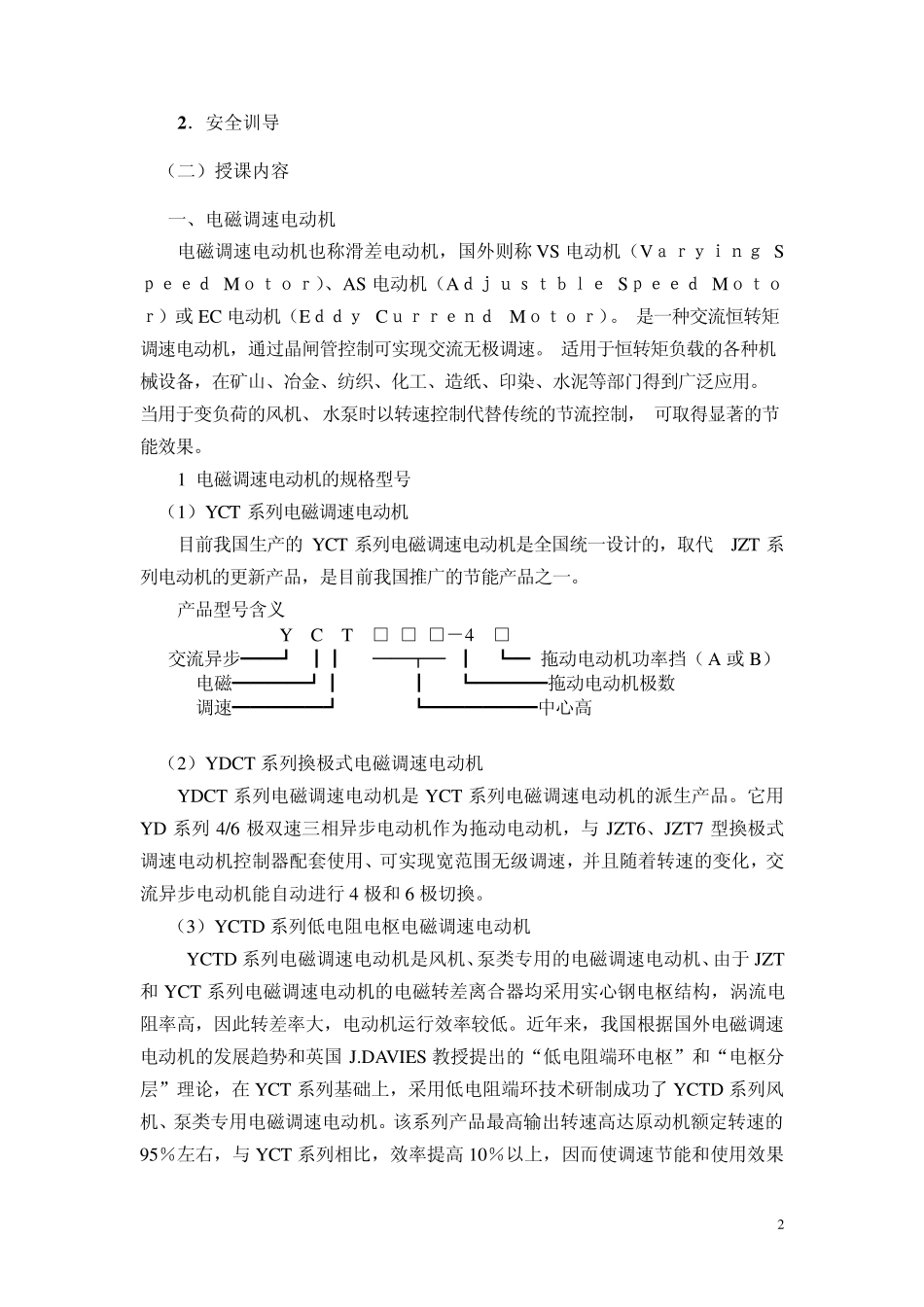

1 电机技术与控制 — 教案 项目一 电磁调速电动机 （一）`教学组织 1．检查学生出勤及着装情况 2 2 ．安全训导 （二）授课内容 一、电磁调速电动机 电磁调速电动机也称滑差电动机，国外则称 VS 电动机（Vａｒｙｉｎｇ Sｐｅｅｄ Mｏｔｏｒ）、AS 电动机（Aｄｊｕｓｔｂｌｅ Sｐｅｅｄ Mｏｔｏｒ）或 EC 电动机（Eｄｄｙ Cｕｒｒｅｎｄ Mｏｔｏｒ）。 是一种交流恒转矩调速电动机，通过晶闸管控制可实现交流无极调速。 适用于恒转矩负载的各种机械设备，在矿山、冶金、纺织、化工、造纸、印染、水泥等部门得到广泛应用。当用于变负荷的风机、水泵时以转速控制代替传统的节流控制， 可取得显著的节能效果。 1 电磁调速电动机的规格型号 （1）YCT 系列电磁调速电动机 目前我国生产的 YCT 系列电磁调速电动机是全国统一设计的，取代JZT 系列电动机的更新产品，是目前我国推广的节能产品之一。 产品型号含义 Y C T □ □ □－4 □ 交流异步━━┛ ┃┃ ──┬─ ┃ ┗━ 拖动电动机功率挡（ A 或 B） 电磁━━━━┛┃ ┃ ┗━━━━拖动电动机极数 调速━━━━━┛ ┗━━━━━━中心高 （2）YDCT 系列換极式电磁调速电动机 YDCT 系列电磁调速电动机是 YCT 系列电磁调速电动机的派生产品。它用YD 系列 4/6 极双速三相异步电动机作为拖动电动机，与JZT6、JZT7 型換极式调速电动机控制器配套使用、可实现宽范围无级调速，并且随着转速的变化，交流异步电动机能自动进行4 极和6 极切換。 （3）YCTD 系列低电阻电枢电磁调速电动机 YCTD 系列电磁调速电动机是风机、泵类专用的电磁调速电动机、由于 JZT和YCT 系列电磁调速电动机的电磁转差离合器均采用实心钢电枢结构，涡流电阻率高，因此转差率大，电动机运行效率较低。近年来，我国根据国外电磁调速电动机的发展趋势和英国 J.DAVIES 教授提出的“低电阻端环电枢”和“电枢分层”理论，在 YCT 系列基础上，采用低电阻端环技术研制成功了 YCTD 系列风机、泵类专用电磁调速电动机。该系列产品最高输出转速高达原动机额定转速的95％左右，与YCT 系列相比，效率提高10％以上，因而使调速节能和使用效果 3 更加显著。 2．电磁调速电动机构造 目前国产的YCT 电磁调速电动机的结构有二种，一种是中小型电机为组合式结构，组合式结构如图1-1 所示。这种电磁调速电动机的型号有YCT 系列和JZT2（JZT）系列的1-7 号机座...
