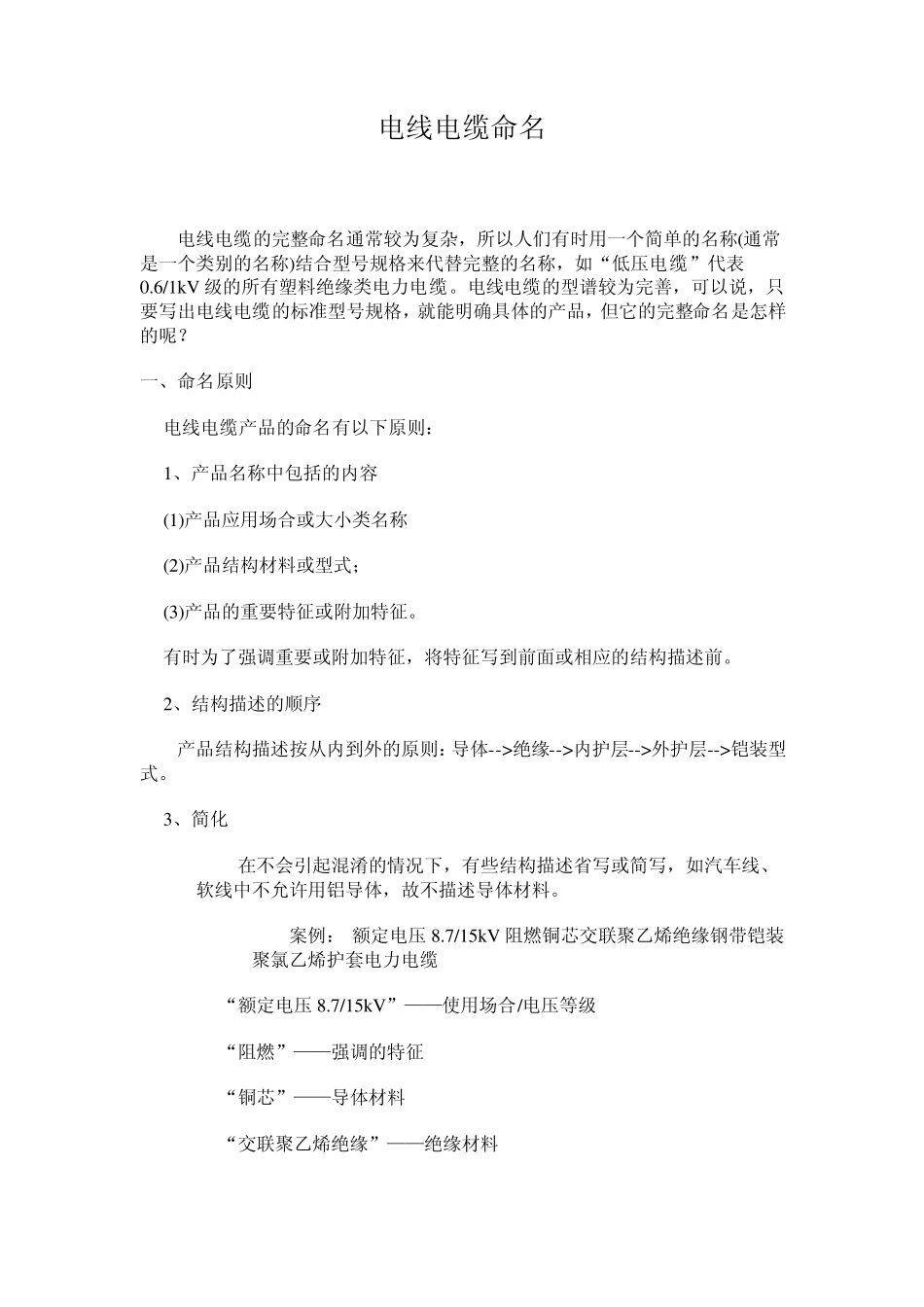

电线电缆命名 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 一、命名原则 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征。 有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例： 额定电压 8.7/15kV 阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 “额定电压 8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为 ZR-YJV22-8.7/15，型号的写法见下面的说明。 二、型号 电线电缆的型号组成与顺序如下： [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5 项和第 7 项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是 1-2 个字母；第 6 项是 1-3 个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号 T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。 第 7 项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如 ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。 数字标记铠装层外被层或外护套： 0 无--- 1 联锁铠装纤维外被 2 双层钢带聚氯乙烯外套 3 细圆钢丝聚乙烯外套 4 粗圆钢丝 5 皱纹(轧纹)钢带 6 双铝(或铝合金)带 8 铜丝编织 ...
