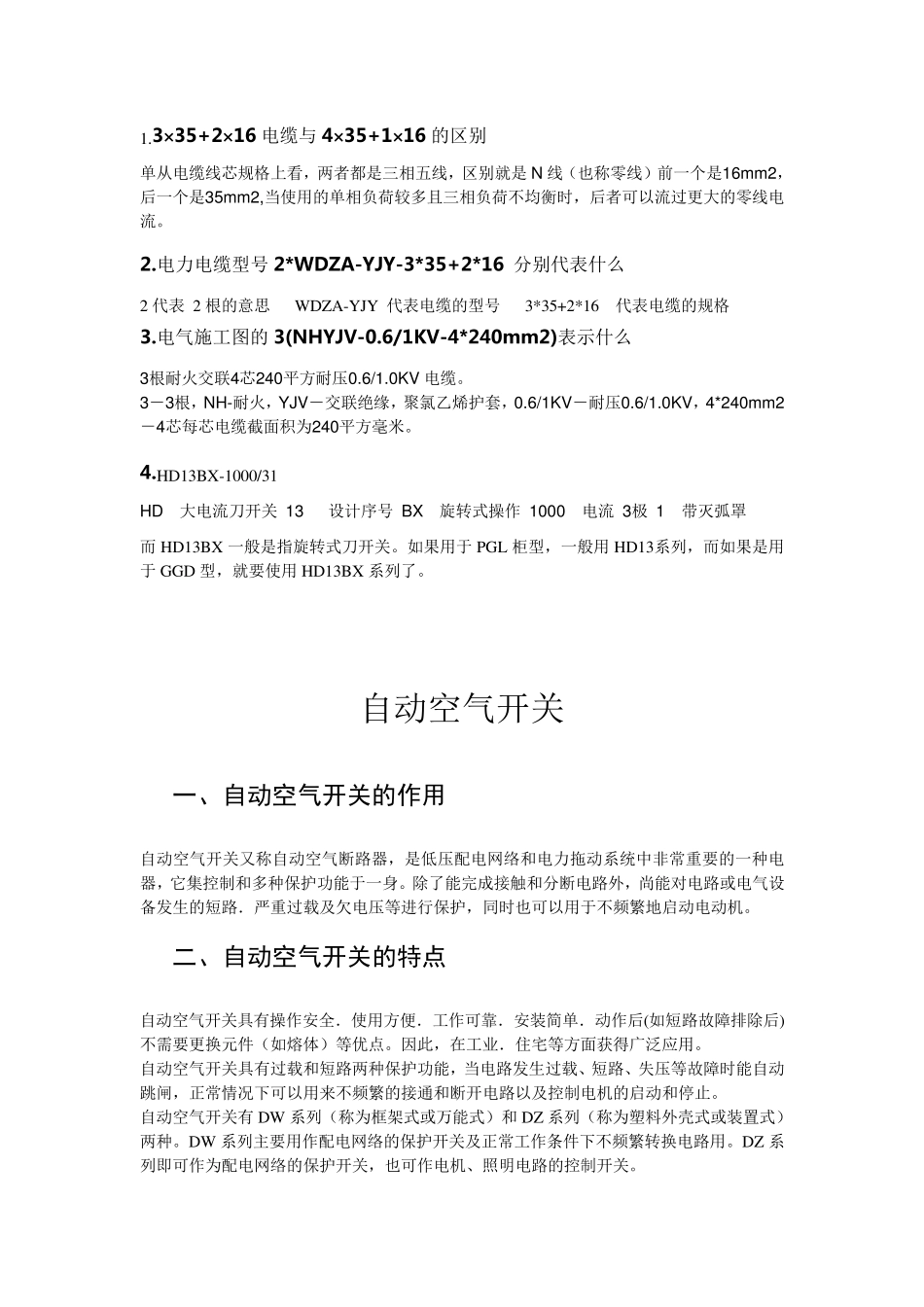

1.3× 35+2× 16 电缆与 4× 35+1× 16 的区别 单从电缆线芯规格上看，两者都是三相五线，区别就是 N 线（也称零线）前一个是16m m 2，后一个是35m m 2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。 2.电力电缆型号 2*WDZA-YJY-3*35+2*16 分别代表什么 2 代表 2 根的意思 WDZA-YJY 代表电缆的型号 3*35+2*16 代表电缆的规格 3.电气施工图的 3(NHYJV-0.6/1KV-4*240m m 2)表示什么 3根耐火交联4芯240平方耐压0.6/1.0KV 电缆。 3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240m m 2－4芯每芯电缆截面积为240平方毫米。 4.HD13BX-1000/31 HD 大电流刀开关 13 设计序号 BX 旋转式操作 1000 电流 3极 1 带灭弧罩 而 HD13BX 一般是指旋转式刀开关。如果用于 PGL 柜型，一般用 HD13系列，而如果是用于 GGD 型，就要使用 HD13BX 系列了。 自动空气开关 一、自动空气开关的作用 自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 二、自动空气开关的特点 自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。因此，在工业．住宅等方面获得广泛应用。 自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。 自动空气开关有DW 系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。DW 系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。DZ 系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。 三、自动空气开关的工作原理 空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，...
