电缆截面积表

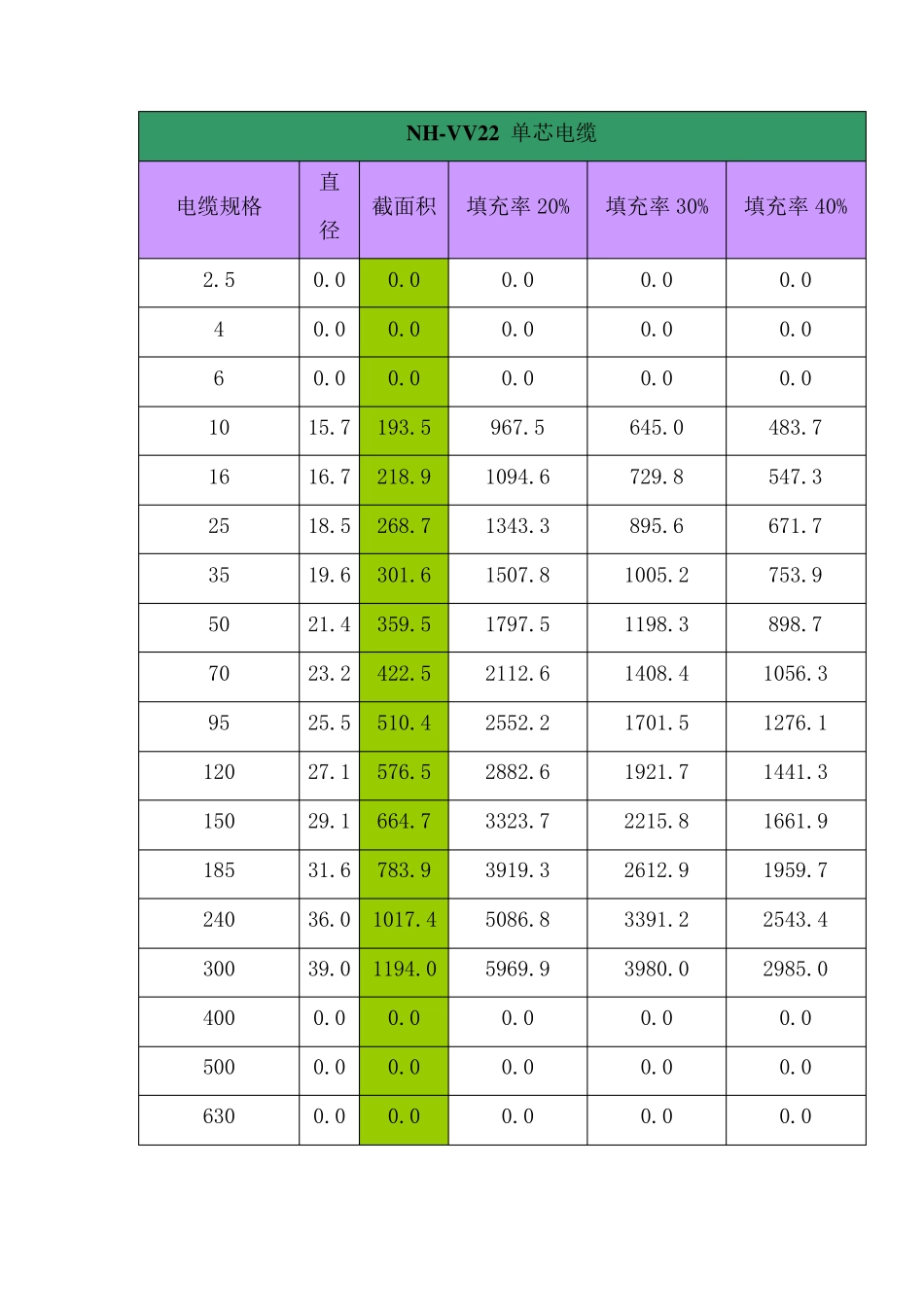

NH-VV22 单芯电缆 电缆规格 直径 截面积 填充率 20% 填充率 30% 填充率 40% 2.5 0.0 0.0 0.0 0.0 0.0 4 0.0 0.0 0.0 0.0 0.0 6 0.0 0.0 0.0 0.0 0.0 10 15.7 193.5 967.5 645.0 483.7 16 16.7 218.9 1094.6 729.8 547.3 25 18.5 268.7 1343.3 895.6 671.7 35 19.6 301.6 1507.8 1005.2 753.9 50 21.4 359.5 1797.5 1198.3 898.7 70 23.2 422.5 2112.6 1408.4 1056.3 95 25.5 510.4 2552.2 1701.5 1276.1 120 27.1 576.5 2882.6 1921.7 1441.3 150 29.1 664.7 3323.7 2215.8 1661.9 185 31.6 783.9 3919.3 2612.9 1959.7 240 36.0 1017.4 5086.8 3391.2 2543.4 300 39.0 1194.0 5969.9 3980.0 2985.0 400 0.0 0.0 0.0 0.0 0.0 500 0.0 0.0 0.0 0.0 0.0 630 0.0 0.0 0.0 0.0 0.0 NH-VV22- 2 芯电缆 电缆规格 直径 截面积 填充率 20% 填充率 30% 填充率 40% 2x2.5 0.0 0.0 0.0 0.0 0.0 2x4 22.5 397.4 1987.0 1324.7 993.5 2x6 23.6 437.2 2186.1 1457.4 1093.0 2x10 26.1 534.7 2673.7 1782.5 1336.9 2x16 28.2 624.3 3121.3 2080.9 1560.7 2x25 31.7 788.8 3944.2 2629.5 1972.1 2x35 33.5 881.0 4404.8 2936.6 2202.4 2x50 35.6 994.9 4974.4 3316.3 2487.2 2x70 36.1 1023.0 5115.1 3410.1 2557.5 2x95 40.0 1256.0 6280.0 4186.7 3140.0 2x120 42.4 1411.2 7056.2 4704.1 3528.1 2x150 46.0 1661.1 8305.3 5536.9 4152.7 2x185 49.6 1931.2 9656.1 6437.4 4828.1 NH-VV22- 3 芯电缆 电缆规格 直径 截面积 填充率 20% 填充率 30% 填充率 40% 3x2.5 0.0 0.0 0.0 0.0 0.0 3x4 23.6 437.2 2186.1 1457.4 1093.0 3x6 24.7 478.9 2394.6 1596.4 1197.3 3x10 27.5 593.7 2968.3 1978.9 1484.1 3x16 29.8 697.1 3485.6 2323.7 1742.8 3x25 33.7 891.5 4457.6 2971.7 2228.8 3x35 37.1 1080.5 5402.4 3601.6 2701.2 3x50 37.6 1109.8 5549.0 3699.3 2774.5 3x70 40.3 1274.9 6374.6 4249.7 3187.3 3x95 44.7 1568.5 7842.5 5228.3 3921.3 3x120 47.9 1801.1 9005.6 6003.7 4502.8 3x150 52.7 2180.2 10900.9 7267.2 5450.4 3x185 57.0 255...
