电缆振荡波局部放电试验报告

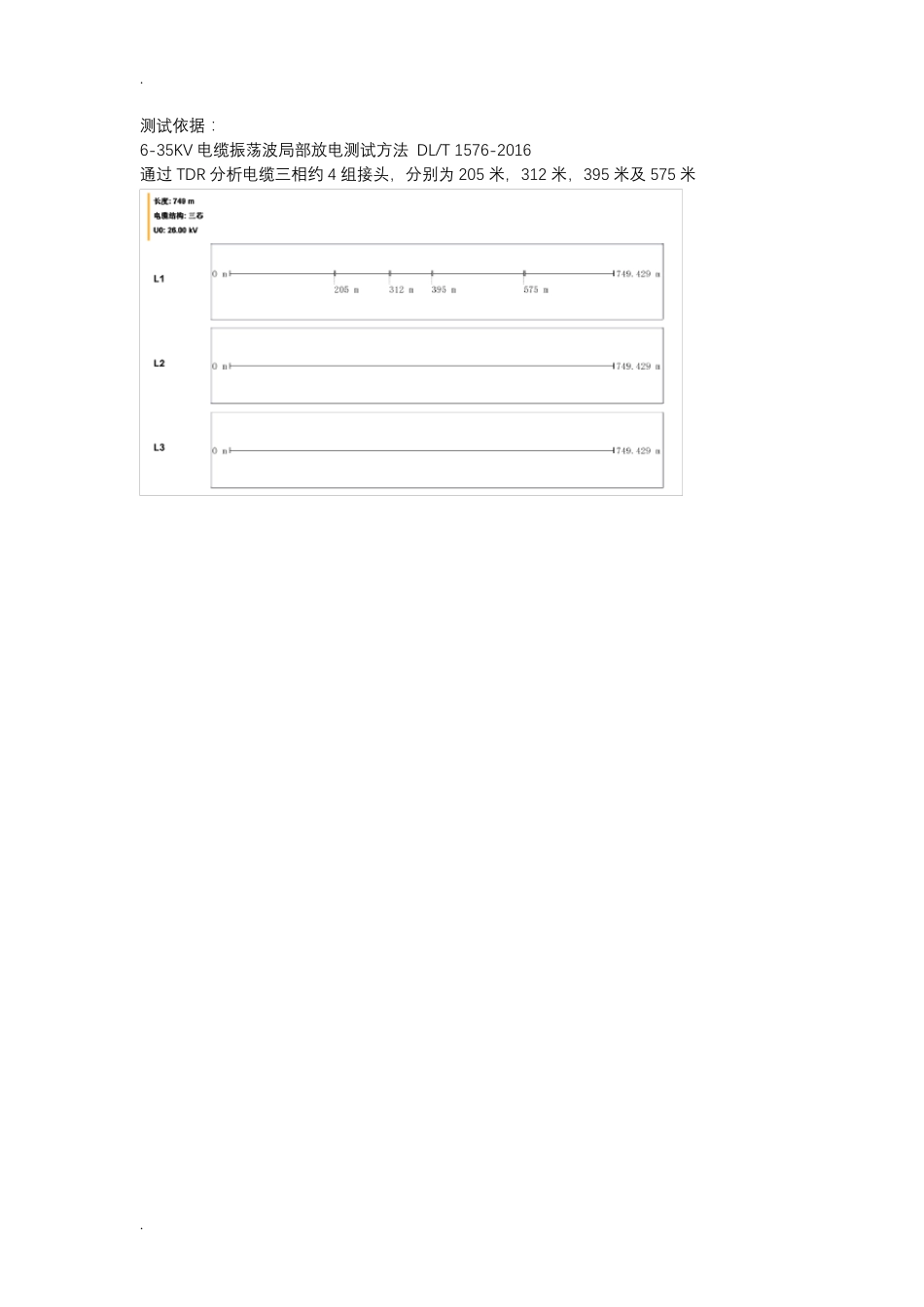

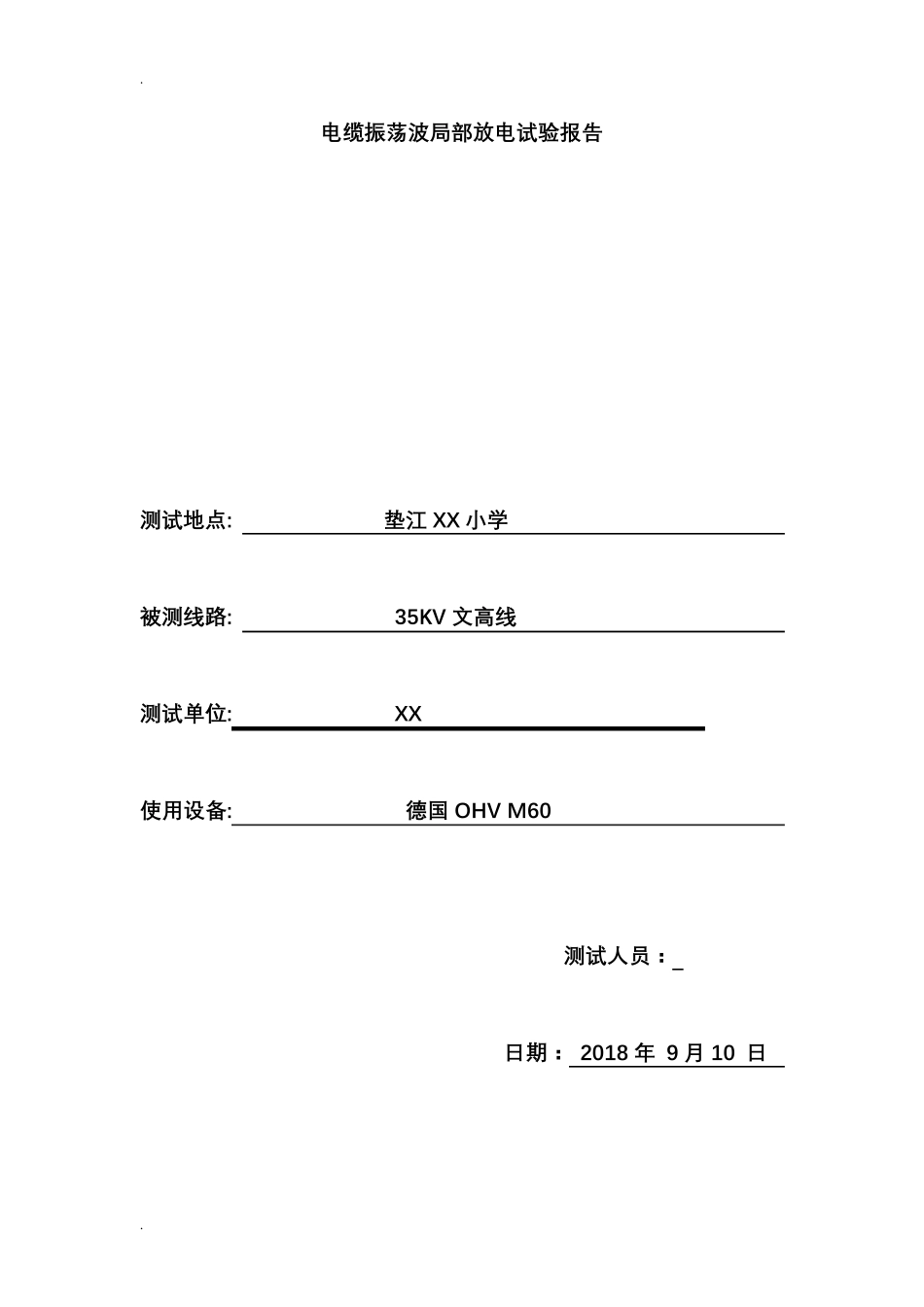

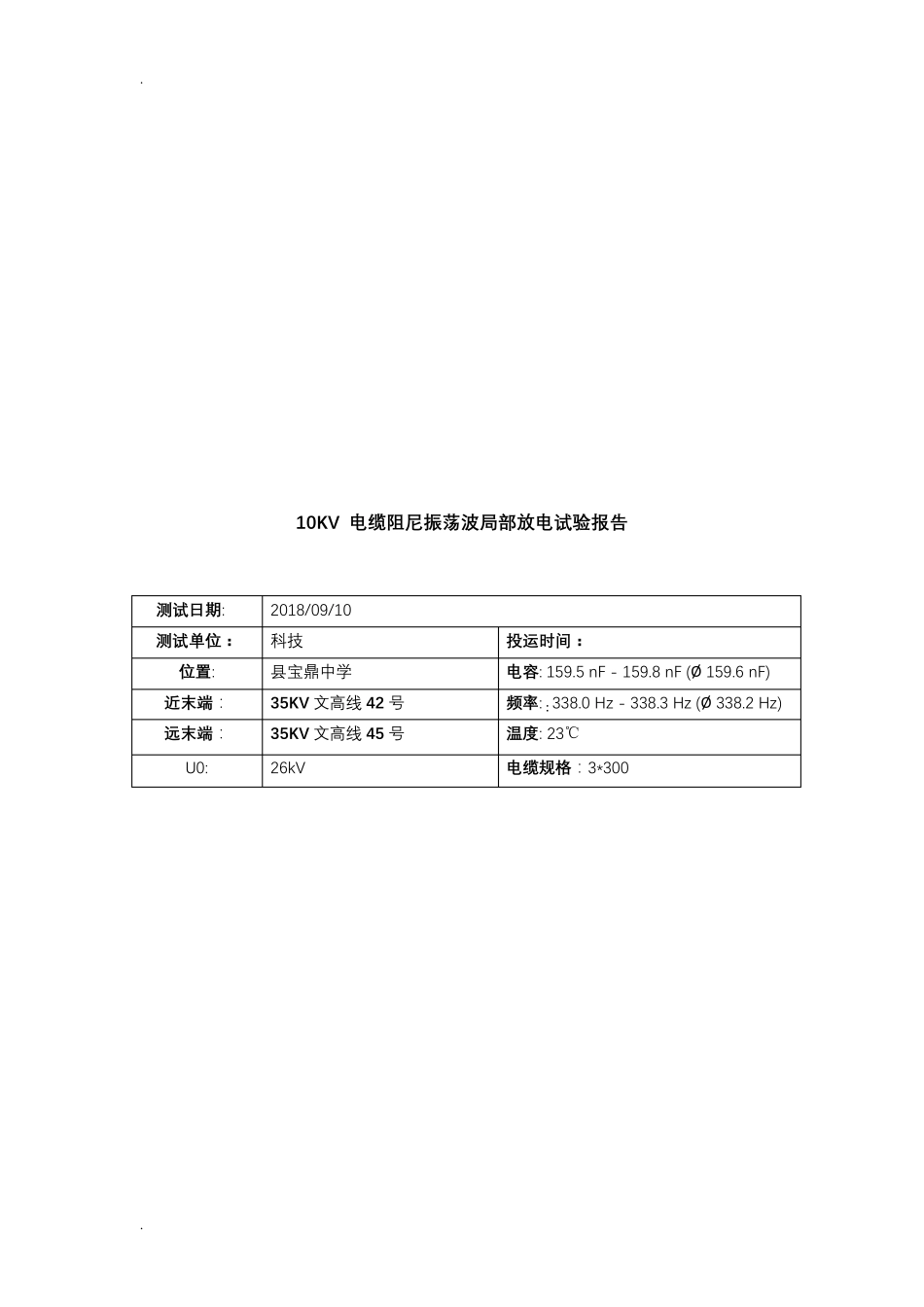

. . 电 缆 振 荡 波 局 部 放 电 试 验 报 告 测 试 地 点 : 垫 江 XX 小 学 被 测 线 路 : 35KV 文 高 线 测 试 单 位 : XX 使 用 设 备 : 德 国 OHV M60 测 试 人 员 ： 日 期 ： 2018 年 9 月 10 日 . . 10KV 电 缆 阻 尼 振 荡 波 局 部 放 电 试 验 报 告 测 试 日 期 : 2018/09/10 测 试 单 位 ： 科 技 投 运 时 间 ： 位 置 : 县 宝 鼎 中 学 电 容 : 159.5 nF - 159.8 nF (Ø 159.6 nF) 近 末 端 ： 35KV 文 高 线 42 号 频 率 : : 338.0 Hz - 338.3 Hz (Ø 338.2 Hz) 远 末 端 ： 35KV 文 高 线 45 号 温 度 : 23℃ U0: 26kV 电 缆 规 格 ： 3*300 . . 测 试 依 据 ： 6-35KV 电 缆 振 荡 波 局 部 放 电 测 试 方 法 DL/T 1576-2016 通 过 TDR 分 析 电 缆 三 相 约 4 组 接 头 ， 分 别 为 205 米 ， 312 米 ， 395 米 及 575 米 . . TDR 校 验 结 果 . . 通 过 TDR 校 验 得 到 电 缆 的 长 度 为 750 米 ， 远 端 波 形 反 射 明 显 ， 波 速 为 172m/us 背 景 信 号 ： (0U0) 187PC 加 压 窗 . . 1U0 下 波 形 1.5U0 下 波 形 AB 相 在 升 压 到 1U0 时 能 看 到 明 显 的 放 电 信 号 ， 分 布 在 一 三 象 限 ， 局 放 特 征 较为 相 似 . . 局放测试结果：PRPDA/局放检测 升 压 次 数 ： 分析区域 1 从 0.05 ms 到 1.54 ms 同时相位角从 3.0° 到 93.0° 分析区域 2 从 3.03 ms 到 4.52 ms 同时相位角从 183.0° 到 273.0° 一 三 象 限 放电 信 号 很 集 中 ， 放电 信 号 随 电 压 的 升 高 而 增 大 . . . . 局 放 测 试 结 果 ： 局 放 位 置 映 像 结 论 ： 典 型 的 柱 状 集 中 现 象 ， 根 据 《 DL/T1576-2016 6kv～ 35kv 电 缆 振 荡 波 局 部 放 电 测 试 方法 》 标 准 ， 两 处 放 电 量 都 超 过 了 临 界 值 ， 通 过 校 验 波 形 来 看 ， 此 处 均 为 中 间 接 头 的 位 置 电 缆 振 荡 波 数 据 分 析 中 发 现 有 ...
