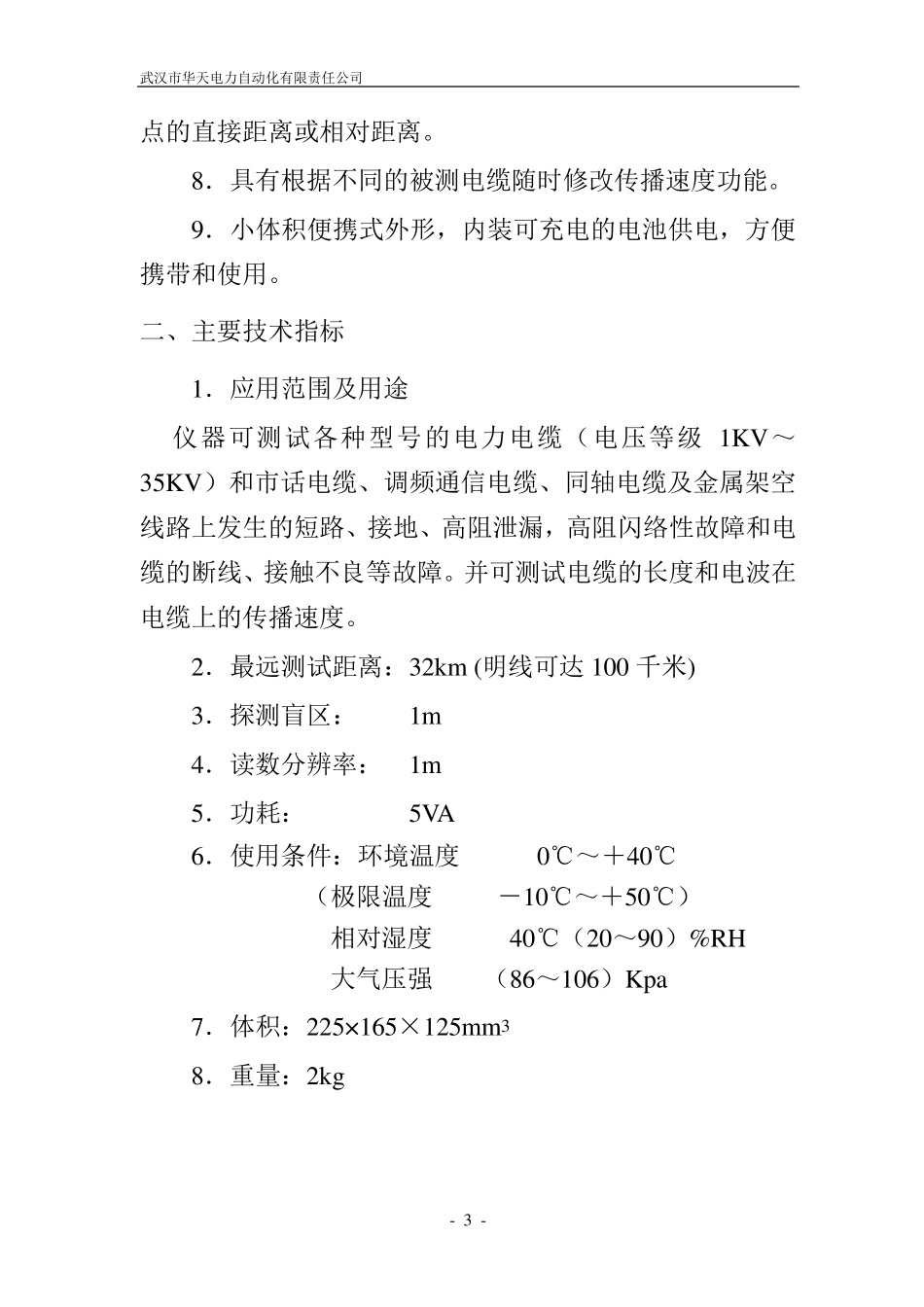

武汉市华天电力自动化有限责任公司 - 1 - 电缆故障测试仪说明书 第一节 概 述 有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。 电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。 武汉市华天电力自动化有限责任公司 - 2 - 第二节 功能介绍及技术指标 一、功能介绍 1．功能齐全 测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。 2．试精度高 仪器采用高速数据采样技术，A/D 采样速度为 100MHz，使仪器读取分辨率为 1m，探测盲区为 1m。 3．智能化程度高 测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。 4．具有波形及参数存储，调出功能 采用非易失性器件，关机后波形、数据不易失。 5．具有双踪显示功能。 可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。 6．具有波形扩展比例功能。 改变波形比例，可扩展波形进行精确测试。 7．可任意改变双光标的位置，直接显示故障点与测试武 汉 市 华 天 电 力 自 动 化 有 限 责 任 公 司 - 3 - 点 的 直 接 距 离 或 相 对 距 离 。 8． 具 有 根 据 不 同 的 被 测 电 缆 随 时 修 改 传 播 速 度 功 能 。 9． 小 体 积 便 携 式 外 形 ， 内 装 可 充 电 的 电 池 供 电 ， 方 便携 带 和 使 用 。 二 、 主 要 技 术 指 标 1． 应 用 范 围 及 用 途 仪 器 可 测 试 各 种 型 号 的 电 力 电 缆 （ 电 压 等 级1KV～35KV） ...
