电缆施工质量验收评定表(分项工程)

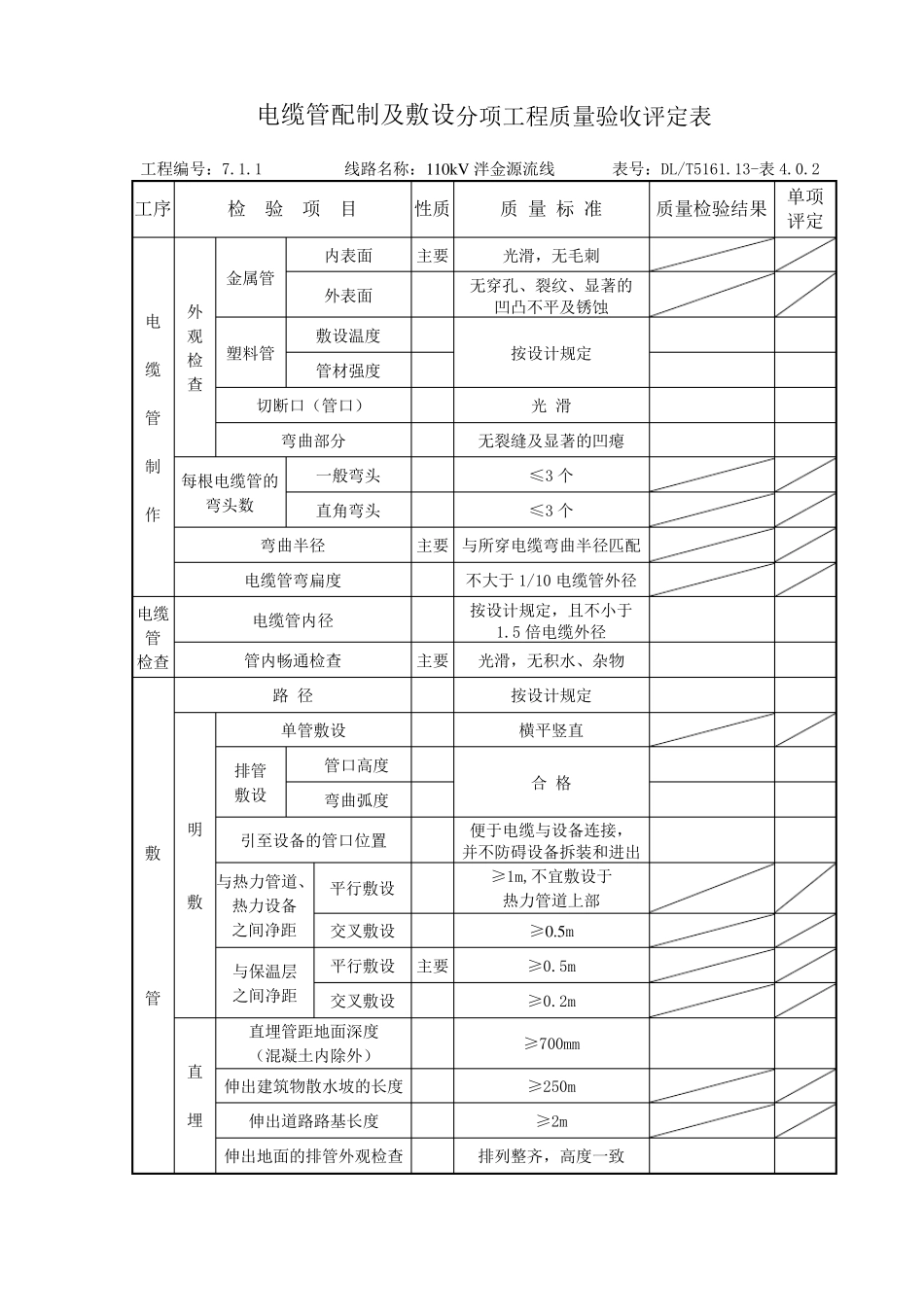

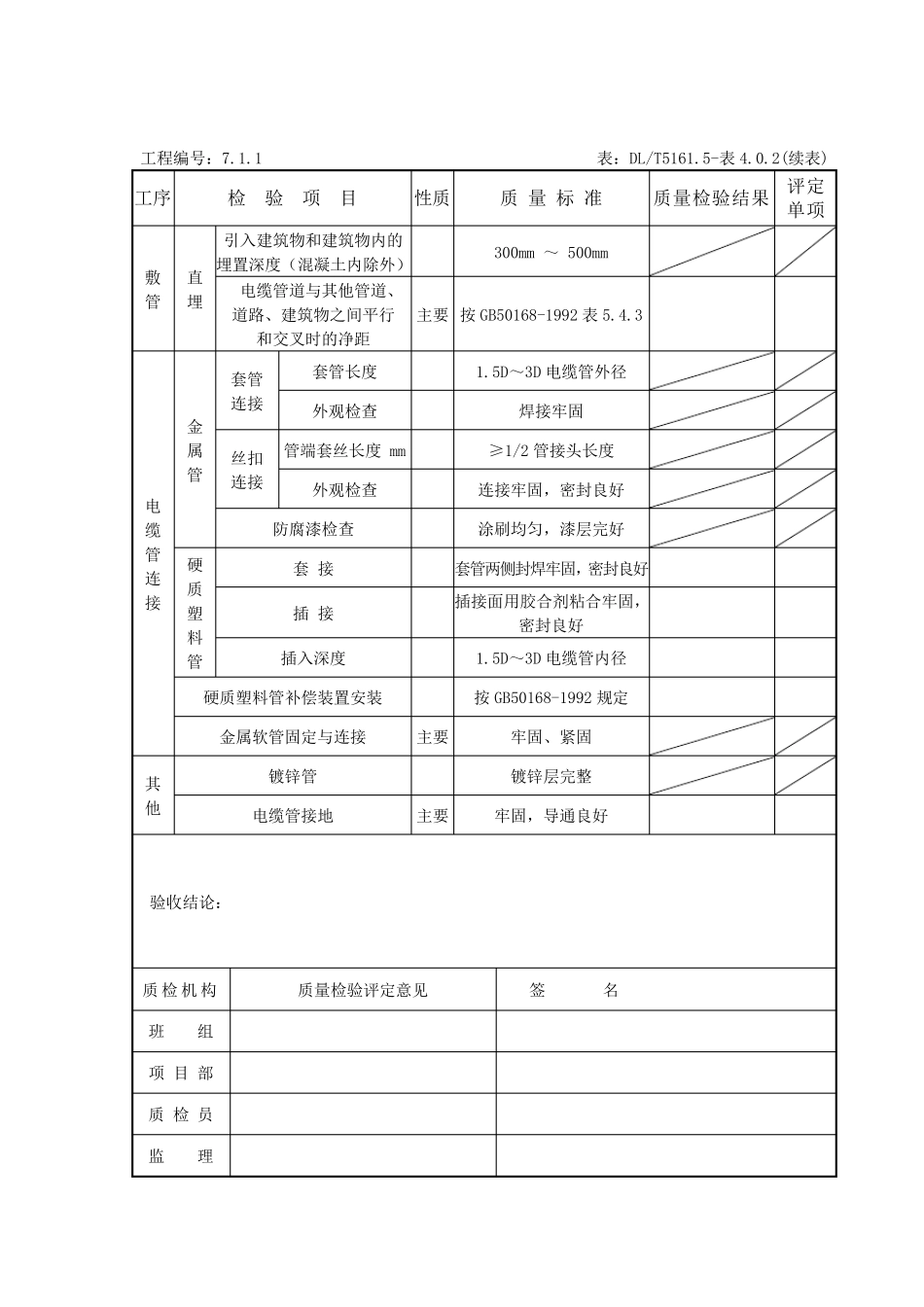

电缆管配制及敷设分项工程质量验收评定表 工程编号：7.1.1 线路名称：110kV 泮金源流线 表号：DL/T5161.13-表4.0.2 工序 检 验 项 目 性质 质 量 标 准 质量检验结果 单项 评定 电 缆 管 制 作 外 观 检 查 金属管 内表面 主要 光滑，无毛刺 外表面 无穿孔、裂纹、显著的 凹凸不平及锈蚀 塑料管 敷设温度 按设计规定 管材强度 切断口（管口） 光 滑 弯曲部分 无裂缝及显著的凹瘪 每根电缆管的弯头数 一般弯头 ≤3 个 直角弯头 ≤3 个 弯曲半径 主要 与所穿电缆弯曲半径匹配 电缆管弯扁度 不大于 1/10 电缆管外径 电缆 管 检查 电缆管内径 按设计规定，且不小于 1.5 倍电缆外径 管内畅通检查 主要 光滑，无积水、杂物 敷 管 路 径 按设计规定 明 敷 单管敷设 横平竖直 排管 敷设 管口高度 合 格 弯曲弧度 引至设备的管口位置 便于电缆与设备连接， 并不防碍设备拆装和进出 与热力管道、热力设备 之间净距 平行敷设 ≥1m,不宜敷设于 热力管道上部 交叉敷设 ≥0.5m 与保温层 之间净距 平行敷设 主要 ≥0.5m 交叉敷设 ≥0.2m 直 埋 直埋管距地面深度 （混凝土内除外） ≥700mm 伸 出建 筑 物散 水坡 的长 度 ≥250m 伸 出道路路基 长 度 ≥2m 伸 出地面的排管外观检查 排列 整 齐 ，高度一致 工程编号：7.1.1 表：DL/T5161.5-表4.0.2(续表) 工序 检 验 项 目 性质 质 量 标 准 质量检验结果 评定 单项 敷 管 直 埋 引入建筑物和建筑物内的埋置深度（混凝土内除外） 300mm ～ 500mm 电缆管道与其他管道、 道路、建筑物之间平行 和交叉时的净距 主要 按GB50168-1992 表5.4.3 电 缆 管 连 接 金 属 管 套管 连接 套管长度 1.5D～3D 电缆管外径 外观检查 焊接牢固 丝扣 连接 管端套丝长度 mm ≥1/2 管接头长度 外观检查 连接牢固，密封良好 防腐漆检查 涂刷均匀，漆层完好 硬 质 塑 料 管 套 接 套管两侧封焊牢固，密封良好 插 接 插接面用胶合剂粘合牢固， 密封良好 插入深度 1.5D～3D 电缆管内径 硬质塑料管补偿装置安装 按GB50168-1992 规定 金属软管固定与连接 主要 牢固、紧固 其 他 镀锌管 镀锌层完整 电缆管接地 主要 牢固，导通良好 验收结论： 质检机 构 质量检验评定意见 签 名 班 组 项 目 部 质 检 员 监 理...
