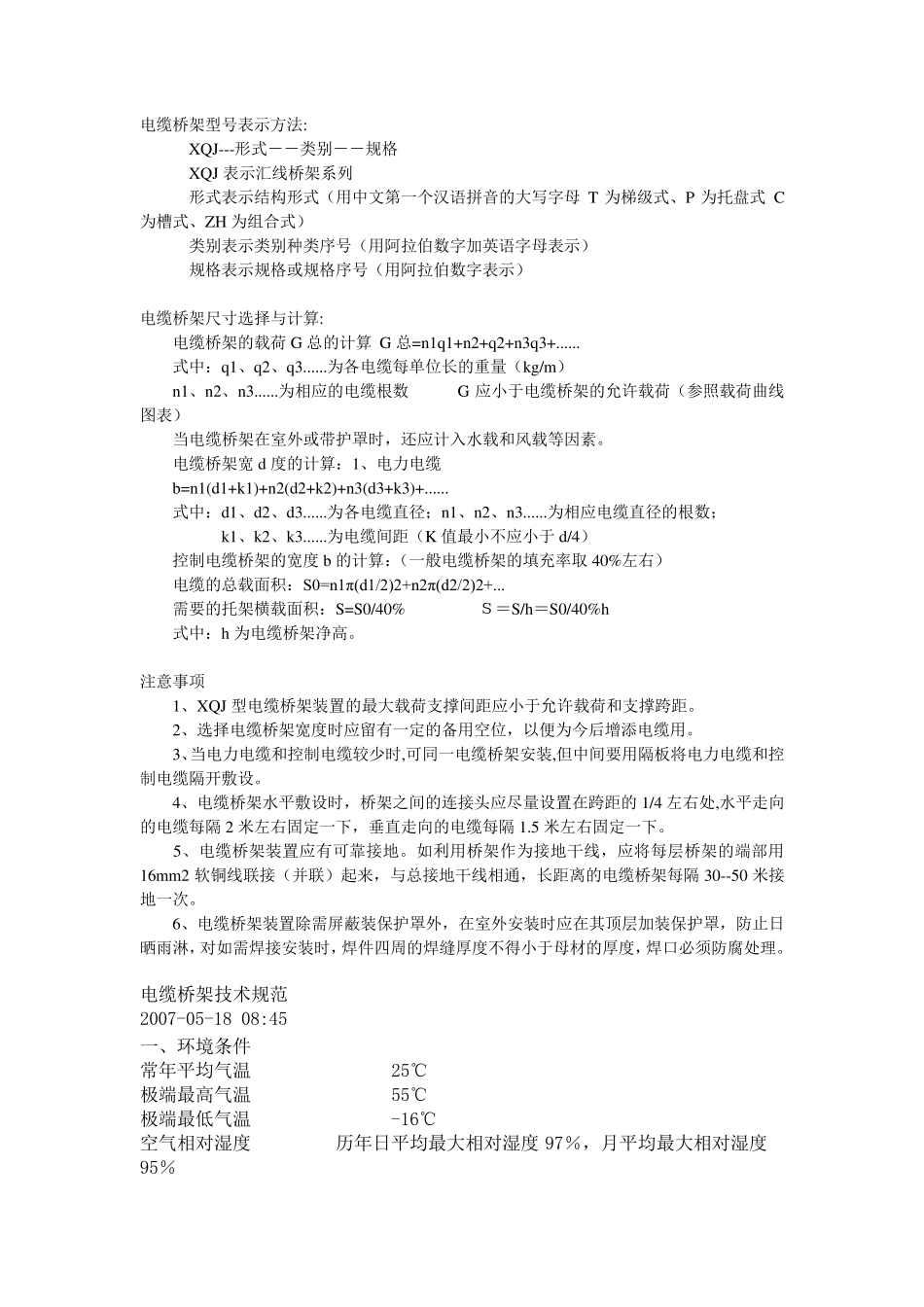

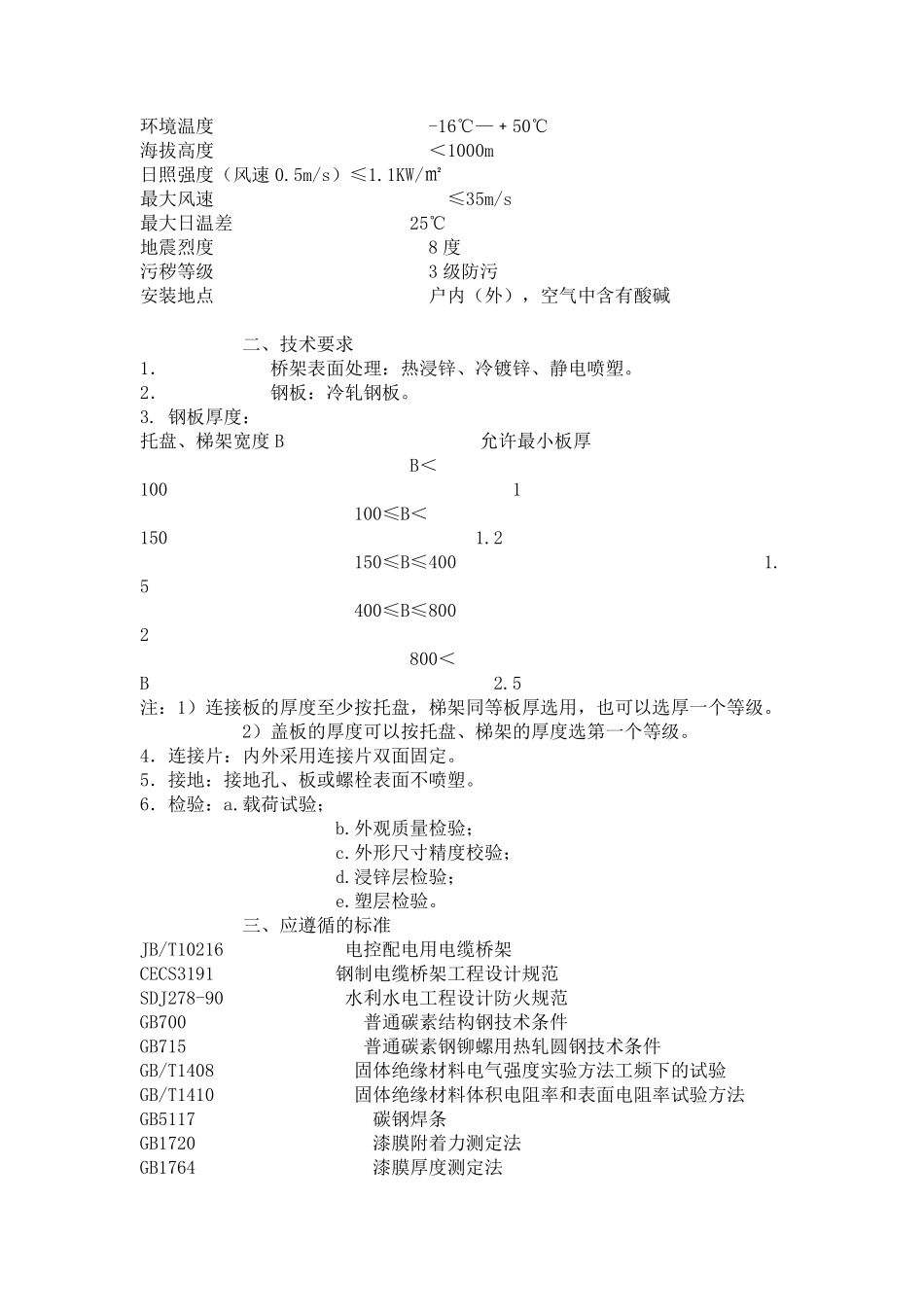

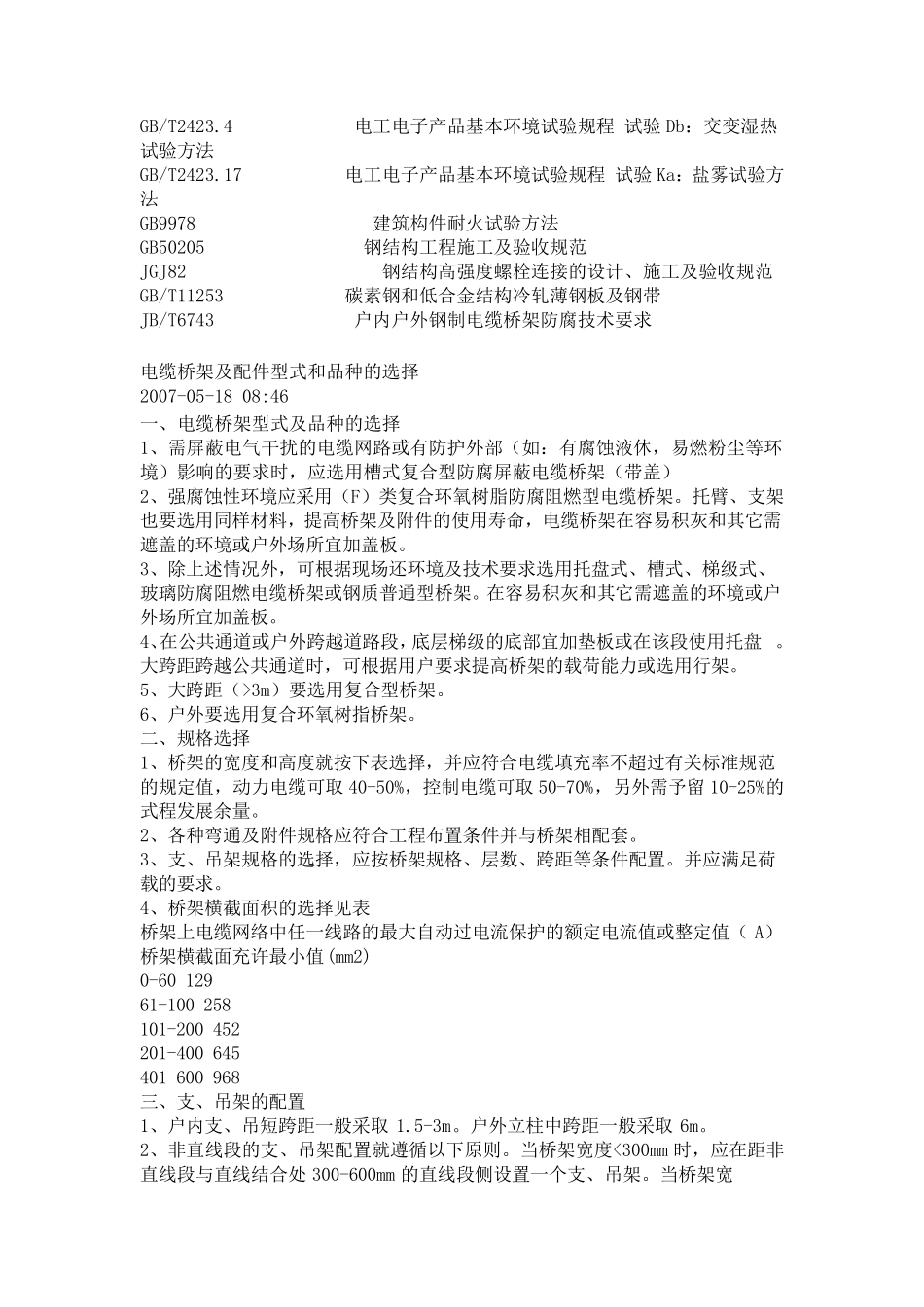

电 缆 桥 架 型 号 表 示 方 法 : XQJ---形 式 － － 类 别 － － 规 格 XQJ 表 示 汇 线 桥 架 系 列 形 式 表 示 结 构 形 式 （ 用 中 文 第 一 个 汉 语 拼 音 的 大 写 字 母 T 为 梯 级 式 、 P 为 托 盘 式 C为 槽 式 、 ZH 为 组 合 式 ） 类 别 表 示 类 别 种 类 序 号 （ 用 阿 拉 伯 数 字 加 英 语 字 母 表 示 ） 规 格 表 示 规 格 或 规 格 序 号 （ 用 阿 拉 伯 数 字 表 示 ） 电 缆 桥 架 尺 寸 选 择 与 计 算 : 电 缆 桥 架 的 载 荷 G 总 的 计 算 G 总 =n1q1+n2+q2+n3q3+...... 式 中 ： q1、 q2、 q3......为 各 电 缆 每 单 位 长 的 重 量 （ kg/m） n1、 n2、 n3......为 相 应 的 电 缆 根 数 G 应 小 于 电 缆 桥 架 的 允 许 载 荷 （ 参 照 载 荷 曲 线图 表 ） 当 电 缆 桥 架 在 室 外 或 带 护 罩 时 ， 还 应 计 入 水 载 和 风 载 等 因 素 。 电 缆 桥 架 宽 d 度 的 计 算 ： 1、 电 力 电 缆 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+...... 式 中 ： d1、 d2、 d3......为 各 电 缆 直 径 ； n1、 n2、 n3......为 相 应 电 缆 直 径 的 根 数 ； k1、 k2、 k3......为 电 缆 间 距 （ K 值 最 小 不 应 小 于 d/4） 控 制 电 缆 桥 架 的 宽 度 b 的 计 算 ：（ 一 般 电 缆 桥 架 的 填 充 率 取 40%左 右 ） 电 缆 的 总 载 面 积 ： S0=n1π(d1/2)2+n2π(d2/2)2+... 需 要的 托 架 横载 面 积 ： S=S0/40% Ｓ＝S/h＝S0/40%h 式 中 ： h 为 电 缆 桥 架 净高。 注意事项 1、 XQJ 型 电 缆 桥 架 装置的 最 大 载 荷 支撑间 距 应 小 于 允 许 载 荷 和 支撑跨距 。 2、 选 择 电 缆 桥 架 宽 度 时 应 留有一 定的 备用 空位 ， 以便为 今后增添电 缆 用 。 3、当 电 力 电 缆 和 控 制 电 缆 较少时 ,可同一 电 缆 桥 架 安装,但中 间 要用 隔板将电 力 电 缆 和 控制 电 缆 隔开敷设。 4、 电 缆 桥 架 水 平敷设时 ， 桥 架 之间 的 连接头应 尽...
