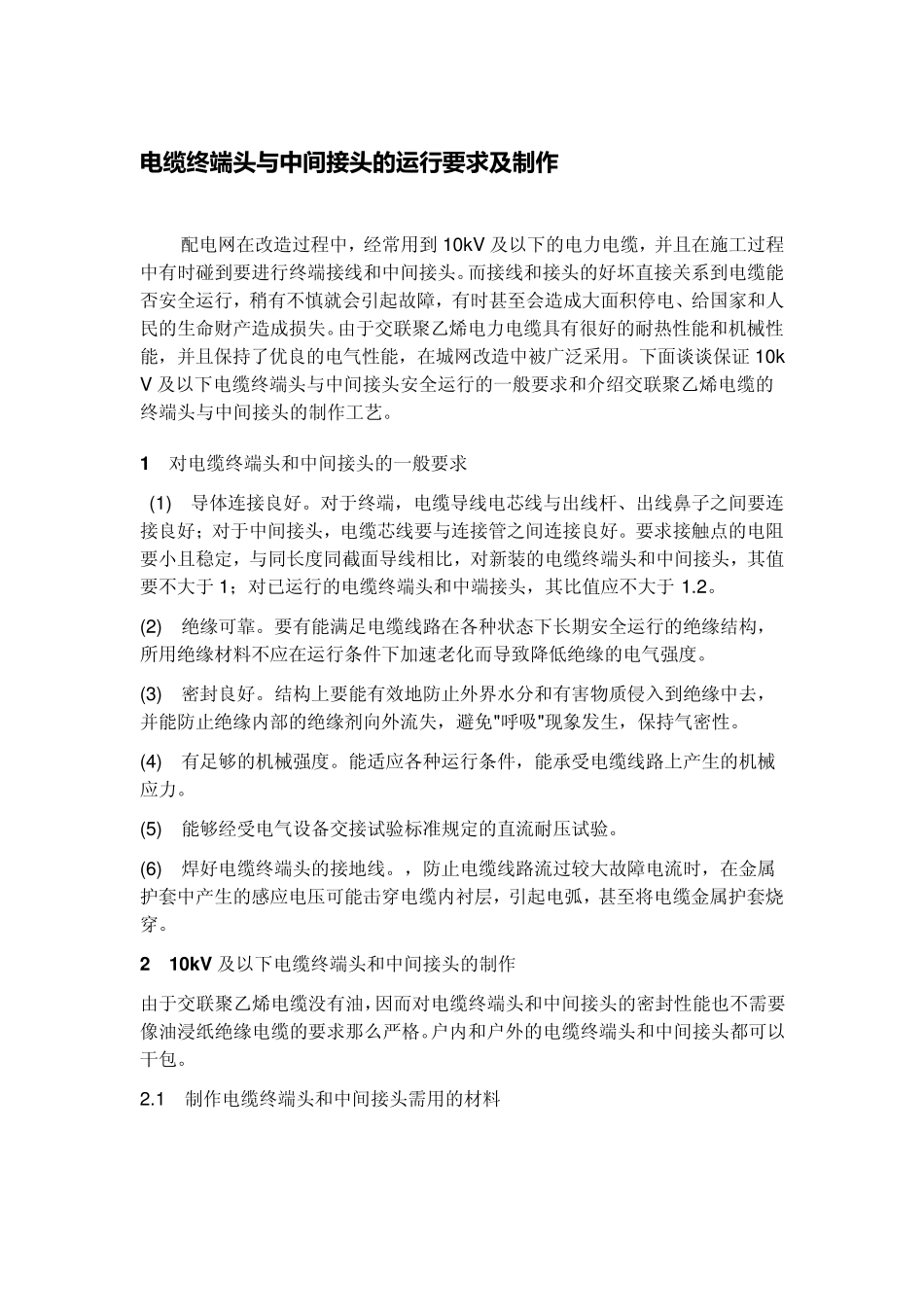

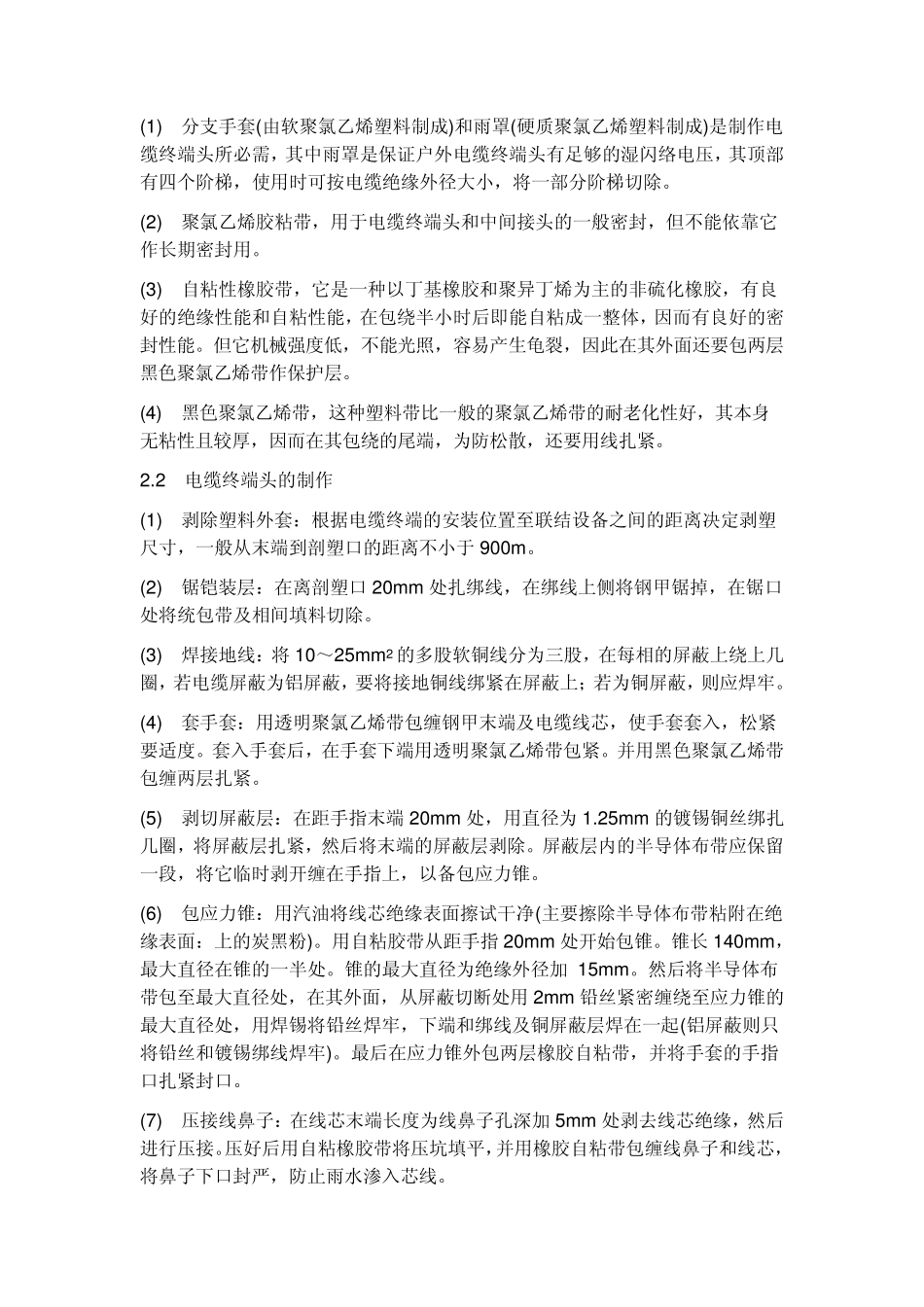

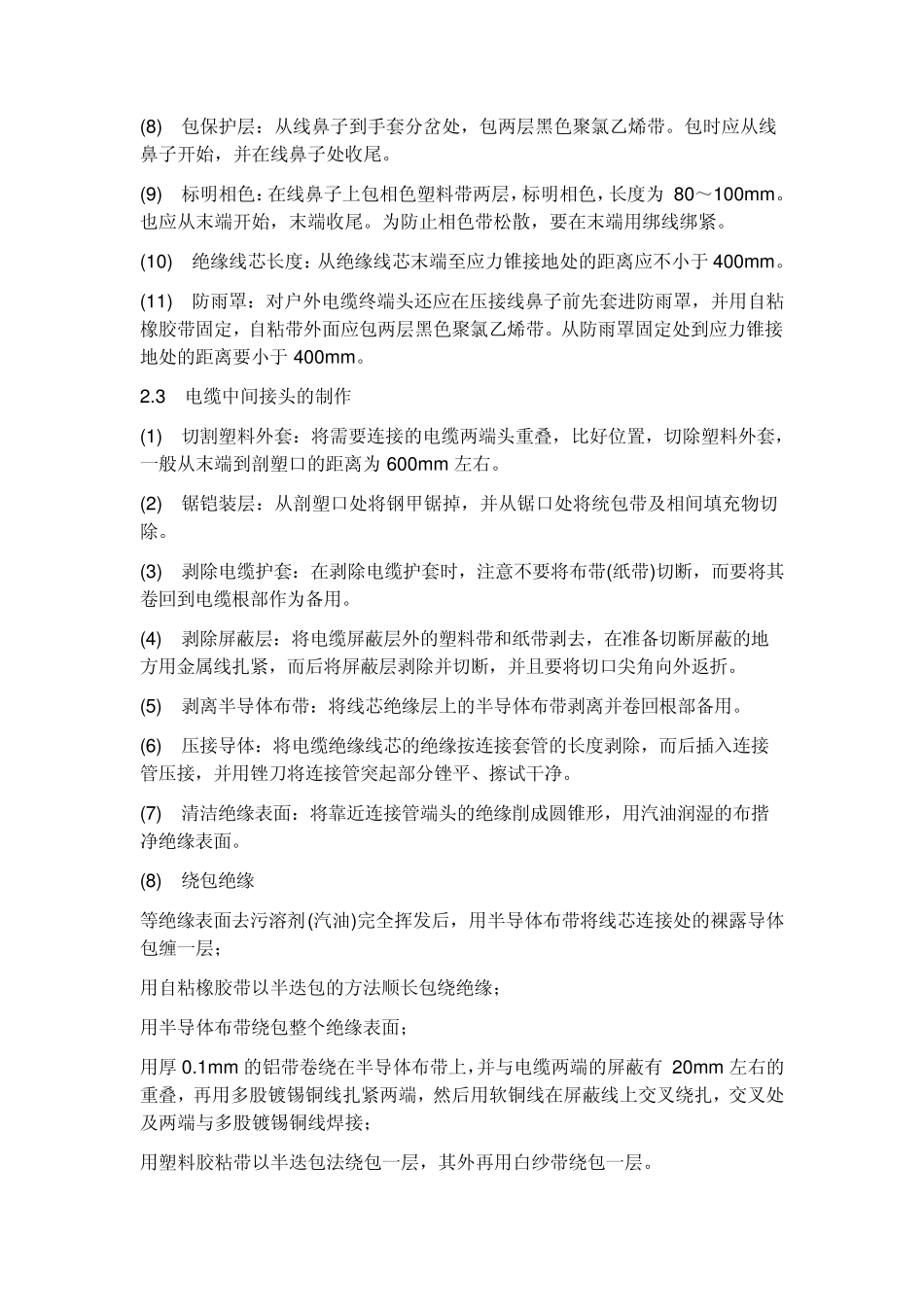

电 缆 终 端 头 与中间接头 的运行要求及制作 配电网在改造过程中，经常用到10kV 及以下的电力电缆，并且在施工过程中有时碰到要进行终端接线和中间接头。而接线和接头的好坏直接关系到电缆能否安全运行，稍有不慎就会引起故障，有时甚至会造成大面积停电、给国家和人民的生命财产造成损失。由于交联聚乙烯电力电缆具有很好的耐热性能和机械性能，并且保持了优良的电气性能，在城网改造中被广泛采用。下面谈谈保证 10kV 及以下电缆终端头与中间接头安全运行的一般要求和介绍交联聚乙烯电缆的终端头与中间接头的制作工艺。 1 对电缆终端头和中间接头的一般要求 (1) 导体连接良好。对于终端，电缆导线电芯线与出线杆、出线鼻子之间要连接良好；对于中间接头，电缆芯线要与连接管之间连接良好。要求接触点的电阻要小且稳定，与同长度同截面导线相比，对新装的电缆终端头和中间接头，其值要不大于 1；对已运行的电缆终端头和中端接头，其比值应不大于 1.2。 (2) 绝缘可靠。要有能满足电缆线路在各种状态下长期安全运行的绝缘结构，所用绝缘材料不应在运行条件下加速老化而导致降低绝缘的电气强度。 (3) 密封良好。结构上要能有效地防止外界水分和有害物质侵入到绝缘中去，并能防止绝缘内部的绝缘剂向外流失，避免"呼吸"现象发生，保持气密性。 (4) 有足够的机械强度。能适应各种运行条件，能承受电缆线路上产生的机械应力。 (5) 能够经受电气设备交接试验标准规定的直流耐压试验。 (6) 焊好电缆终端头的接地线。，防止电缆线路流过较大故障电流时，在金属护套中产生的感应电压可能击穿电缆内衬层，引起电弧，甚至将电缆金属护套烧穿。 2 10kV 及以下电缆终端头和中间接头的制作 由于交联聚乙烯电缆没有油，因而对电缆终端头和中间接头的密封性能也不需要像油浸纸绝缘电缆的要求那么严格。户内和户外的电缆终端头和中间接头都可以干包。 2.1 制作电缆终端头和中间接头需用的材料 (1) 分支手套(由软聚氯乙烯塑料制成)和雨罩(硬质聚氯乙烯塑料制成)是制作电缆终端头所必需，其中雨罩是保证户外电缆终端头有足够的湿闪络电压，其顶部有四个阶梯，使用时可按电缆绝缘外径大小，将一部分阶梯切除。 (2) 聚氯乙烯胶粘带，用于电缆终端头和中间接头的一般密封，但不能依靠它作长期密封用。 (3) 自粘性橡胶带，它是一种以丁基橡胶和聚异丁烯为主的非硫化橡胶，有良好的绝缘性能和自粘性能，在包绕半小时后即能自粘成一整...
