电缆输送机说明书VIP专享

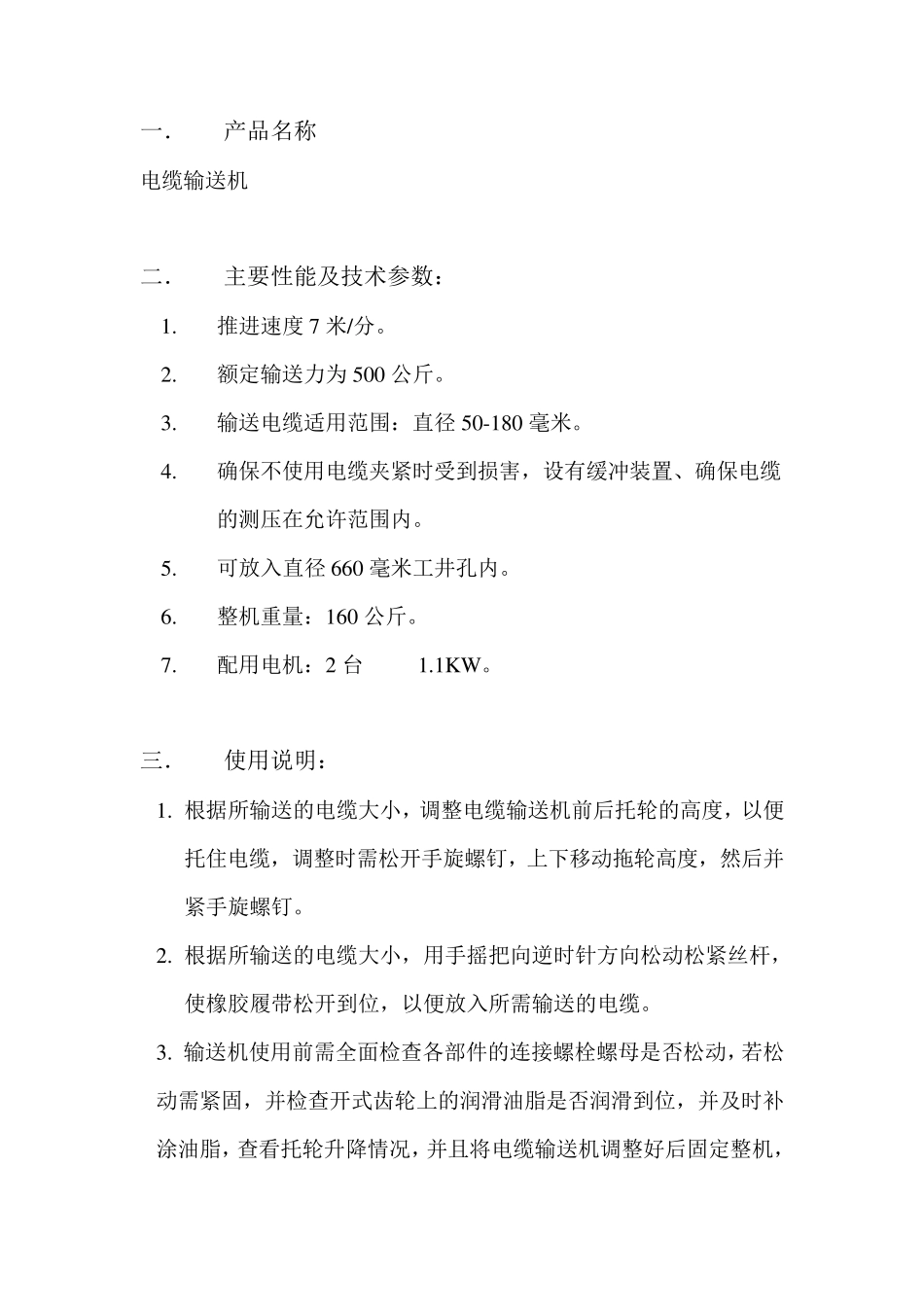

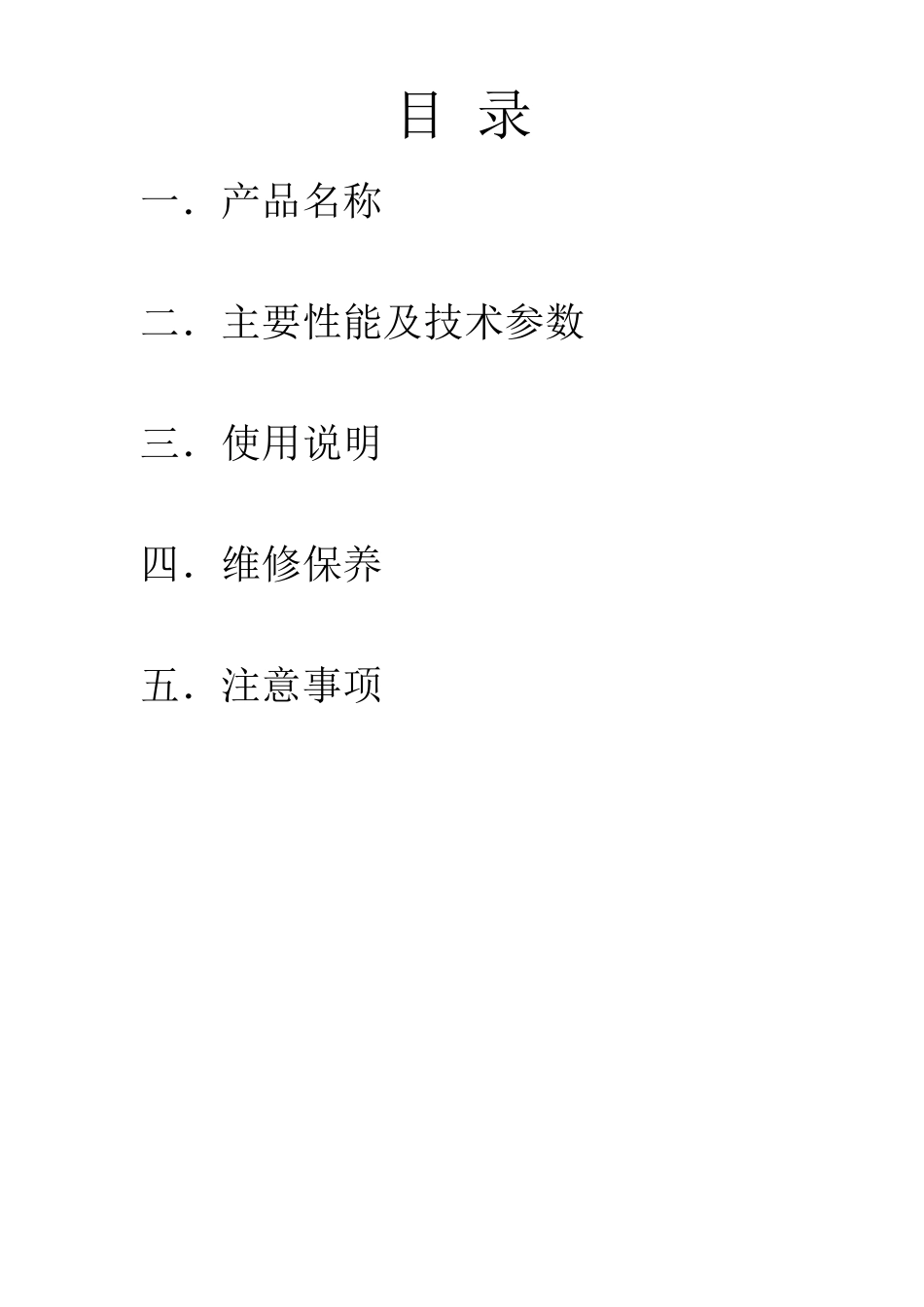

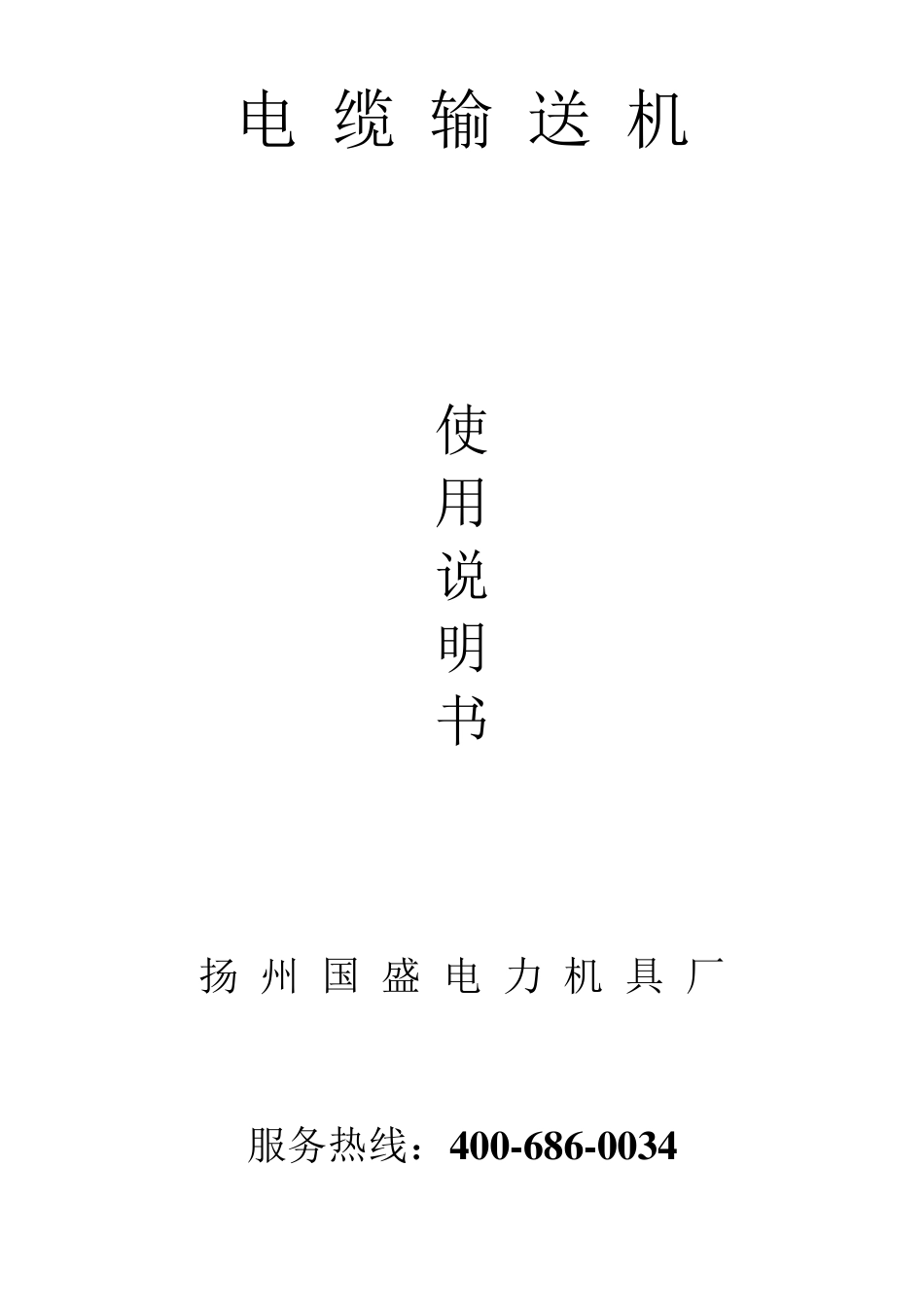

电 缆 输 送 机 使 用 说 明 书 扬 州 国 盛 电 力 机 具 厂 服务热线：4 0 0 -6 8 6 -0 0 3 4 目 录 一．产品名称 二．主要性能及技术参数 三．使用说明 四．维修保养 五．注意事项 一． 产品名称 电缆输送机 二． 主要性能及技术参数： 1. 推进速度7 米/分。 2. 额定输送力为500 公斤。 3. 输送电缆适用范围：直径50-180 毫米。 4. 确保不使用电缆夹紧时受到损害，设有缓冲装置、确保电缆的测压在允许范围内。 5. 可放入直径660 毫米工井孔内。 6. 整机重量：160 公斤。 7. 配用电机：2 台 1.1KW 。 三． 使用说明： 1. 根据所输送的电缆大小，调整电缆输送机前后托轮的高度，以便托住电缆，调整时需松开手旋螺钉，上下移动拖轮高度，然后并紧手旋螺钉。 2. 根据所输送的电缆大小，用手摇把向逆时针方向松动松紧丝杆，使橡胶履带松开到位，以便放入所需输送的电缆。 3. 输送机使用前需全面检查各部件的连接螺栓螺母是否松动，若松动需紧固，并检查开式齿轮上的润滑油脂是否润滑到位，并及时补涂油脂，查看托轮升降情况，并且将电缆输送机调整好后固定整机，然后空载运转电缆输送机五分钟，以便检查整机工作情况。 4 .单机使用 电缆输送机需要固定于地面，调整好托轮高度，然后松开橡胶履带，将电缆放入橡胶履带之内，用扳手顺时针转动松紧丝杆夹住电缆，启动电机，电缆输送机便可以输送作业。 5 .串联使用 因大截面电缆重量重，单机使用很难满足施工要求，这时需在牵引机配合下，进行多台电缆输送机串联使用。 1 ） 电缆在牵引机牵引下进入第一台电缆输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后同时开动牵引机和电缆输送机。 2 ） 电缆进入第二台电缆输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后开动牵引机和两台电缆输送机。 3 ） 电缆进入第三台输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后开动牵引机和三台电缆输送机。 4 ） 重复上述动作，直至电缆进入最后一台电缆输送机，此时便可以进行整条线路电缆的拖放施工作业。 5 ） 为保证各机同步运转，用户需根据具体施工方案配置相应的同步电源控制柜，同步电源控制柜分为总控箱和分控箱，一个总控箱可控制十台分控箱，一个分控箱控制一台电缆输送机，为方便用户使用，每个控制箱均有足够的电源插座，以便总控箱和分控箱和电缆输送机之间的连接，该控制系统为保证安全使用，每...
