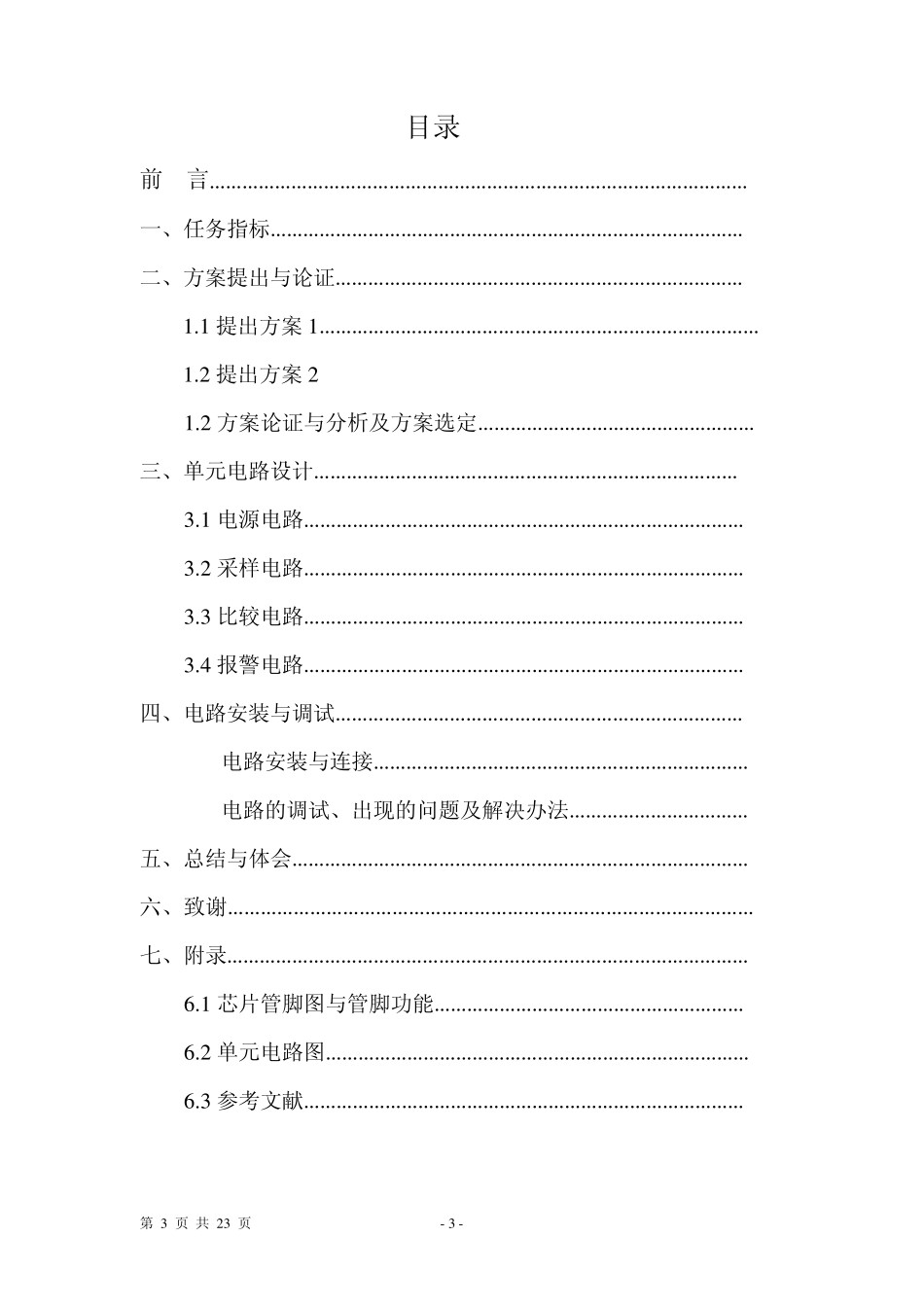

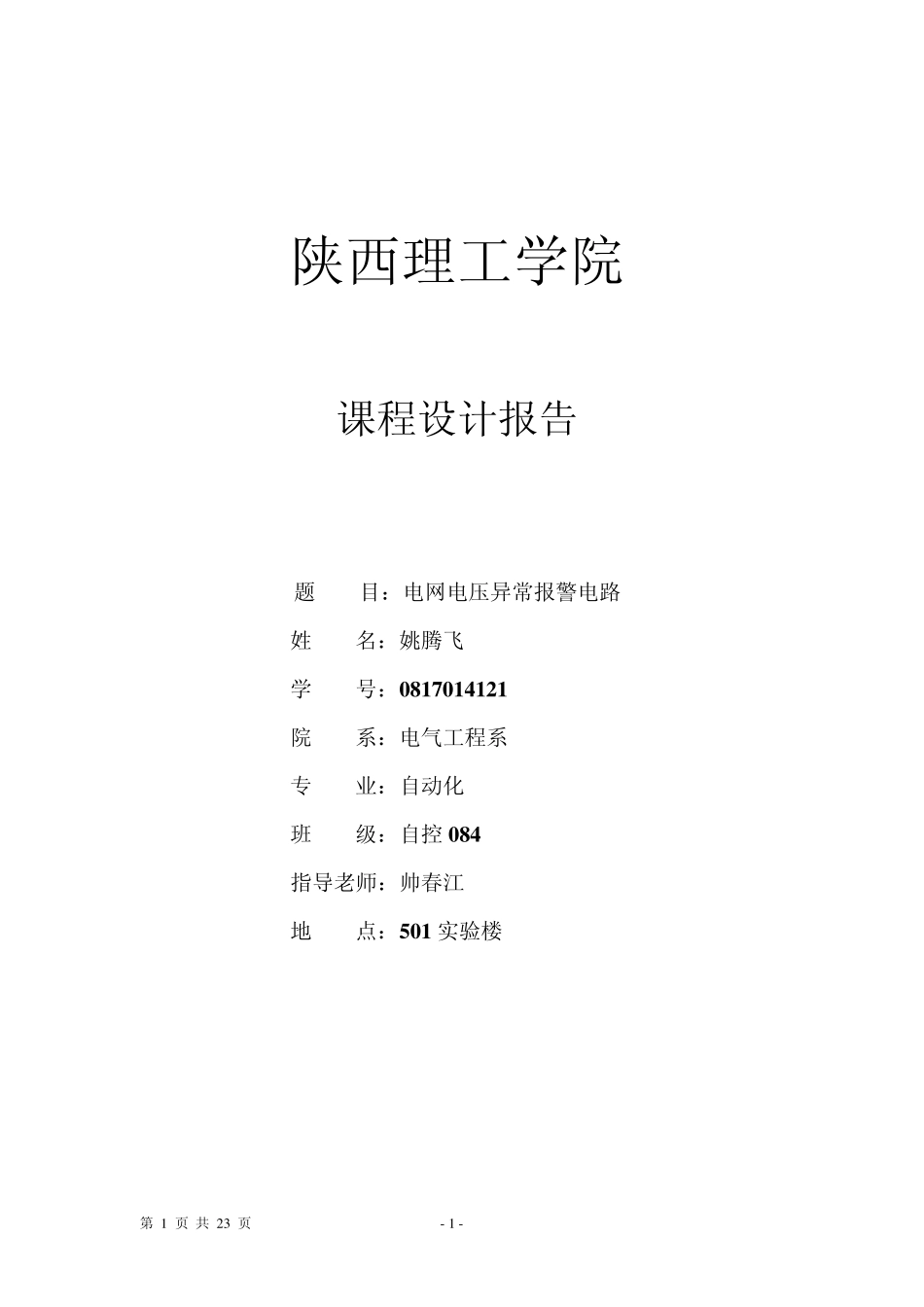

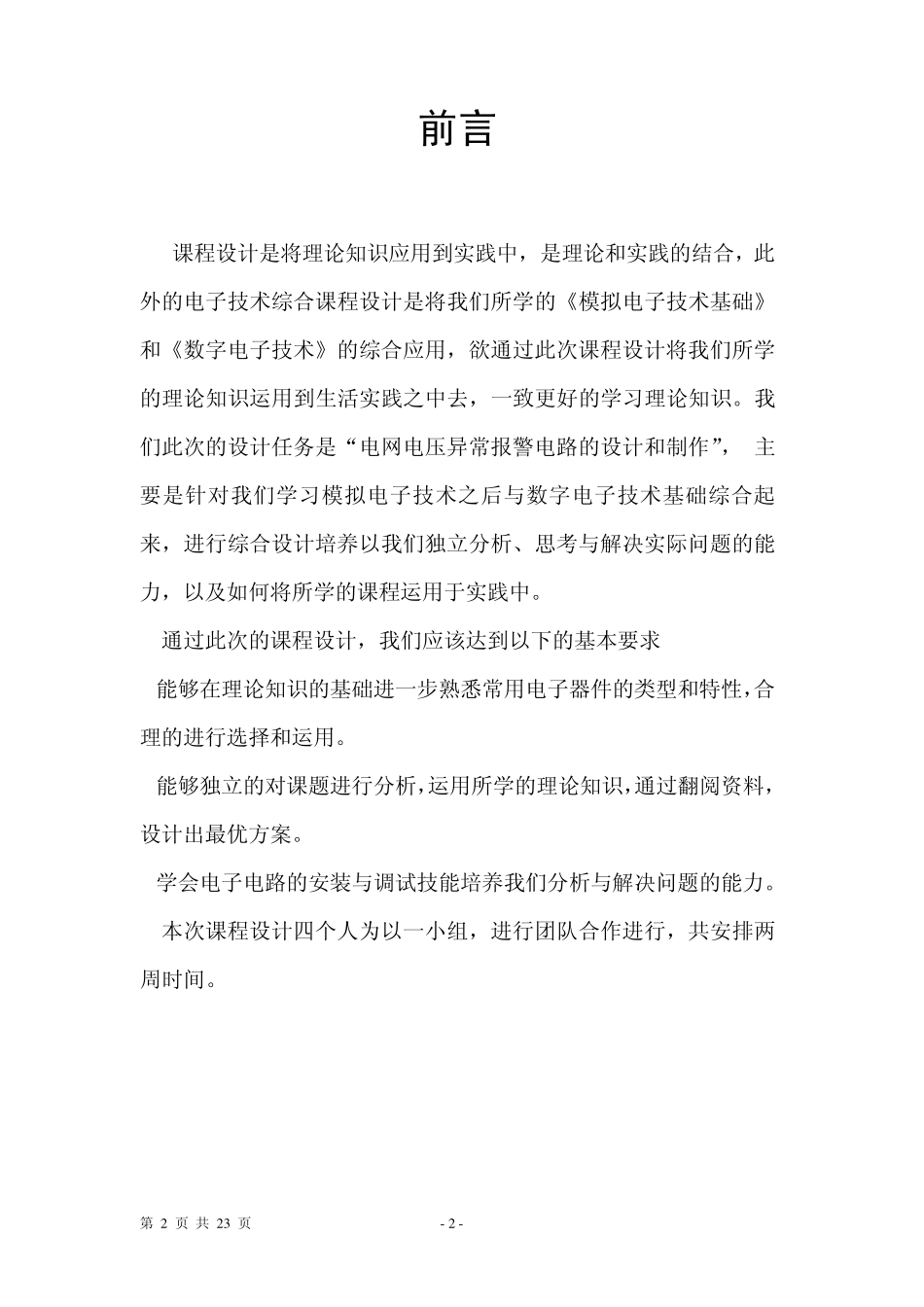

第 1 页 共 2 3 页 - 1 - 陕西理工学院 课程设计报告 题 目：电网电压异常报警电路 姓 名：姚腾飞 学 号：0 8 1 7 0 1 4 1 2 1 院 系：电气工程系 专 业：自动化 班 级：自控 0 8 4 指导老师：帅春江 地 点：5 0 1 实验楼 第 2 页 共 2 3 页 - 2 - 前言 课程设计是将理论知识应用到实践中，是理论和实践的结合，此外的电子技术综合课程设计是将我们所学的《模拟电子技术基础》和《数字电子技术》的综合应用，欲通过此次课程设计将我们所学的理论知识运用到生活实践之中去，一致更好的学习理论知识。我们此次的设计任务是“电网电压异常报警电路的设计和制作”， 主要是针对我们学习模拟电子技术之后与数字电子技术基础综合起来，进行综合设计培养以我们独立分析、思考与解决实际问题的能力，以及如何将所学的课程运用于实践中。 通过此次的课程设计，我们应该达到以下的基本要求: 1能够在理论知识的基础进一步熟悉常用电子器件的类型和特性，合理的进行选择和运用。 2能够独立的对课题进行分析，运用所学的理论知识，通过翻阅资料，设计出最优方案。 3学会电子电路的安装与调试技能培养我们分析与解决问题的能力。 本次课程设计四个人为以一小组，进行团队合作进行，共安排两周时间。 第 3 页 共 2 3 页 - 3 - 目录 前 言„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2 一、任务指标„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4 二、方案提出与论证„„„„„„„„„„„„„„„„„„„„„„„„„5 1 .1 提出方案 1 „„„„„„„„„„„„„„„„„„„„„„„„„„„5 1 .2 提出方案 2 1 .2 方案论证与分析及方案选定„„„„„„„„„„„„„„„„„6 三、单元电路设计„„„„„„„„„„„„„„„„„„„„„„„„„„8 3 .1 电源电路„„„„„„„„„„„„„„„„„„„„„„„„„„„8 3 .2 采样电路„„„„„„„„„„„„„„„„„„„„„„„„„„„9 3 .3 比较电路„„„„„„„„„„„„„„„„„„„„„„„„„„„10 3 .4 报警电路„„„„„„„„„„„„„„„„„„„„„„„„„„„11 四、电路安装与调试„„„„„„„„„„„„„„„„„„„„„„„„„12 4.1电路安装与连接„„„„„„„„„„„„„„„„„„„„„„„13 4.2电...
