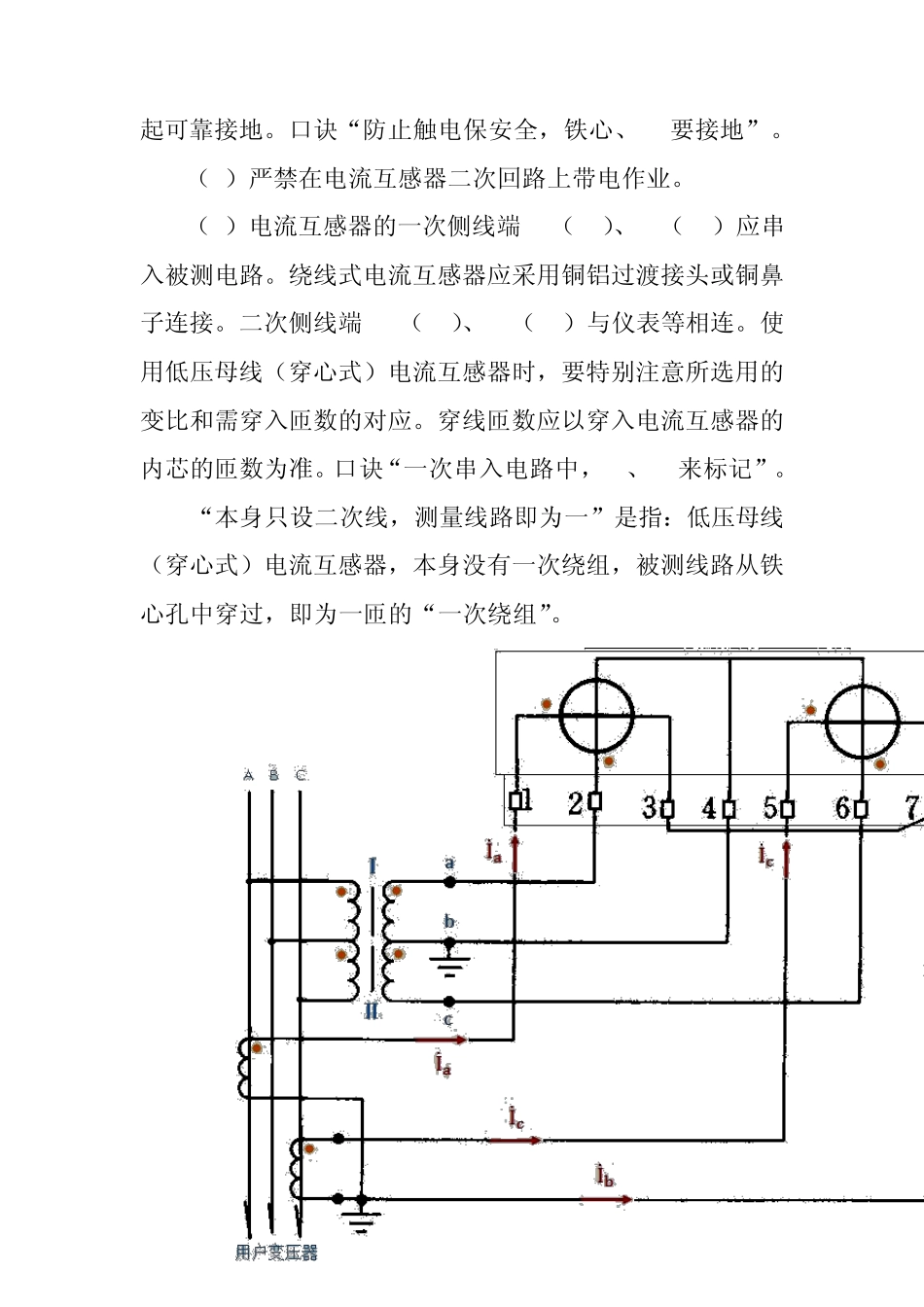

第六章 电能测量及接线 电工速查速算口诀(86)----- 仪用电流互感器的使用方法和注意事项 一、口诀 ●仪用电流互感器，实际是台变压器。 ●配接仪表测大流，电度计量也必须。 ●仪表显示乘变比，得出数值为实际。 ●二次两端接仪表，S1、S2来标记。 ●额定电流五安培，配用仪表要注意。 ●两端不可呈开路，不要串联熔断器。 ●防止触电保安全，铁心、S2要接地。 ●一次串入电路中，P1、P2来标记。 ●1进 2出去负载， 三相测量是必须。 ●本身只设二次线，测量线路即为一。 二、说明 1、电流互感器用于将交流高压系统中的电流或低压系统中的大电流转换成标准的小电流（一般为 5A或 1A），以便连接测量仪表或继电器，供测量电流、计量电能及继电保护用。所以，电流互感器又称为变流器，用TA表示（旧符号为 CT）。 2、电流互感器的安装及使用 （1）电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。 （2）电流互感器的准确度等级应按使用用途合理选择：电能计量应选用0.5级及以上的；1.0、3.0级的适用于电流表及保护用。 （3）电流互感器的二次回路不允许开路及安装熔断器。因为在二次侧开路时会产生很高的电压，这对运行人员和仪表都是很危险的。口诀“两端不可呈开路，不要串联熔断器”。 （4）电流互感器的二次侧在无特殊要求时，应同铁芯一起可靠接地。口诀“防止触电保安全，铁心、S2要接地”。 （6）严禁在电流互感器二次回路上带电作业。 （3）电流互感器的一次侧线端 P1（L1）、P2（L2）应串入被测电路。绕线式电流互感器应采用铜铝过渡接头或铜鼻子连接。二次侧线端 S1（K1）、S2（K2）与仪表等相连。使用低压母线（穿心式）电流互感器时，要特别注意所选用的变比和需穿入匝数的对应。穿线匝数应以穿入电流互感器的内芯的匝数为准。口诀“一次串入电路中，P1、P2来标记”。 “本身只设二次线，测量线路即为一”是指：低压母线（穿心式）电流互感器，本身没有一次绕组，被测线路从铁心孔中穿过，即为一匝的“一次绕组”。 电工速查速算口诀之（87）------ 穿芯式电流互感器一次绕组绕制和匝数的确定方案 一、口诀 ●穿芯电流互感器，绕制一次要仔细。 ●看清要求匝数值，来线穿入是 P 1。 ●穿孔几次为几匝，直接穿过则为一。 二、说明 穿芯式电流互感器的一次绕组，需要施工时由施工人员自行绕制。绕制前，要看清你所要的一次电流所需绕制...
