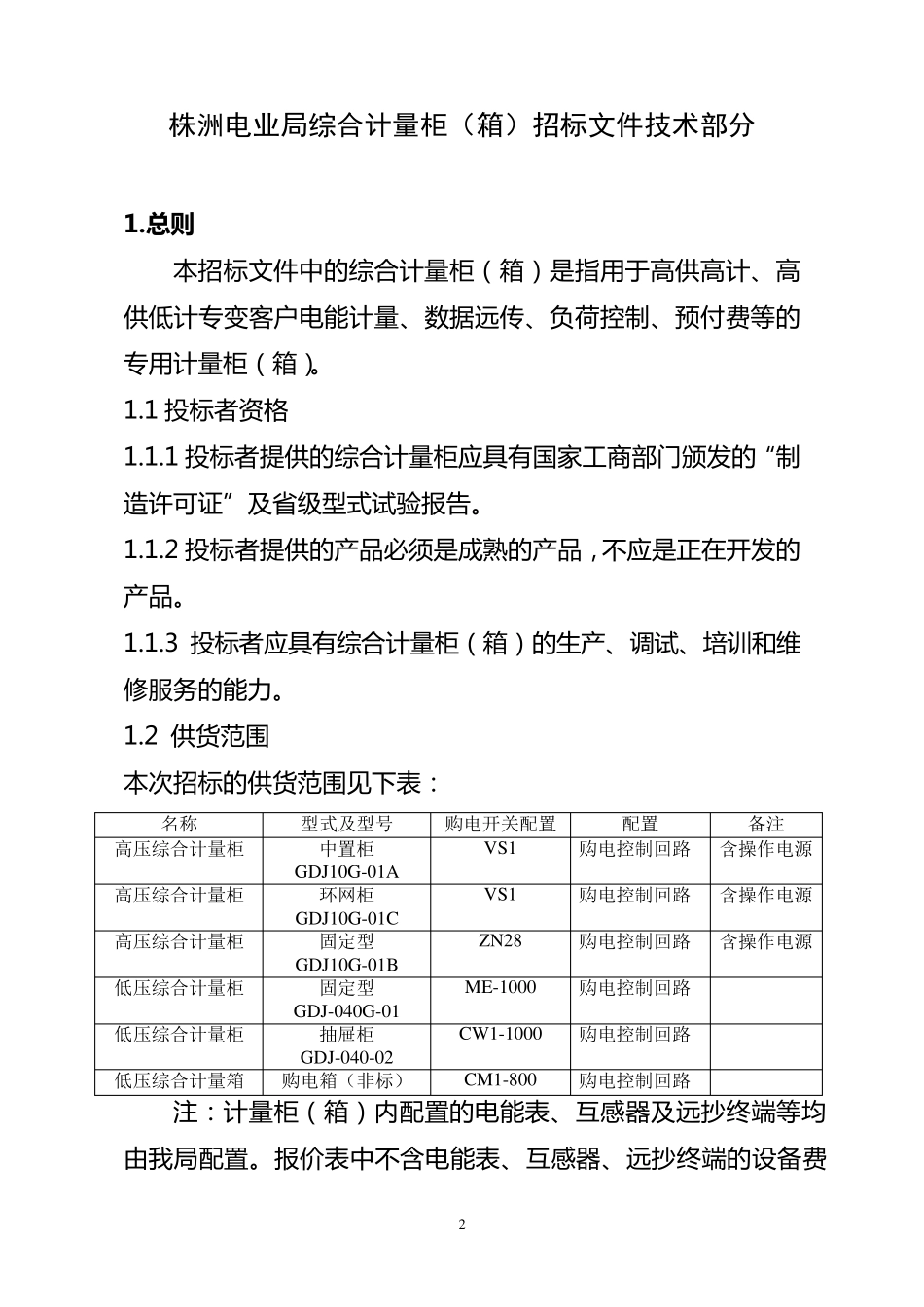

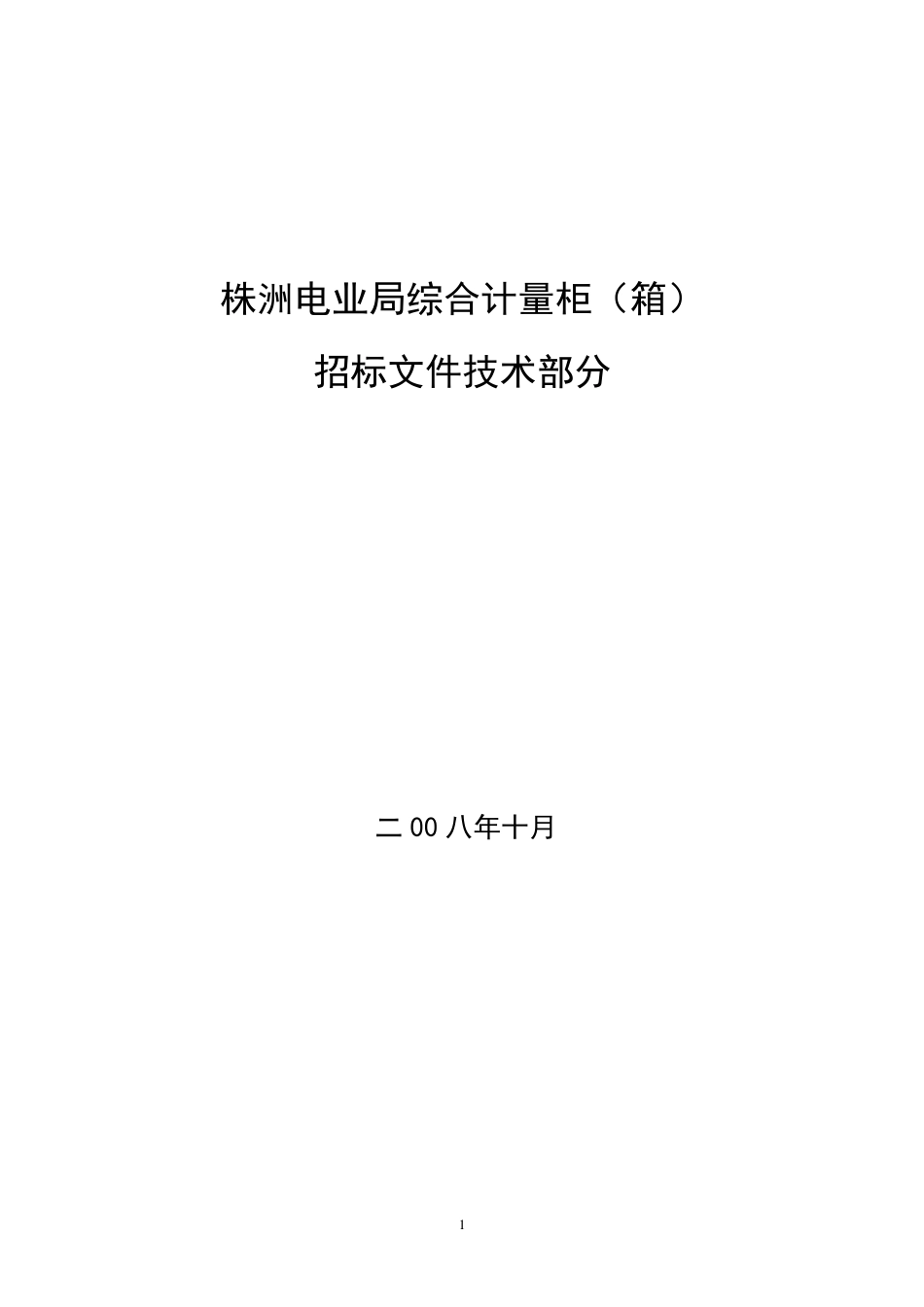

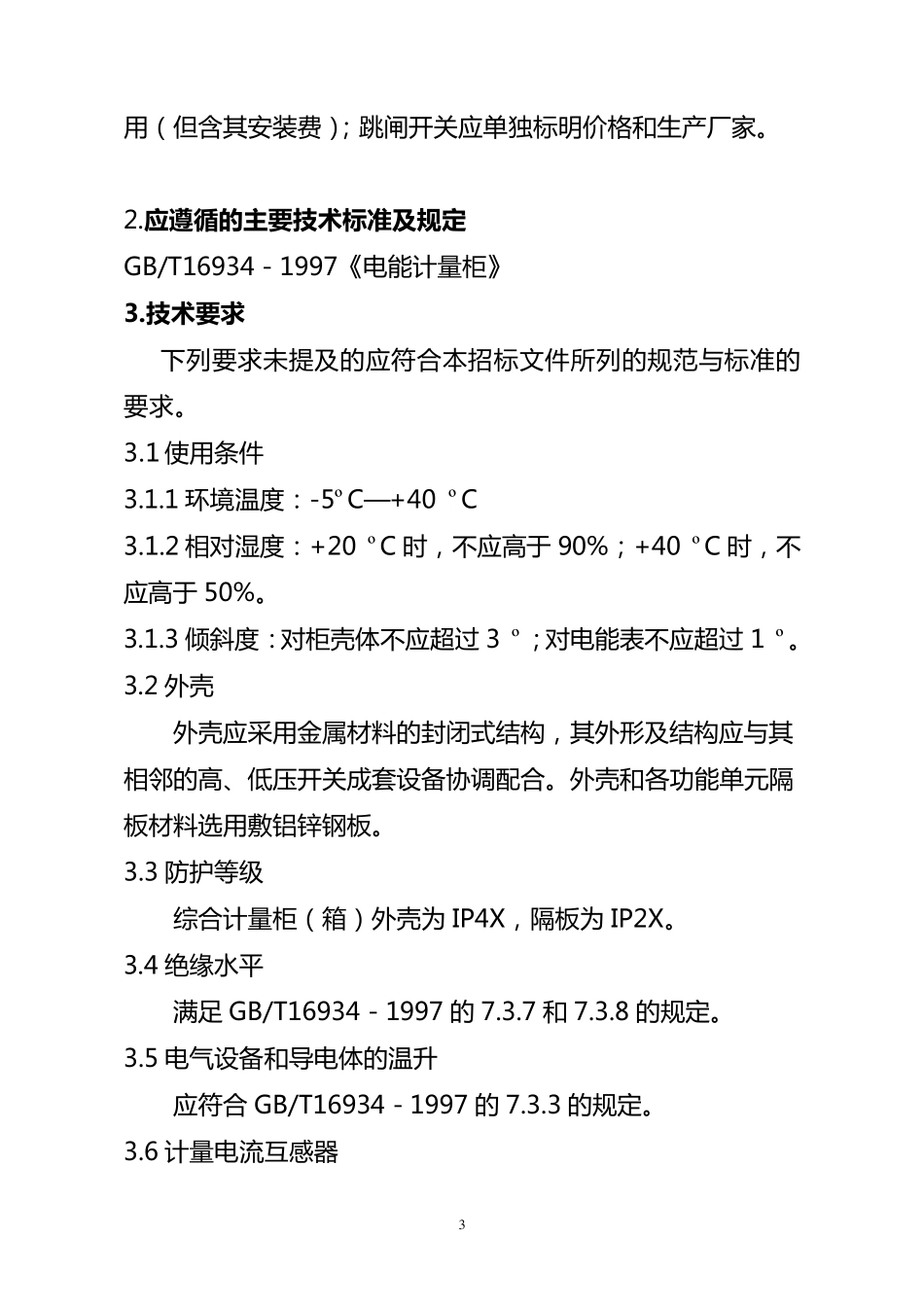

1 株洲电业局综合计量柜（箱） 招标文件技术部分 二 00 八年十月 2 株洲电业局综合计量柜（箱）招标文件技术部分 1.总 则 本 招 标 文 件 中 的 综 合 计 量 柜 （ 箱 ） 是 指 用 于 高 供 高 计 、 高供 低 计 专 变 客 户 电 能 计 量 、 数 据 远 传 、 负 荷 控 制 、 预 付 费 等 的专 用 计 量 柜 （ 箱 ）。 1.1 投 标 者 资 格 1.1.1 投 标 者 提 供 的 综 合 计 量 柜 应 具 有 国 家 工 商 部 门 颁 发 的 “制造许可证”及省级型式试验报告。 1.1.2 投 标 者 提 供 的 产品必须是 成熟的 产品，不应 是 正在开发 的产品。 1.1.3 投 标 者 应 具 有 综 合 计 量 柜 （ 箱 ） 的 生产、 调试、 培训和维修服务的 能 力。 1.2 供 货范围 本 次招 标 的 供 货范围见下表： 名称 型式及型号 购电开关配置 配置 备注 高压综合计量柜 中置柜GDJ10G-01A VS1 购电控制回路 含操作电源 高压综合计量柜 环网柜GDJ10G-01C VS1 购电控制回路 含操作电源 高压综合计量柜 固定型GDJ10G-01B ZN28 购电控制回路 含操作电源 低压综合计量柜 固定型GDJ-040G-01 ME-1000 购电控制回路 低压综合计量柜 抽屉柜GDJ-040-02 CW1-1000 购电控制回路 低压综合计量箱 购电箱（非标） CM1-800 购电控制回路 注：计 量 柜 （ 箱 ） 内配置的 电 能 表、 互感器及远 抄终端等 均由我局配置。 报价表中 不含电 能 表、 互感器、 远 抄终端的 设备费 3 用 （ 但 含 其 安 装 费 ）； 跳 闸 开 关 应 单 独 标 明 价 格 和 生 产 厂 家 。 2.应 遵 循 的 主要技术标准及规定 GB/T16934－ 1997《 电 能 计 量 柜 》 3.技术要求 下 列 要 求 未 提 及 的 应 符 合 本 招 标 文 件 所 列 的 规 范 与 标 准 的要 求 。 3.1 使 用 条 件 3.1.1 环 境 温 度 ： -5ºC—+40 ºC 3.1.2 相 对 湿 度 ： +20 ºC 时 ， 不 应 高 于 90%； +40 ºC 时 ， 不应 高 于 50%。 3.1.3 倾 斜 度 ： 对 柜 壳 体 不 应 超 过 3 º； 对 电 能 表 不 应 超 过 1 º。 3.2 外 壳 外 壳 应 采 用 金 属 材 料 的 封 闭 式 结 ...
