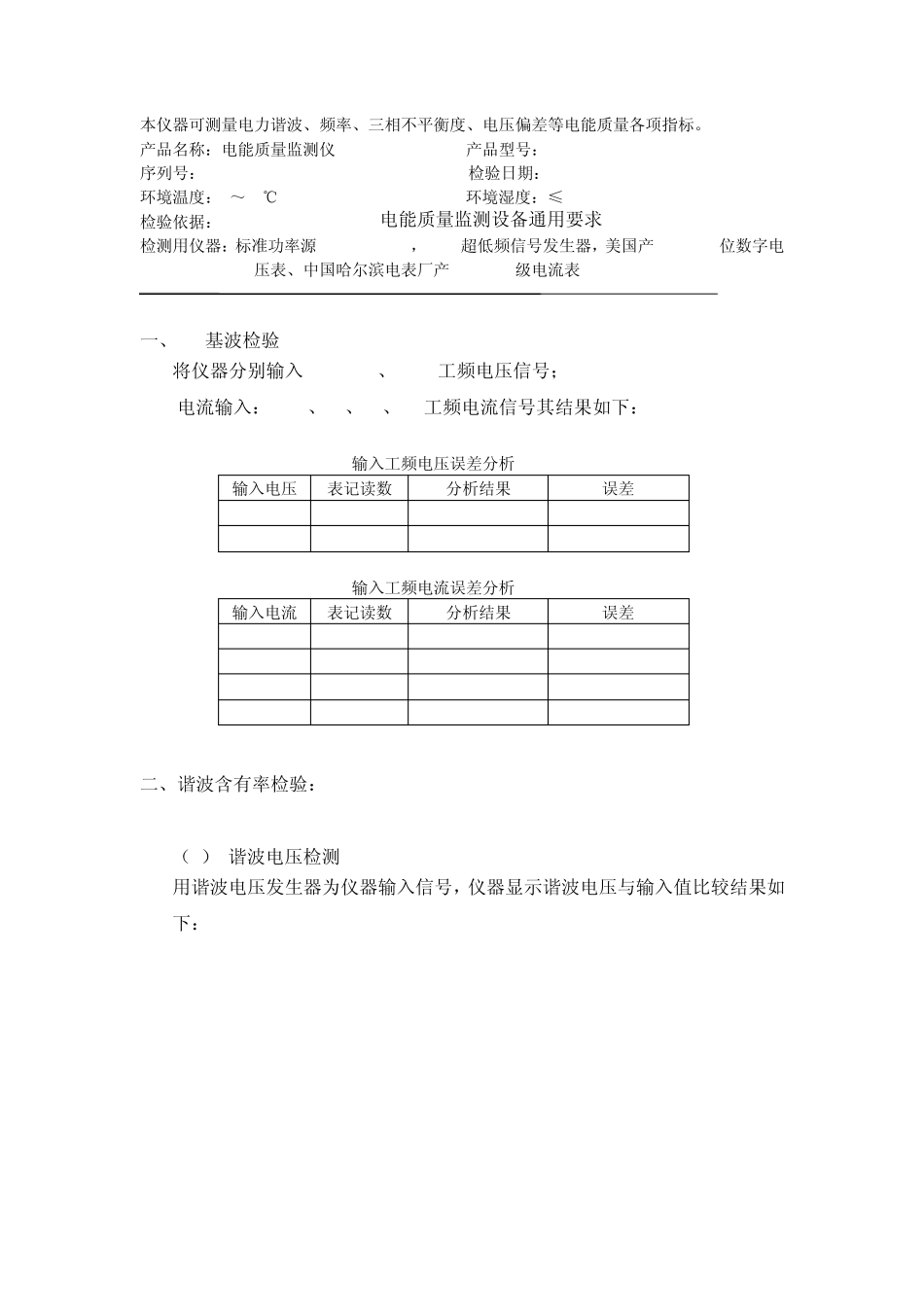

检 验 报 告 保定四方三伊电气有限公司 本仪器可测量电力谐波、频率、三相不平衡度、电压偏差等电能质量各项指标。 产品名称:电能质量监测仪 产品型号:SF DZ-3 序列号: 检验日期: 环境温度:0~40℃ 环境湿度:≤90% 检验依据:GB/T 19862-2005 电能质量监测设备通用要求 检测用仪器:标准功率源 FLUKE6100A ,XD-5超低频信号发生器,美国产192-6.5位数字电压表、中国哈尔滨电表厂产D76-0.1级电流表 一、 基波检验 将仪器分别输入 50HZ 60V、120V工频电压信号; 电流输入:50mA、1A、2A、3A工频电流信号其结果如下: 输入工频电压误差分析 输入电压 表记读数 分析结果 误差 60V 60.01 60.01 0.000 120V 120.0 120.0 0.000 输入工频电流误差分析 输入电流 表记读数 分析结果 误差 50mA 0.050A 0.050A 0.000A 1A 1.003 1.002 0.001 2A 2.004 2.006 0.002 3A 3.014 3.017 0.003 二、谐波含有率检验: (1) 谐波电压检测 用谐波电压发生器为仪器输入信号,仪器显示谐波电压与输入值比较结果如下: 基波电压为60V 谐波 次数 含有率输入值 允 许 误 差 实 测 值 (%) 含有率输入值 允 许 误 差 实 测 值 (%) 含有率输入值 允 许 误 差 实 测 值 (%) 含有率输入值 允许 误差 实 测 值 (%) 2 0.7% 0.05% 0.711 1% 5% 0.989 3% 5% 2.986 8% 5% 7.998 3 0.7% 0.05% 0.684 1% 5% 0.988 3% 5% 3.001 8% 5% 7.994 4 0.7% 0.05% 0.676 1% 5% 0.997 3% 5% 3.010 8% 5% 8.025 5 0.7% 0.05% 0.696 1% 5% 0.982 3% 5% 2.987 8% 5% 8.014 6 0.7% 0.05% 0.697 1% 5% 0.995 3% 5% 3.013 8% 5% 7.987 7 0.7% 0.05% 0.682 1% 5% 1.014 3% 5% 2.987 8% 5% 7.991 8 0.7% 0.05% 0.705 1% 5% 1.008 3% 5% 3.021 8% 5% 8.012 9 0.7% 0.05% 0.712 1% 5% 1.023 3% 5% 3.004 8% 5% 8.008 10 0.7% 0.05% 0.704 1% 5% 1.014 3% 5% 3.008 8% 5% 8.005 11 0.7% 0.05% 0.702 1% 5% 1.003 3% 5% 3.025 8% 5% 8.024 12 0.7% 0.05% 0.716 1% 5% 1.027 3% 5% 3.016 8% 5% 8.031 13 0.7% 0.05% 0.715 1% 5% 1.015 3% 5% 3.032 8% 5% 8.013 14 0.7% 0.05% 0.704 1% 5% 1.016 3% 5% 3.008 8% 5%...
