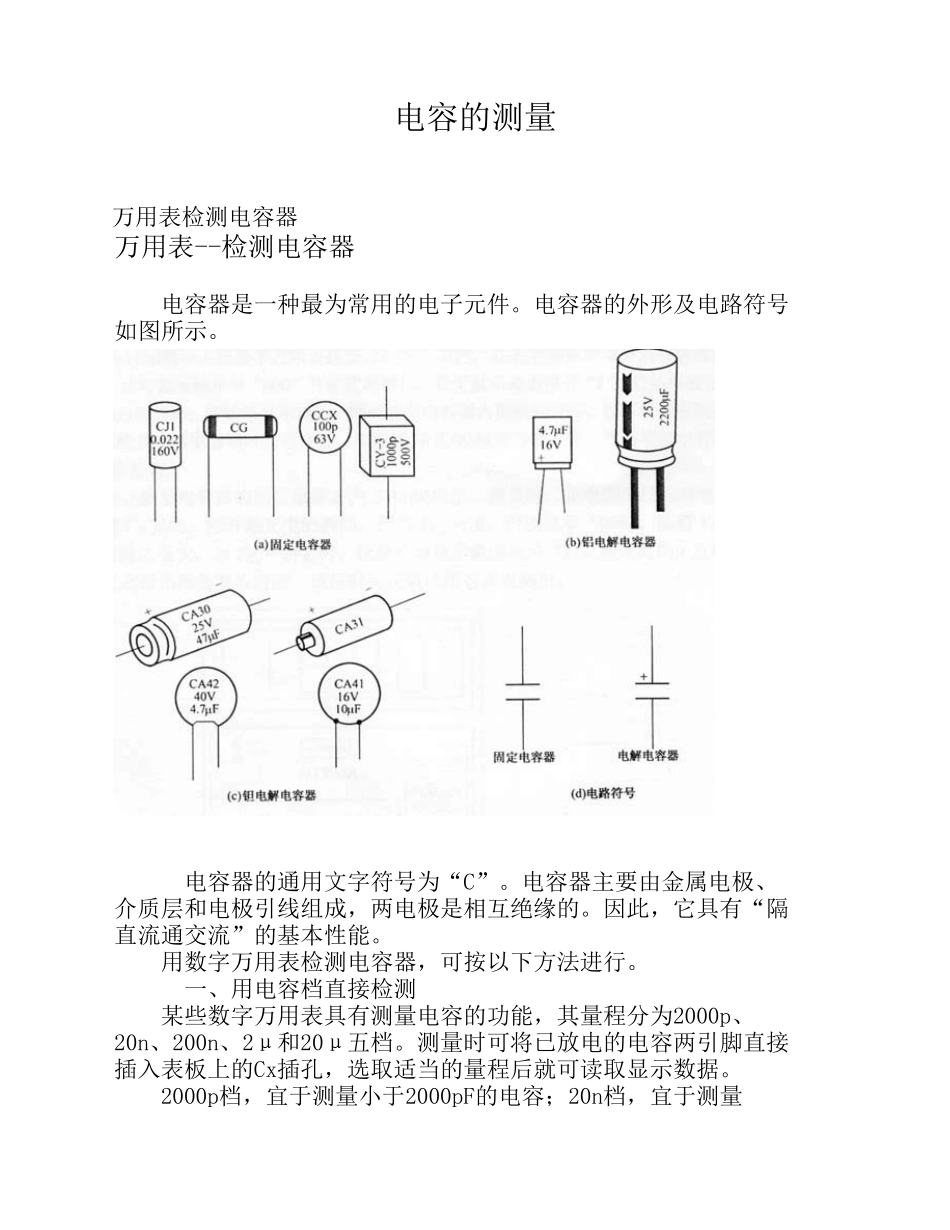

电容的测量 万用表检测电容器万用表--检测电容器 电容器是一种最为常用的电子元件
电容器的外形及电路符号如图所示
电容器的通用文字符号为“C”
电容器主要由金属电极、介质层和电极引线组成，两电极是相互绝缘的
因此，它具有“隔直流通交流”的基本性能
用数字万用表检测电容器，可按以下方法进行
一、用电容档直接检测 某些数字万用表具有测量电容的功能，其量程分为2000p、20n、200n、2μ和20μ五档
测量时可将已放电的电容两引脚直接插入表板上的Cx插孔，选取适当的量程后就可读取显示数据

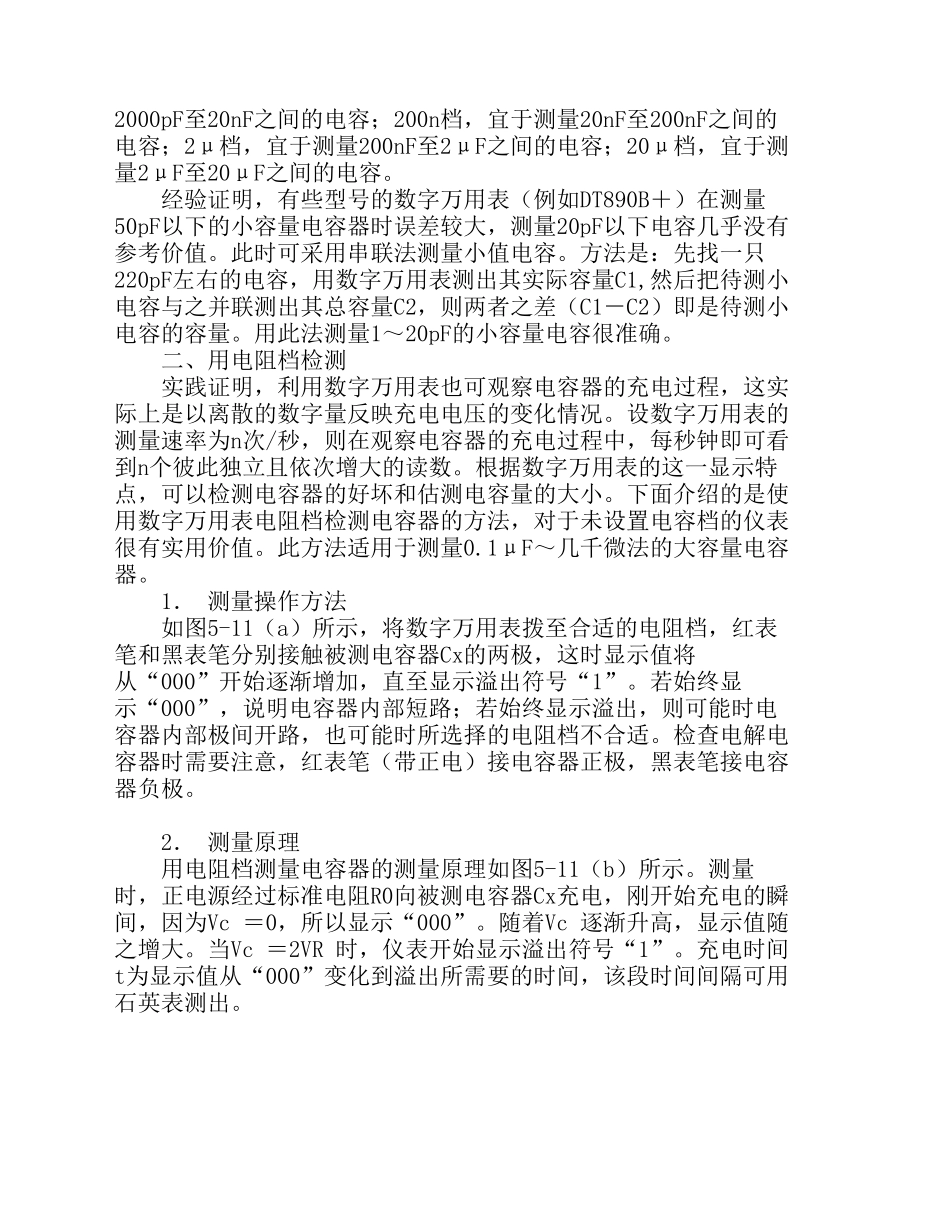

2000p档，宜于测量小于2000pF的电容；20n档，宜于测量2000pF至20nF之间的电容；200n档，宜于测量20nF至200nF之间的电容；2μ档，宜于测量200nF至2μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容
经验证明，有些型号的数字万用表（例如DT890B＋）在测量50pF以下的小容量电容器时误差较大，测量20pF以下电容几乎没有参考价值
此时可采用串联法测量小值电容
方法是：先找一只220pF左右的电容，用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2，则两者之差（C1－C2）即是待测小电容的容量
用此法测量1～20pF的小容量电容很准确
二、用电阻档检测 实践证明，利用数字万用表也可观察电容器的充电过程，这实际上是以离散的数字量反映充电电压的变化情况
设数字万用表的测量速率为n次/秒，则在观察电容器的充电过程中，每秒钟即可看到n个彼此独立且依次增大的读数
根据数字万用表的这一显示特点，可以检测电容器的好坏和估测电容量的大小
下面介绍的是使用数字万用表电阻档检测电容器的方法，对于未设置电容档的仪表很有实用价值
此方法适用于测量0
1μF～几千微法的大容量电容器

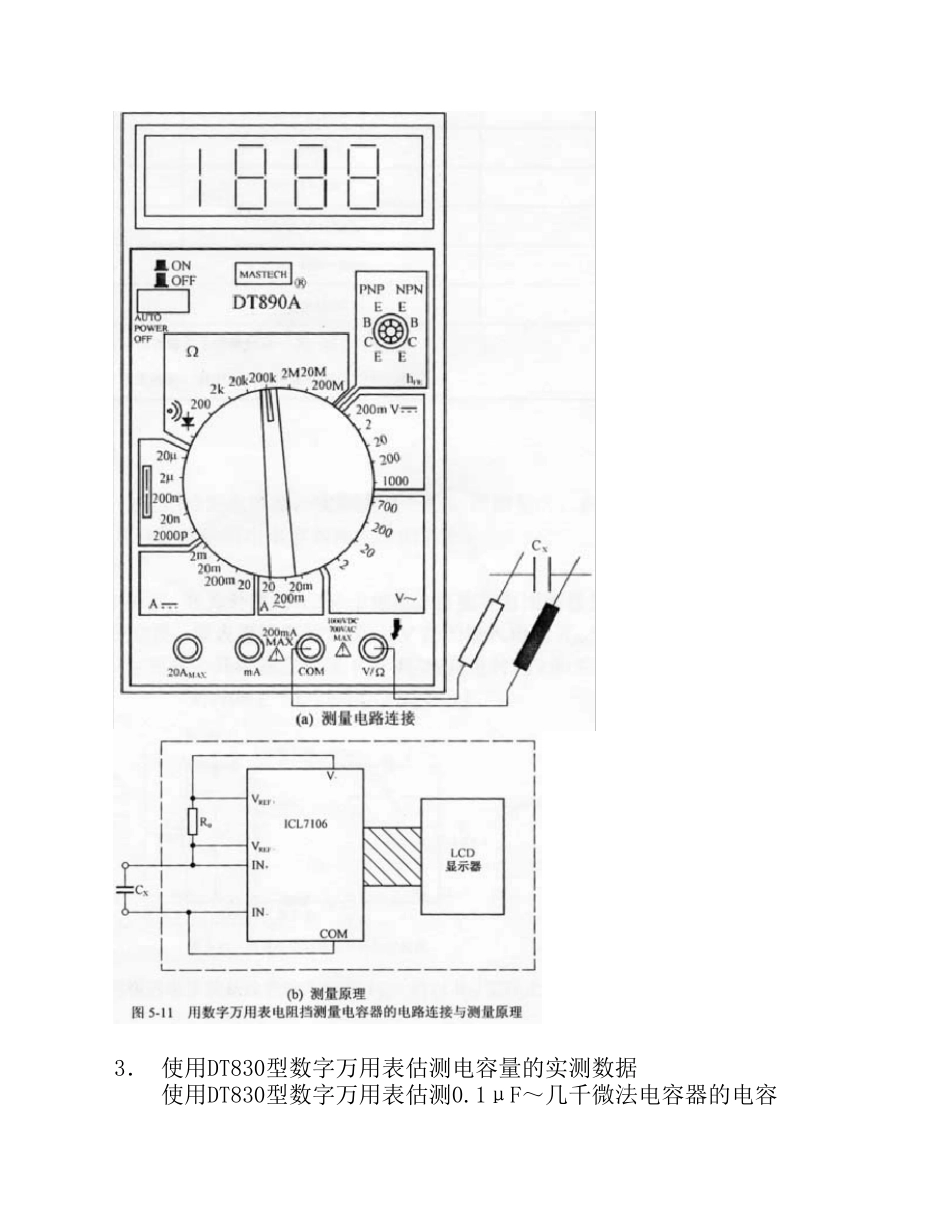

1． 测量操作方法 如图5-11（a）所示，将数字万用表拨
