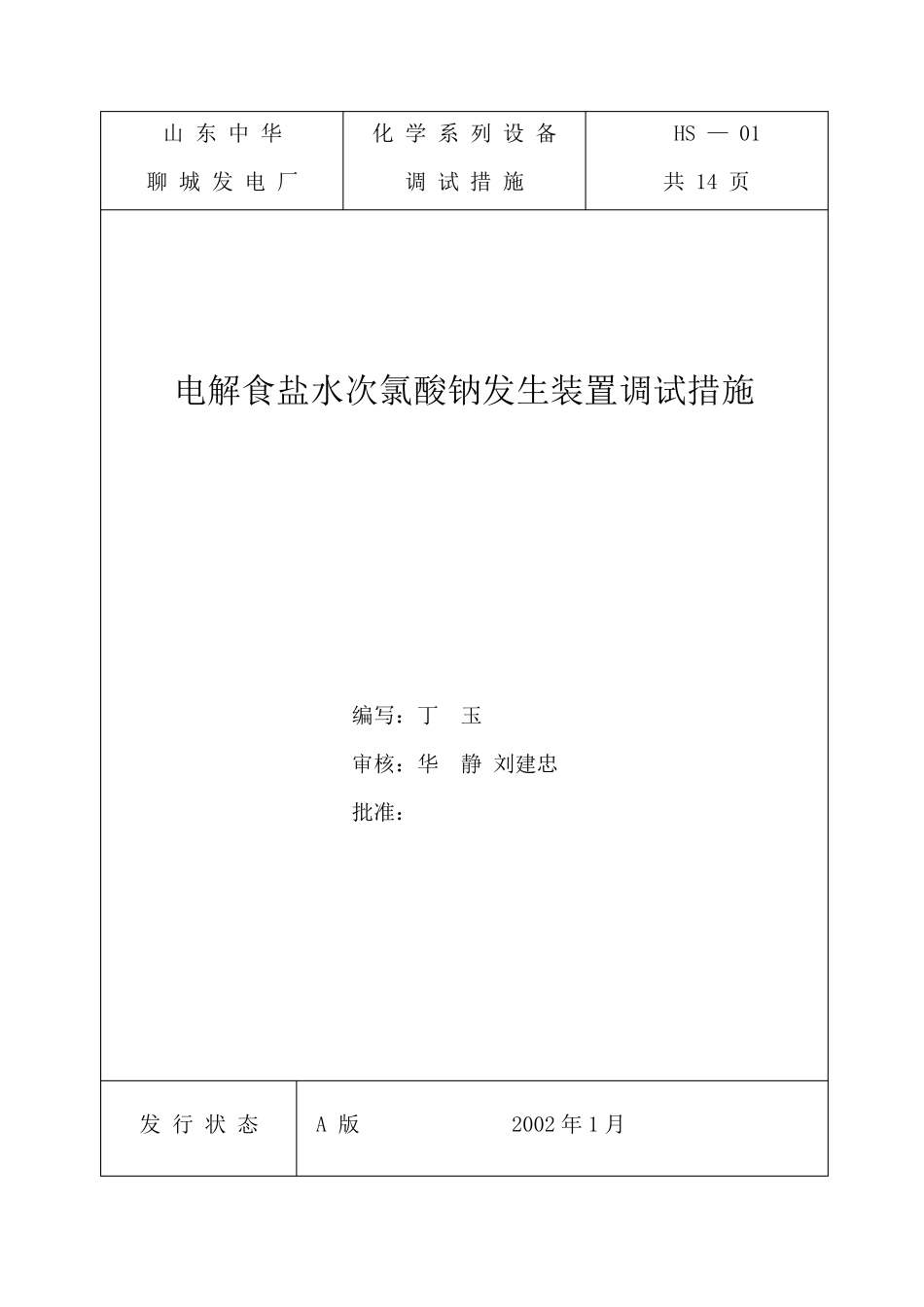

山 东 中 华 聊 城 发 电 厂 化 学 系 列 设 备 调 试 措 施 HS — 01 共 14 页 电解食盐水次氯酸钠发生装置调试措施 编写：丁 玉 审核：华 静 刘建忠 批准： 发 行 状 态 A 版 2002 年 1 月 2 电 解 食 盐 水 次 氯 酸 钠 发 生 装 置 调 试 措 施 1 系 统 概 述 1.1 电 解 制 氯 装 置 的 组 成 全 套 电 解 制 氯 装 置 包 括 冷 却 水 系 统 、 稀 盐 水 配 制 系 统 、 次 氯 酸 钠 发 生 系 统 、 次 氯 酸 钠贮 存 系 统 、 投 药 系 统 、 酸 洗 系 统 、 排 氢 系 统 等 工 艺 部 分 和 与 之 相 配 套 的 电 气 及 自 控 系 统 。 冷 却 水 系 统 由 次 氯 酸 钠 发 生 器 冷 却 器 、 流 量 计 等 组 成 。 稀 盐 水 配 制 系 统 由 食 盐 溶 解 池 、 食 盐 储 存 池 、 Y 型 过 滤 器 、 水 射 器 、 清 水 箱 、 清 水 泵 、稀 盐 水 箱 及 监 控 仪 表 等 组 成 。 次 氯 酸 钠 发 生 系 统 由 稀 盐 水 泵 、 发 生 器 电 解 槽 、 气 液 分 离 装 置 、 整 流 装 置 及 控 制 仪 表等 组 成 。 次 氯 酸 钠 贮 存 系 统 由 贮 存 罐 、 液 位 指 示 及 控 制 仪 表 等 组 成 。 投 药 系 统 由 投 药 泵 、 流 量 监 测 仪 表 、 气 动 阀 门 等 组 成 。 酸 洗 系 统 由 酸 洗 箱 、 酸 洗 泵 组 成 。 排 氢 系 统 由 风 机 及 进 气 、 排 气 风 管 组 成 。 其 中 次 氯 酸 钠 发 生 器 为 电 解 制 氯 装 置 的 核 心 部 分 。 每 台 次 氯 酸 钠 发 生 器 包 括 四 个 标 准电 解 槽 组 件 和 两 个 冷 却 器 组 件 。 每 个 电 解 槽 顶 部 装 有 氢 气 分 离 装 置 ， 每 级 电 解 槽 的 氢 气 由专 门 的 通 道 进 入 室 外 贮 存 罐 ， 不 会 产 生 气 阻 ； 电 解 槽 内 装 有 电 极 组 合 件 ， 四 个 电 极 组 合 件引 出 线 采 用 串 联 连 接， 第一单元阳极 接线 端子和 第四 单元阴极 接线 端子分 别...
