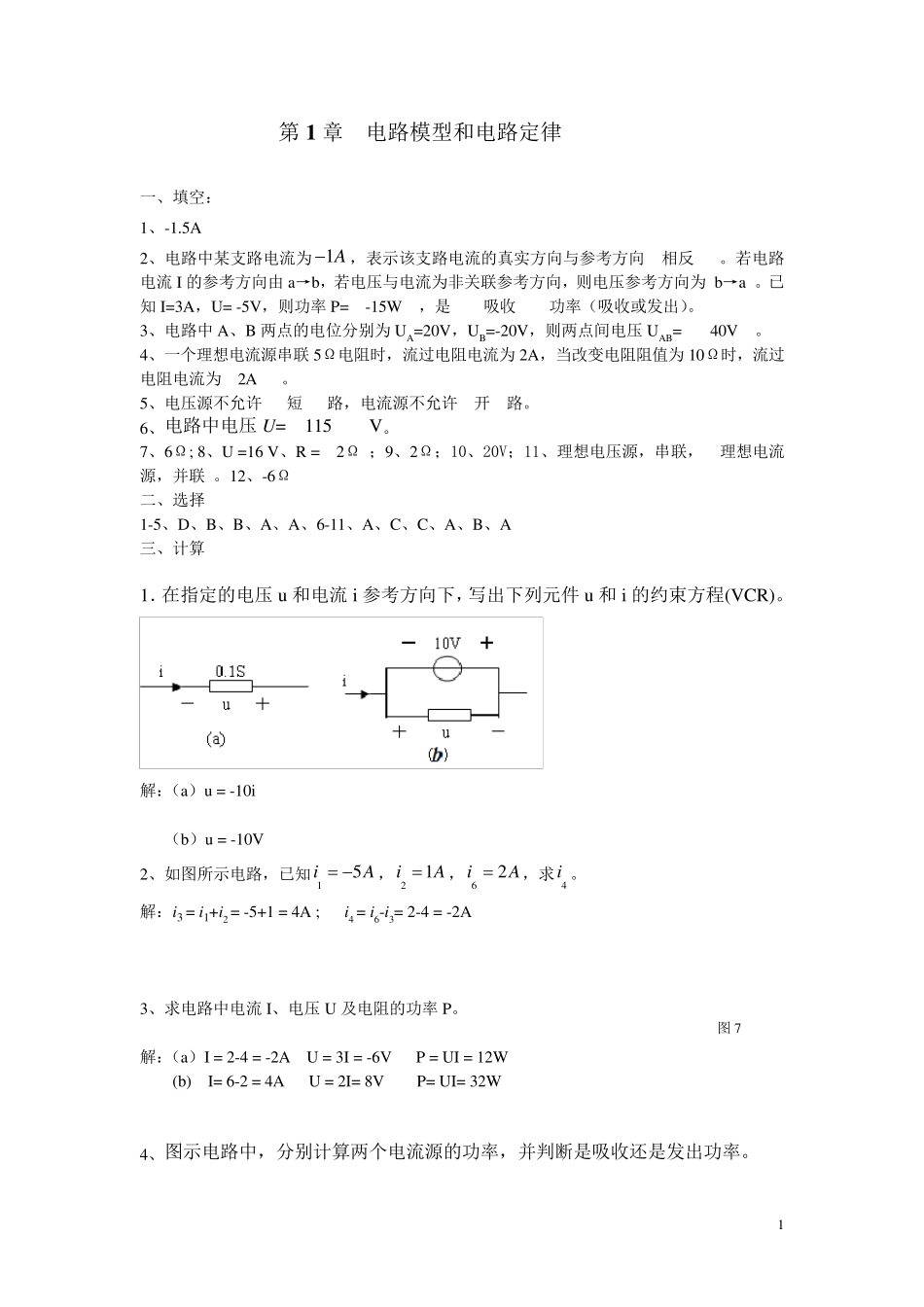

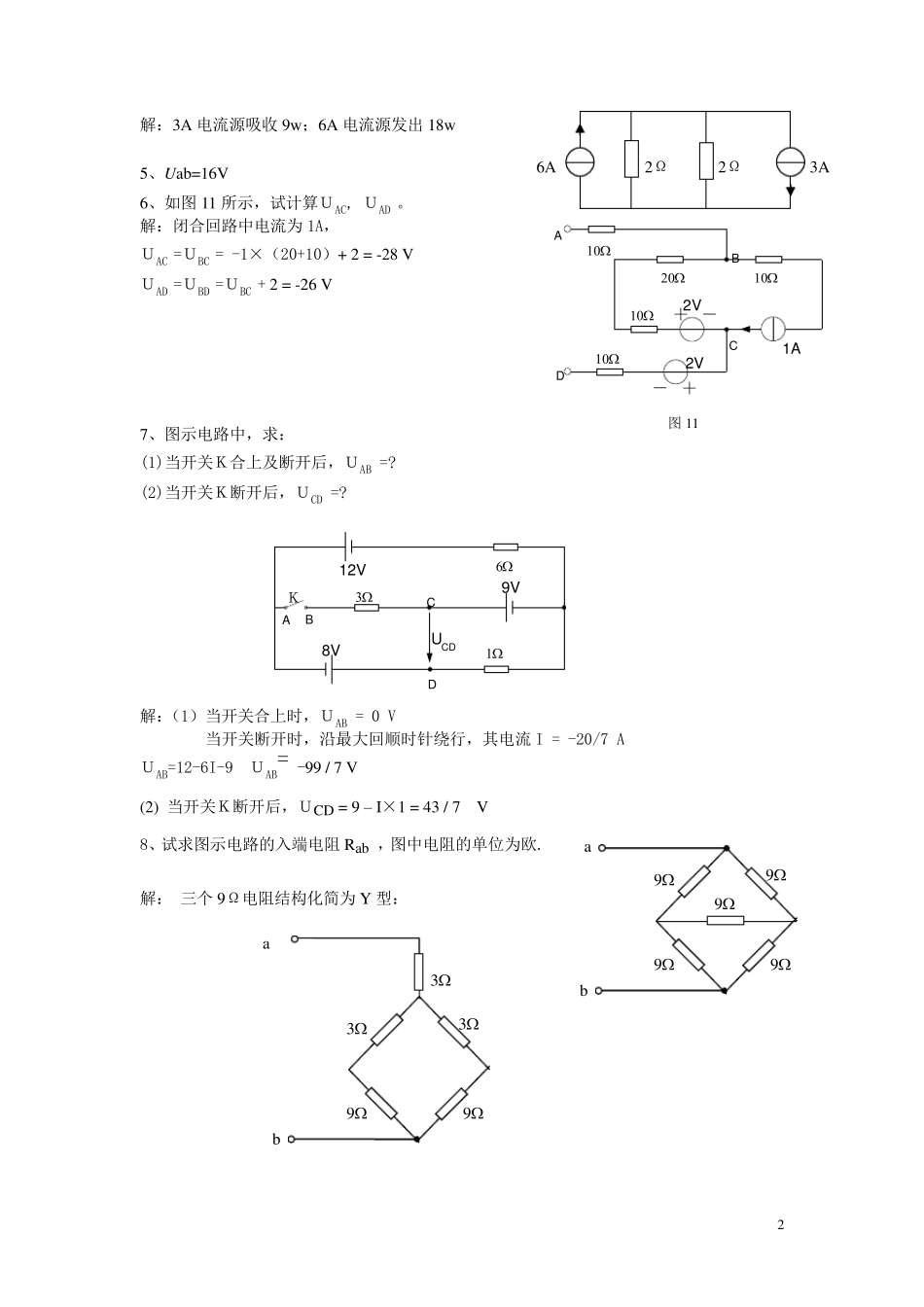

1 第1 章 电路模型和电路定律 一、填空： 1、-1.5A 2、电路中某支路电流为1A，表示该支路电流的真实方向与参考方向 相反 。若电路电流I 的参考方向由a→b，若电压与电流为非关联参考方向，则电压参考方向为 b→a 。已知I=3A，U= -5V，则功率P= -15W ，是 吸收 功率（吸收或发出）。 3、电路中A、B 两点的电位分别为UA=20V，UB=-20V，则两点间电压UAB= 40V 。 4、一个理想电流源串联5Ω电阻时，流过电阻电流为2A，当改变电阻阻值为10Ω时，流过电阻电流为 2A 。 5、电压源不允许 短 路，电流源不允许 开 路。 6、电路中电压U= 115 V。 7、6Ω; 8、U =16 V、R = 2Ω ；9、2Ω；10、20V；11、理想电压源，串联， 理想电流源，并联 。12、-6Ω 二、选择 1-5、D、B、B、A、A、6-11、A、C、C、A、B、A 三、计算 1．在指定的电压u 和电流i 参考方向下，写出下列元件 u 和i 的约束方程(VCR)。 解：（a）u = -10i （b）u = -10V 2、如图所示电路，已知15iA ，21iA，62iA，求4i。 解：i3 = i1+i2 = -5+1 = 4A ; i4 = i6-i3= 2-4 = -2A 3、求电路中电流I、电压U 及电阻的功率P。 解：（a）I = 2-4 = -2A U = 3I = -6V P = UI = 12W (b) I= 6-2 = 4A U = 2I= 8V P= UI= 32W 4、图示电路中，分别计算两个电流源的功率，并判断是吸收还是发出功率。 图 7 2 解：3A 电流源吸收9w ；6A 电流源发出18w 5、Uab=16V 6、如图11 所示，试计算ＵAC, ＵAD 。 解：闭合回路中电流为1A， ＵAC =ＵBC = -1×（20+10）+ 2 = -28 V ＵAD =ＵBD =ＵBC + 2 = -26 V 7、图示电路中，求： (1)当开关Ｋ合上及断开后，ＵAB =? (2)当开关Ｋ断开后，ＵCD =? 解：（1）当开关合上时，ＵAB = 0 V 当开关断开时，沿最大回顺时针绕行，其电流I = -20/7 A ＵAB=12-6I-9 ＵAB= -99 / 7 V (2) 当开关Ｋ断开后，ＵCD = 9 – I×1 = 43 / 7 V 8、试求图示电路的入端电阻 Rab ，图中电阻的单位为欧. 解： 三个 9Ω电阻结构化简为Y 型： AD＋ －CB1A2V＋－2V      图11 6A 3A 2Ω 2Ω C12V9VＫ8VUCDABD    a b 9 9 9 9 9 a b 3 9 9 3 3 3 Rab = 3+(3+9) // (3+9) = 9 Ω 9、将图所示电路化简为最简...
