电路分析实验基尔霍夫定律的验证

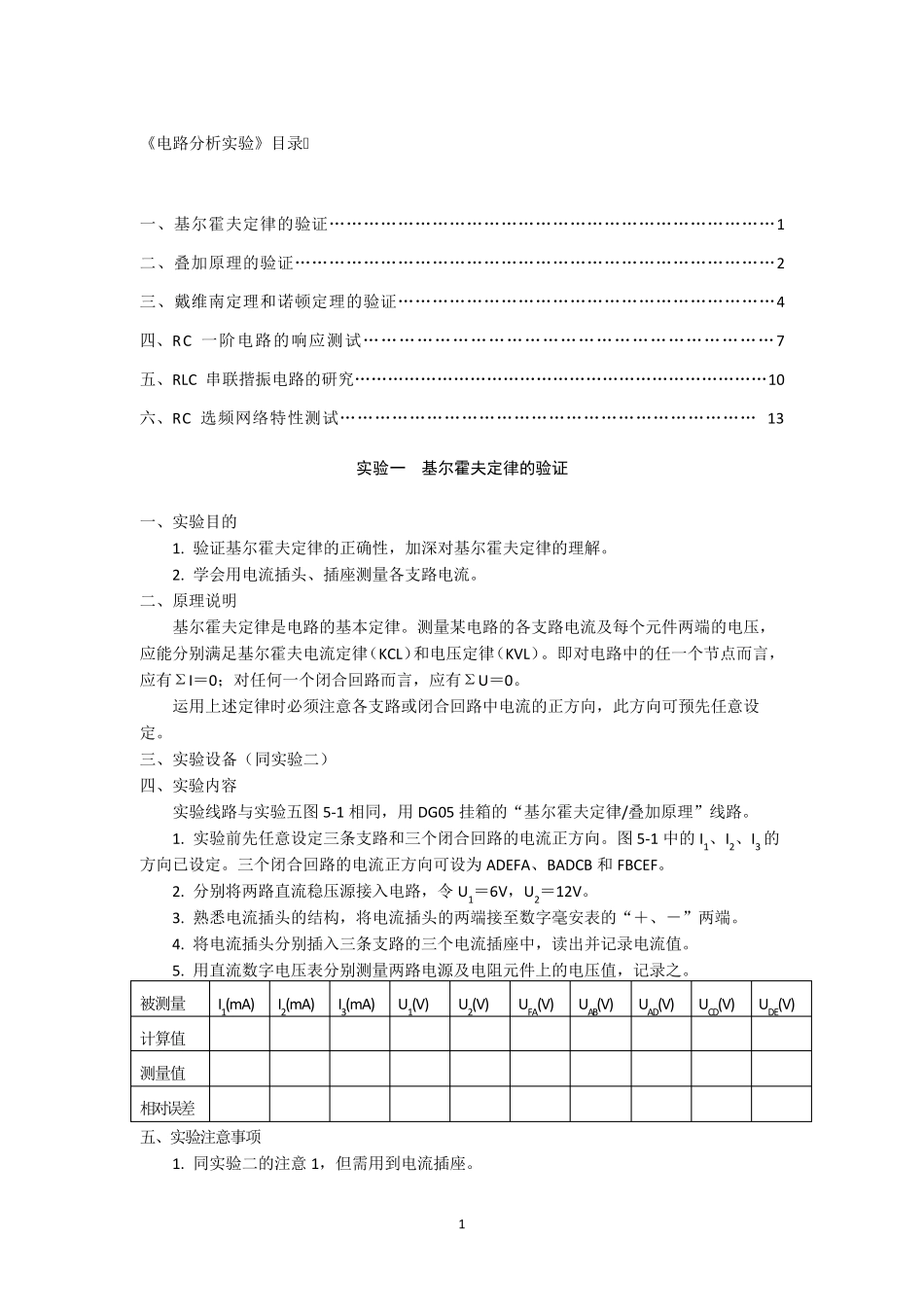

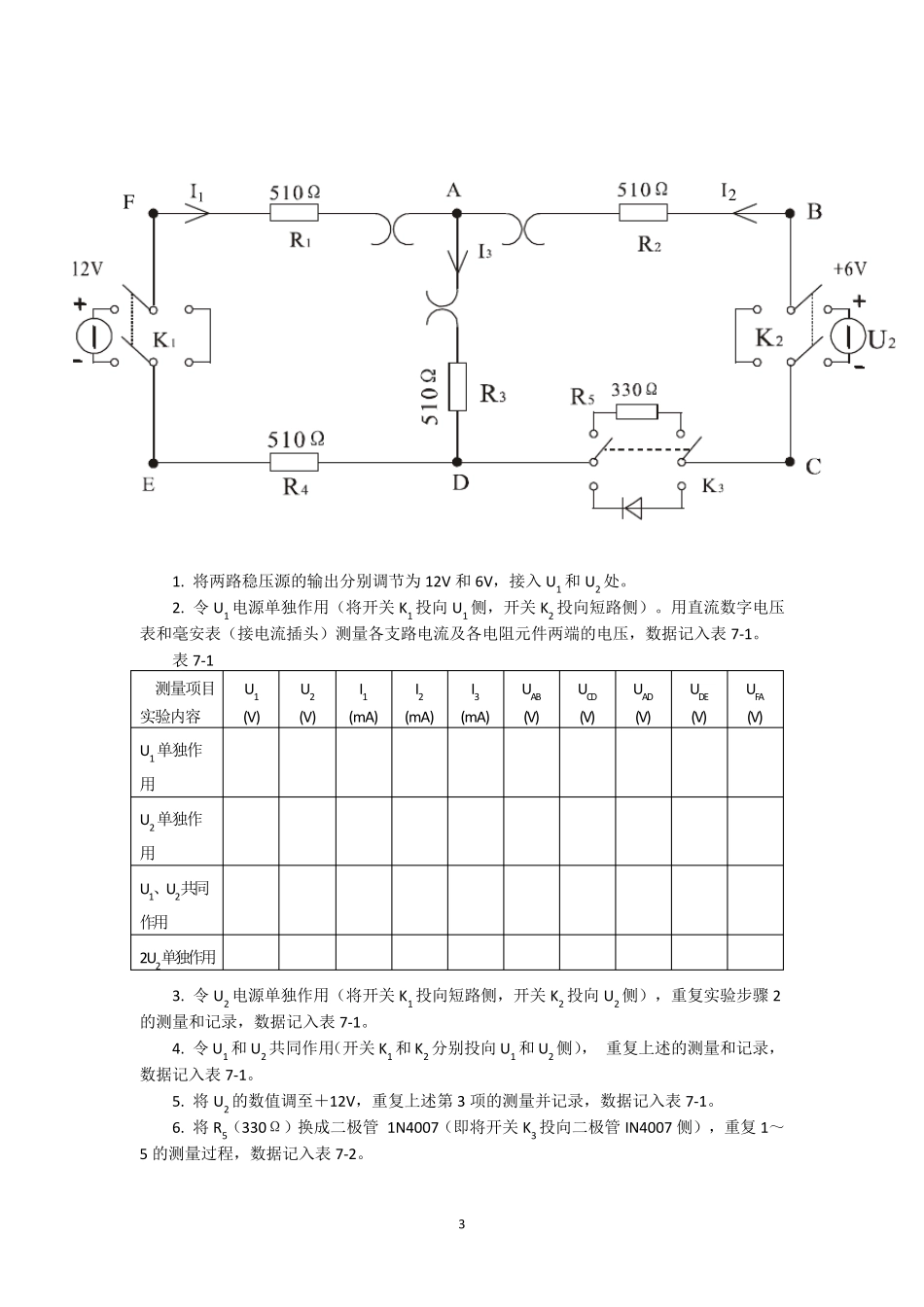

1 《电路分析实验》目录 一、基尔霍夫定律的验证……………………………………………………………………1 二、叠加原理的验证…………………………………………………………………………2 三、戴维南定理和诺顿定理的验证…………………………………………………………4 四、RC 一阶电路的响应测试……………………………………………………………7 五、RLC 串联揩振电路的研究…………………………………………………………………10 六、RC 选频网络特性测试……………………………………………………………… 13 实验一 基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、原理说明 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。 运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。 三、实验设备（同实验二） 四、实验内容 实验线路与实验五图 5-1 相同，用DG05 挂箱的“基尔霍夫定律/叠加原理”线路。 1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图 5-1 中的I1、I2、I3 的方向已设定。三个闭合回路的电流正方向可设为ADEFA、BADCB 和FBCEF。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻 元件上的电压值，记录之 。 被 测量 I1(m A) I2(m A) I3(m A) U1(V) U2(V) UFA(V) UAB(V) UAD(V) UCD(V) UDE(V) 计 算 值 测量值 相对误 差 五、实验注意事 项 1. 同实验二的注意 1，但 需 用到 电流插座。 2 2． 所 有 需 要 测 量 的 电 压 值 ， 均 以 电 压 表 测 量 的 读 数 为 准 。 U1、 U2 也 需 测 量 ， 不 应 取电 源 本 身 的 显 示 值 。 3. 防 止 稳 压 电 源 两 个 输 出 端 碰 线 短 路 。 4. 用 指 针 式 电 压 表 或 电 流 表 测 量 电 压 或 电 流 时 ， 如...
